DBZR直流电阻快速测试仪

1、基本原理

本测试仪采用典型的四线制测量法。以期提高测量电阻（尤其是低阻）的准确度。程控恒流源、程控前置放大器、A/D转换器构成了测量电路的主体。中央控制单元通过控制恒流源给外部待测负载施加一个恒定、高精度的电流，然后，将所获得的数据（包括测试电压、当前的测试电流等）进行处理，得到实际电阻值。

1、1接线

确认电源线和测试线已可靠连接后，根据需要按下面的联线图1接线：

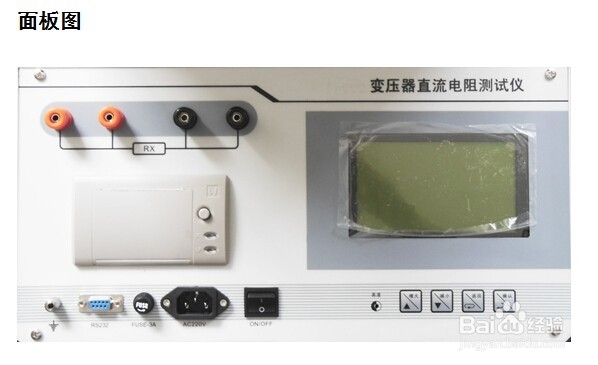

其中粗线接电流（面板上为为I+,I-）插孔，细线接电压插孔(面板上为U+,U-)。

2、2开机界面

打开电源开关，开机界面图2如下：

在图2中按左右光标键移动光标至所需功能项，然后按下确认键，即选中并执行该功能。

3、3直流电阻量程选择

在图2界面中选择  设置，按下确认键改变测试量程，按下左右键即可循环选择电阻档位（包括0.1Ω，1Ω，10Ω，100Ω，500Ω），如界面图3，在该档位按下按确认键即进入测试栏，

4、4直流电阻测量

在图3界面中选择  测量，按下确认键，确定测试，如界面图4

1） 在图3中选择测量，则开始直流电阻测试。此时在屏幕下方出现“正在充电”字样，充电完成后显示“正在测量”，后即可读取测量值。在测试过程中按下确认键，可中止测量，进入放电过程。测试过程中，请严格遵照安全操作注意事项中以上流程。

2） 选择返回，即返回功能选项界面。
