SolidWorks如何创建钣金卷尺挂钩

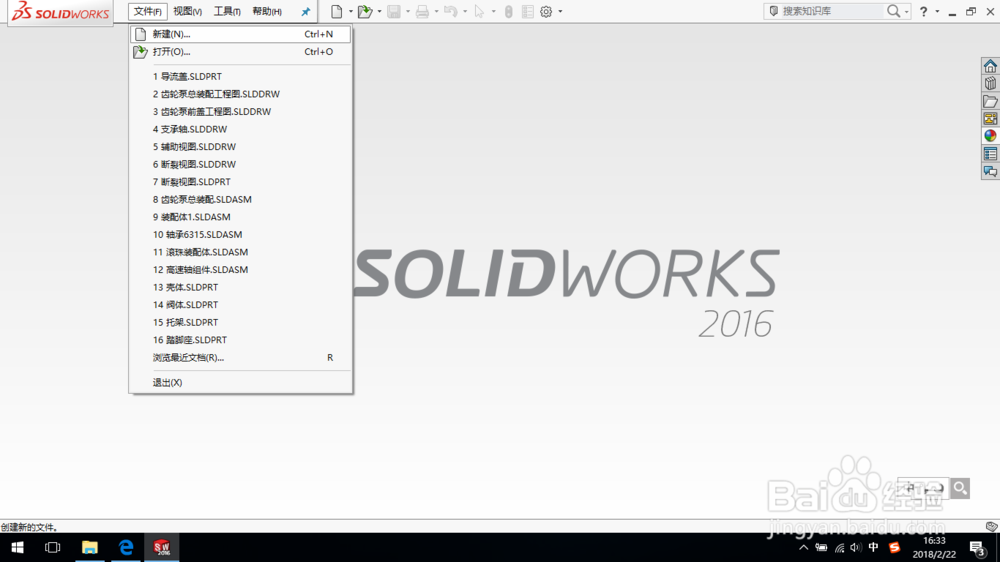

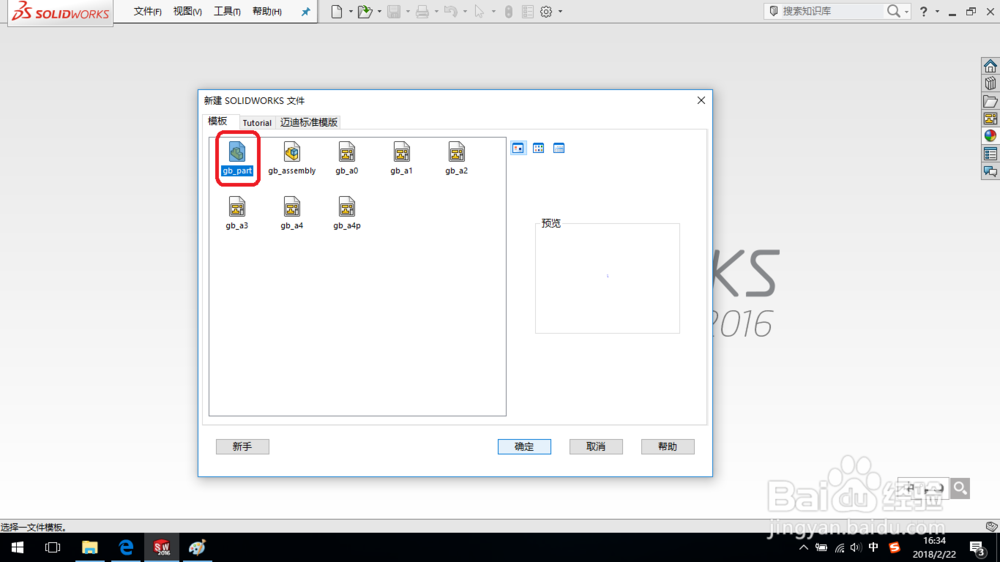

1、打开SolidWorks，新建一个零件文件。

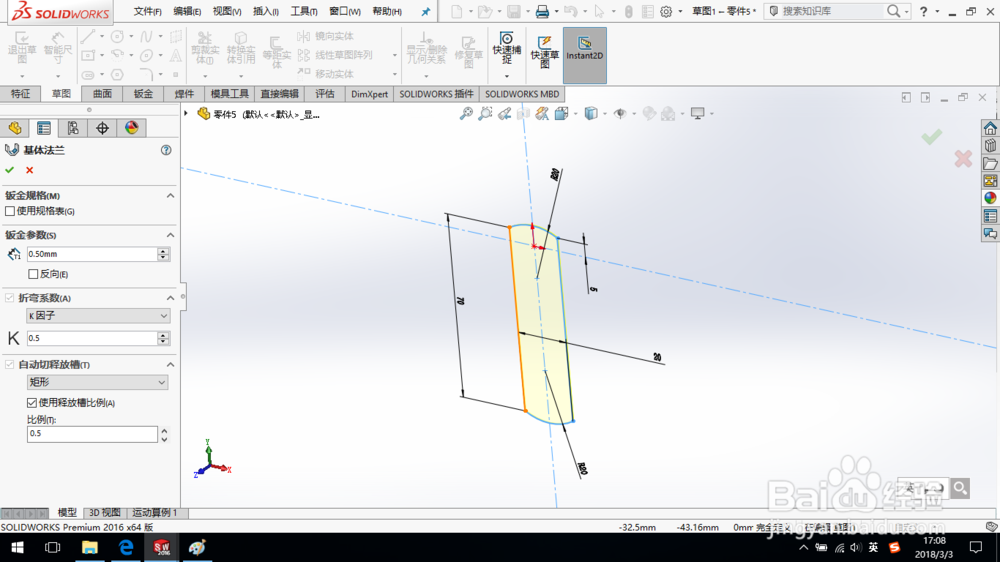

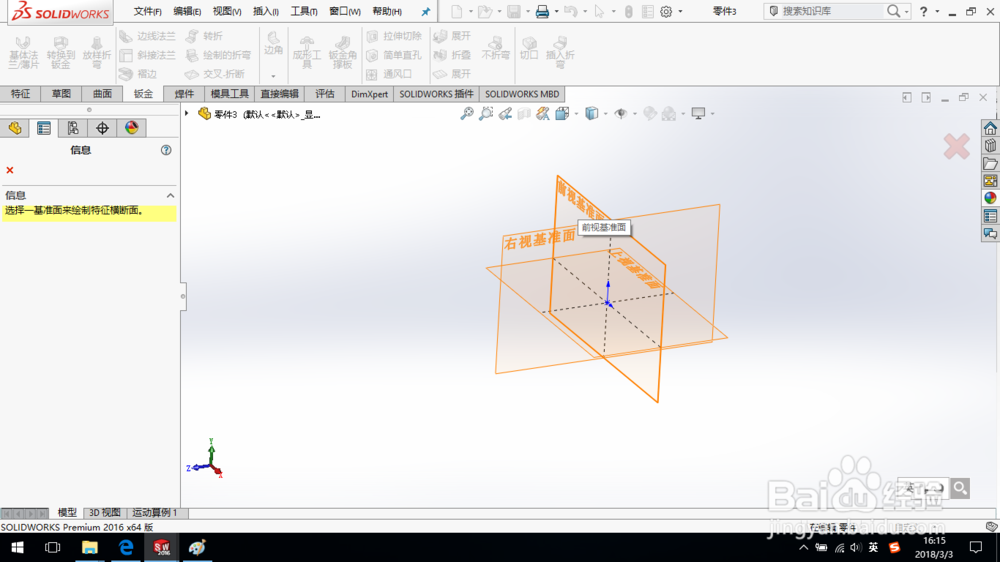

2、单击“钣金—基体法兰/薄片”命令，选择前视基准面绘制草图。

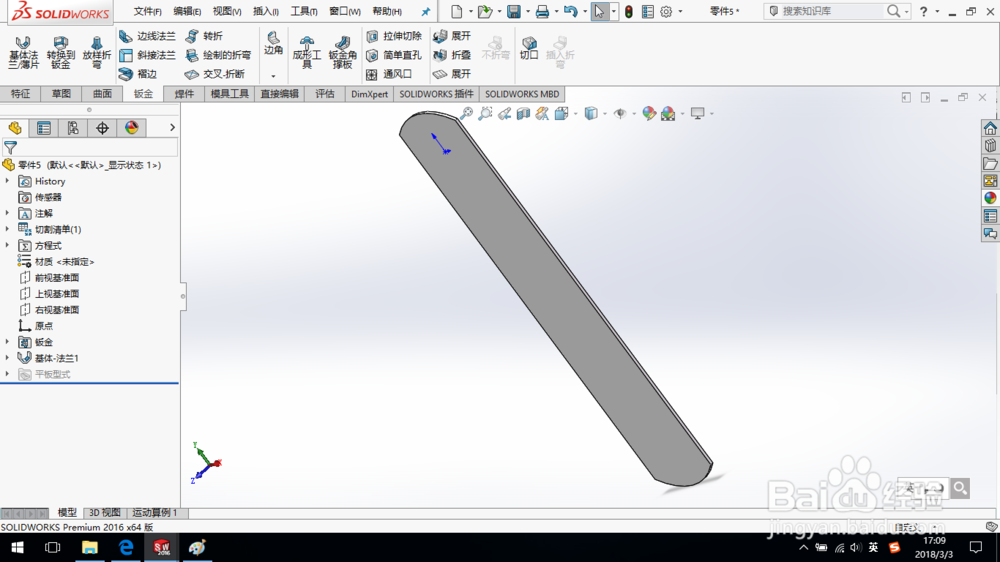

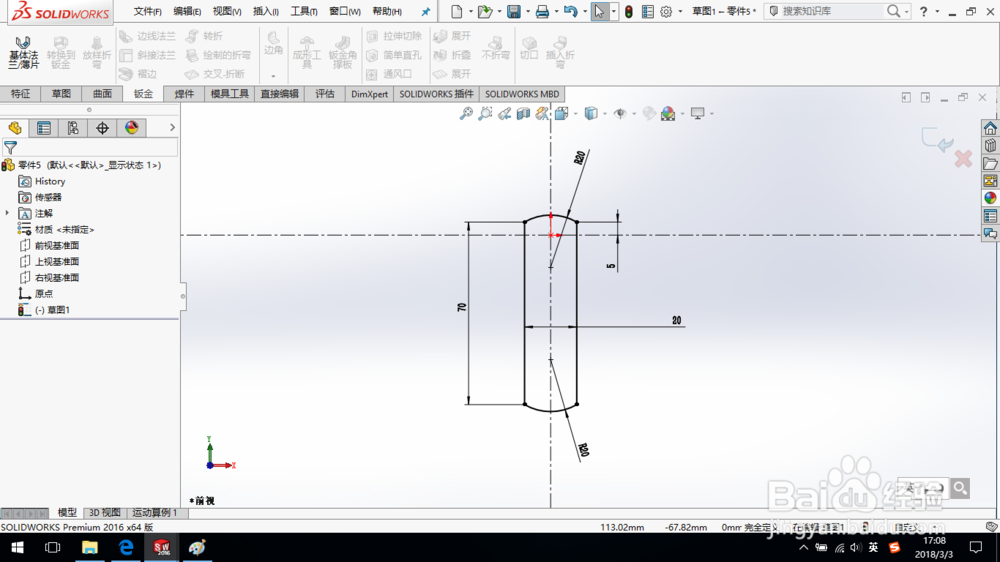

3、绘制如图所示草图。退出草图，系统弹出基体法兰对话框，设置钣金厚度“0.5 mm”，K因子系数为“0.5”，其它参数默认，单击确定。

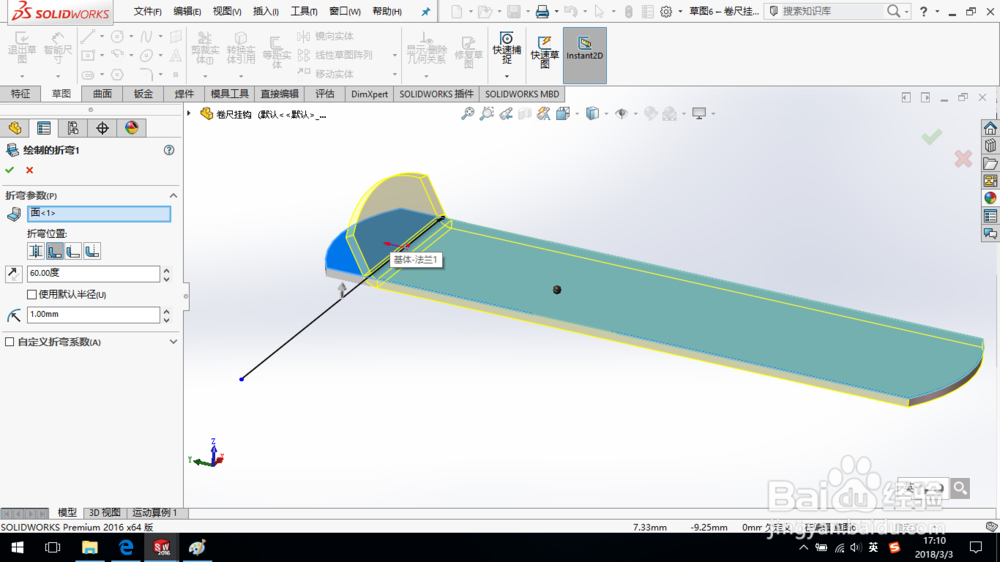

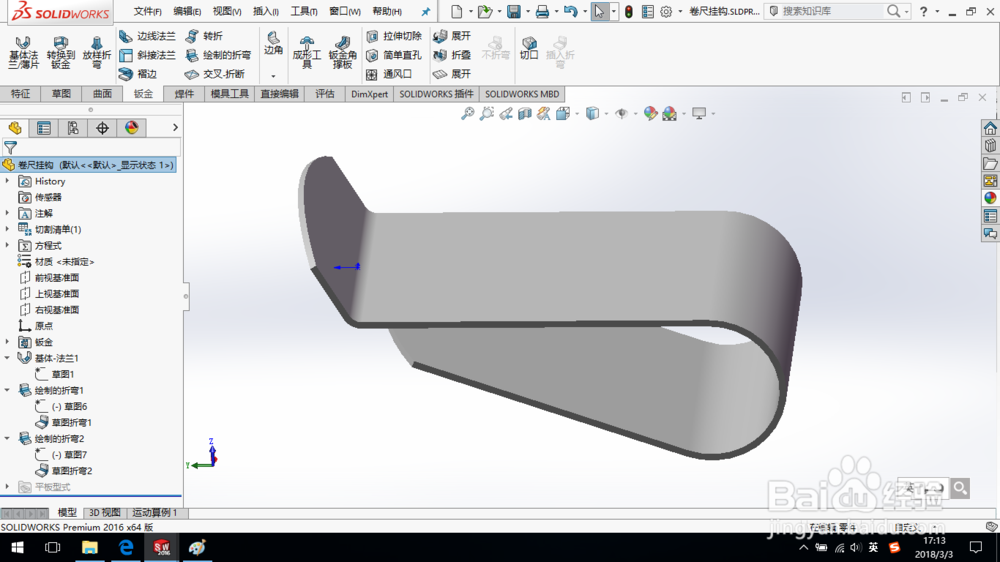

4、在图示端面上绘制草图，创建绘制的折弯特征，折弯角度设置为“60 度”，折弯半径设置为“1 mm”。

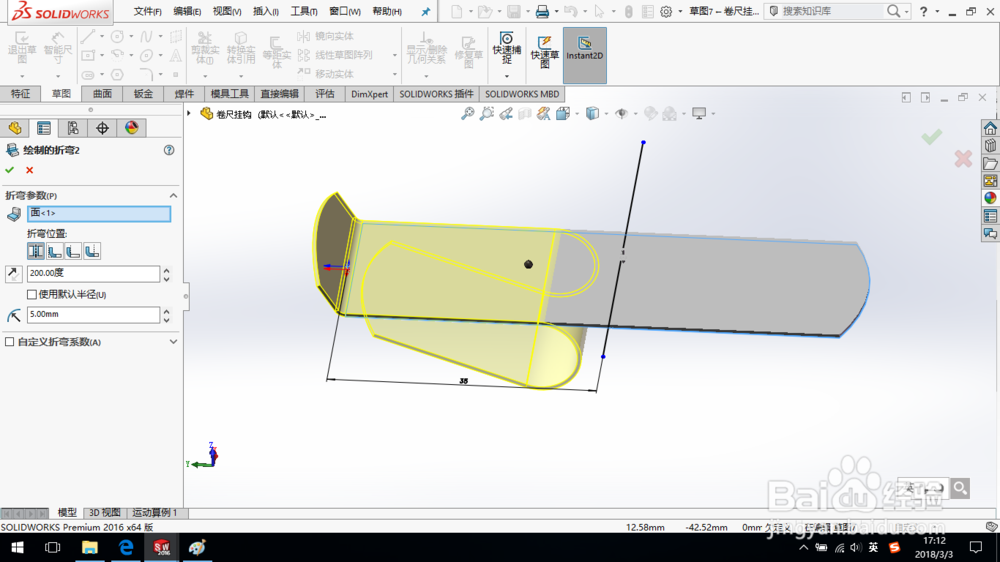

5、在图示端面上绘制草图，再次创建绘制的折弯特征，折弯角度设置为“200 度”，折弯半悄钸碌灵径设置为“5 mm”。

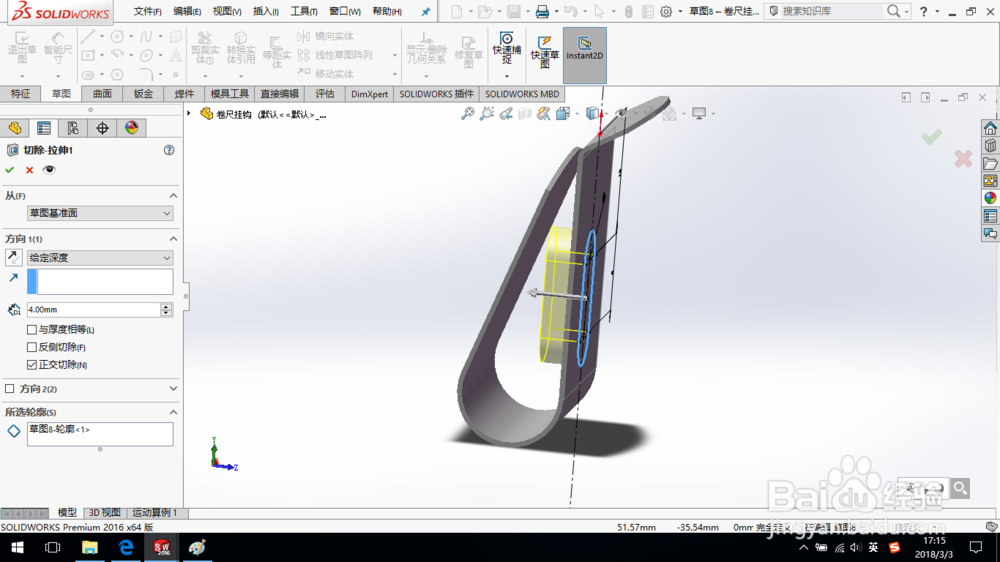

6、在图示端面上绘制草图，创建切除拉伸特征，如图所示。

7、在图示端面上绘制草图，创建切除-拉伸2，如图所示。

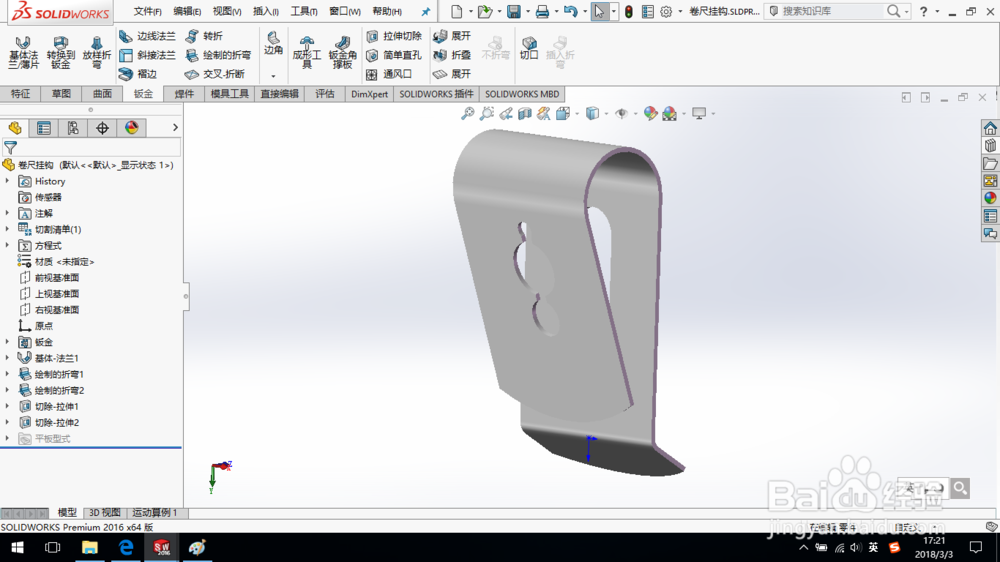

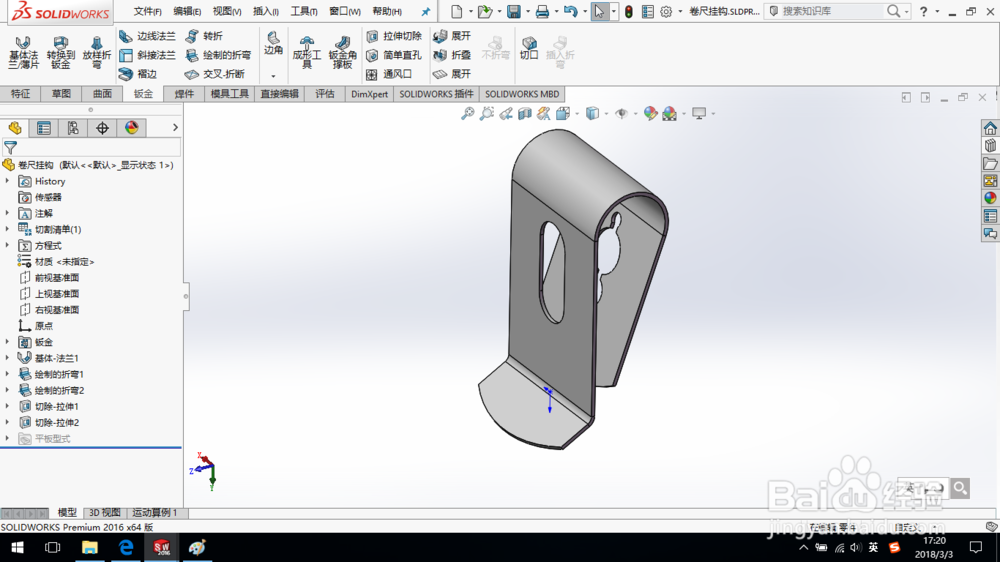

8、至此，卷尺挂钩创建完成，保存零件模型。
