污水排放在线监测系统解决方案

1、系统构成

2、污水排放在线监测系统主要由以下四部分组成：

3、 监控中心：由服务器、交换机、IC卡读写器、监控平台软件组成。

4、 通信网络：4G/GPRS/CDMA+INTERNET网络；非接触式IC卡。

5、监控终端：IC卡污水排放监控终端 DATA-9201。

6、现场设备：COD分析仪、电磁流量计、电动阀门、其它水质仪（按需配置）。

1、◆ 采集COD分析仪、其它水质仪、流量计输出的RS232/RS485串口信号或4~20mA模拟量信号。

2、  ◆ 采集电动阀门的开到位、关到位状态。

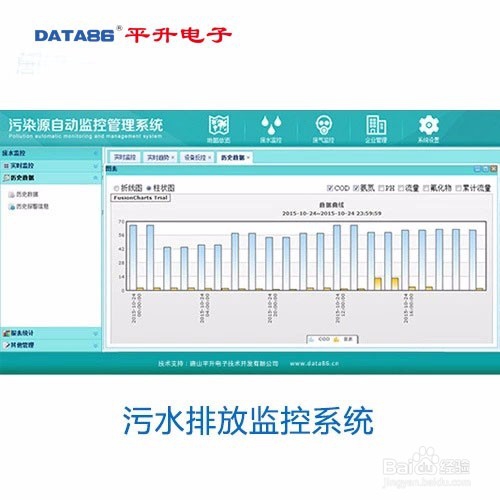

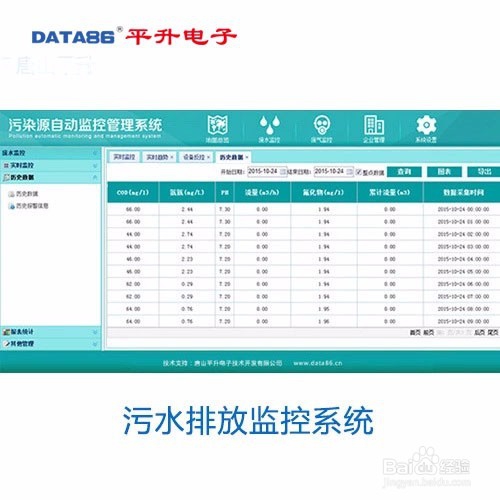

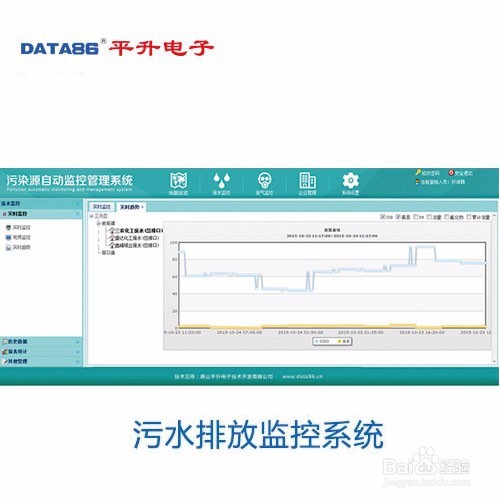

3、◆ 就地显示污水COD和瞬时、累计排放量等实时监测数据。

4、  ◆ 远程控制电动阀门的开启和关闭。

5、   ◆ 通过IC卡可对监控终端进行充值，终端费用消费完后，自动关闭电动阀门，禁止排污；用户缴费后才能继续排污。

6、  ◆ 支持设定污水COD上限值，COD监测数据越限时自动关阀，禁止排污。

7、  ◆ 支持网络远程充值。

8、 ◆ 监控终端箱门被打开时，立即上报告警信息。

9、◆ 支持就地、远程维护设备。

10、  ◆ 预留蓄电池接口，接入蓄电池后可实现断电报警功能。
