Solidworks怎么画螺纹

Solidworks中绘制螺纹是很常见的，那么在Solidworks中怎皱诣愚继样绘制螺纹呢？下面小编以2014版为例说明一下Solidworks如何绘制螺纹。

内螺纹

1、先来说内螺纹，点击特征里的异型导向孔。

2、然后选择孔的类型为螺纹孔。

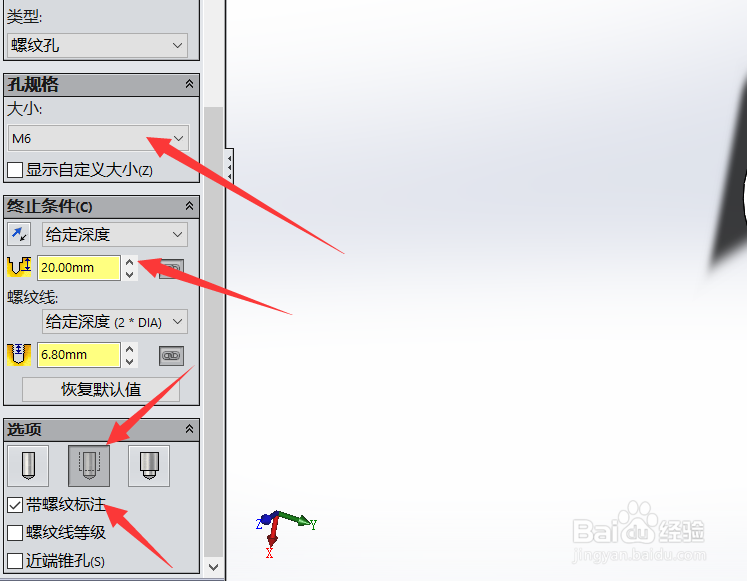

3、接下来设定螺纹孔的大小，深度，以及螺纹孔的生成方式等等，要选择带螺纹线标注。

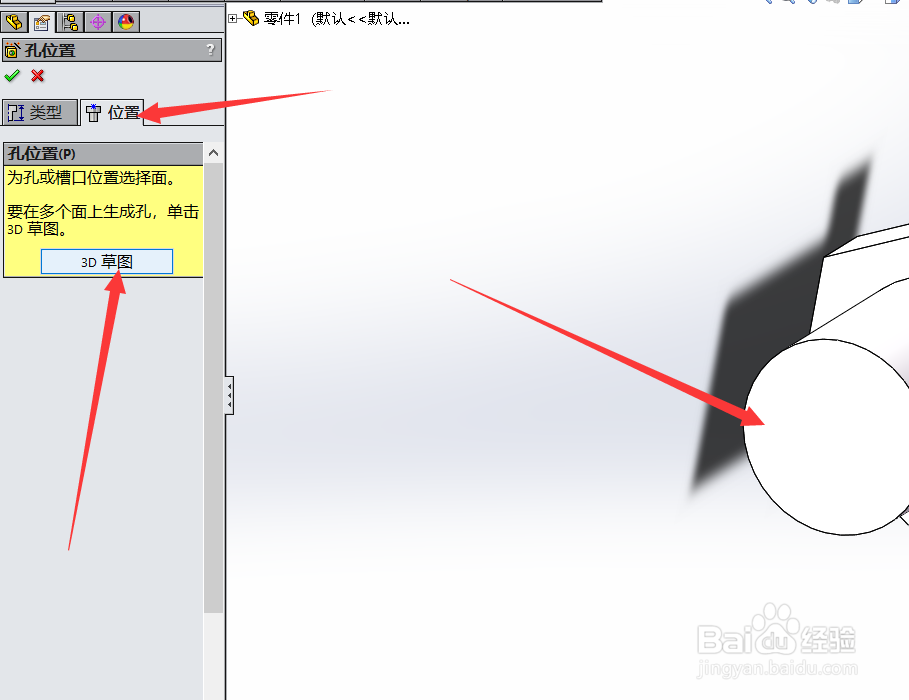

4、之后选择位置，点击3D草图。

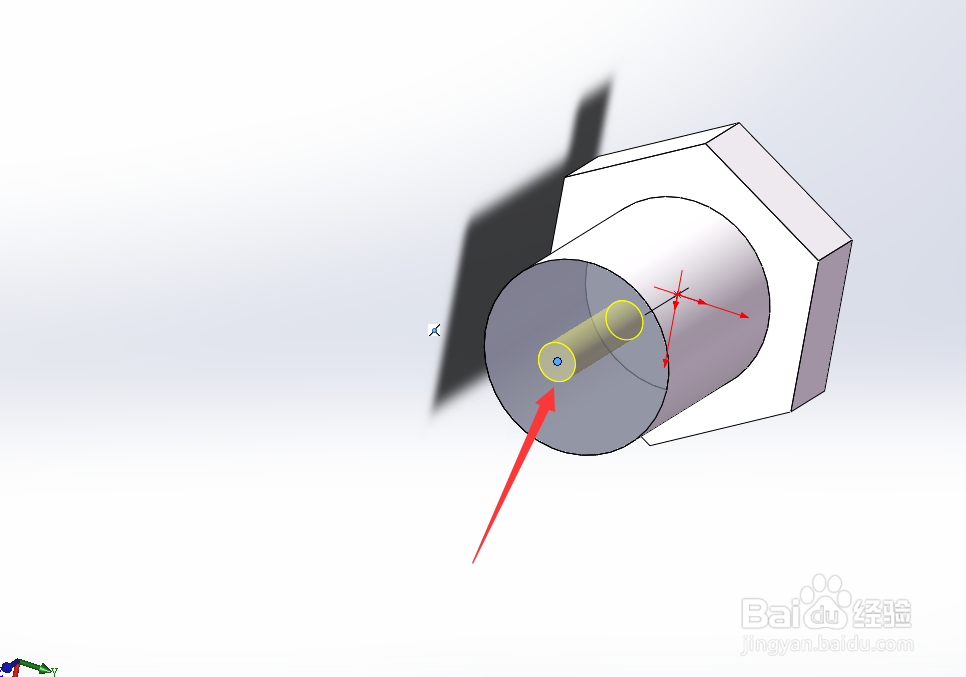

5、接下来将螺纹孔生成在零件上，生成的时候可以先大概确定一个位置。

6、然后我们在左侧的特征树里找到螺纹孔，选择螺纹孔下的3D草图，右键编辑，把螺纹孔的位置用尺寸完全定义下来。

外螺纹

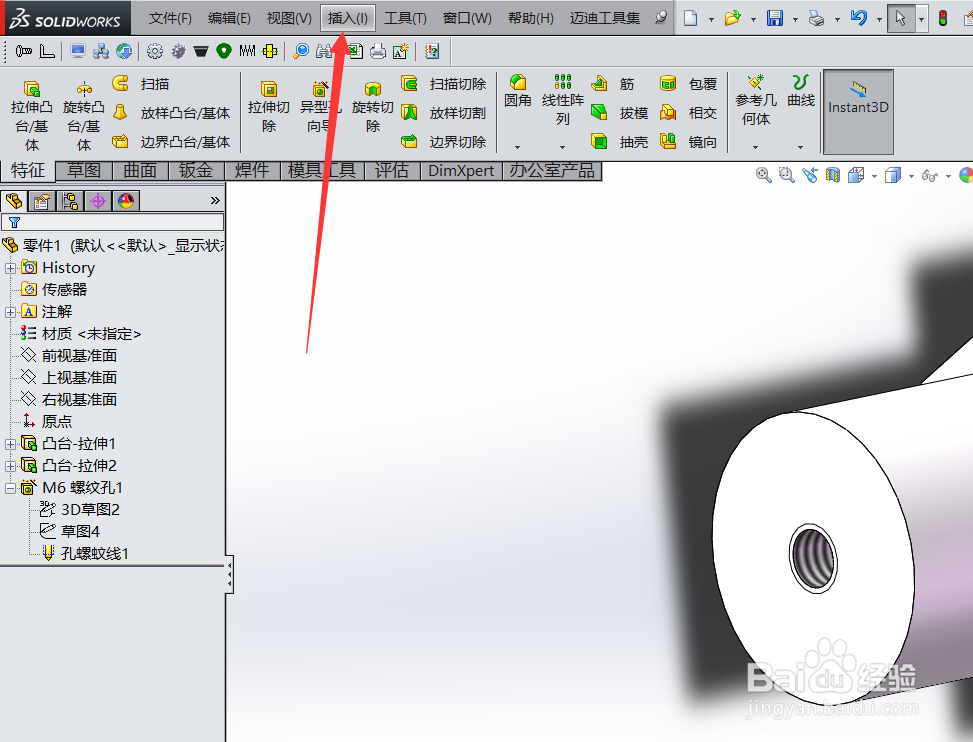

1、然后再说外螺纹，点击Solidworks命令菜单里的插入。

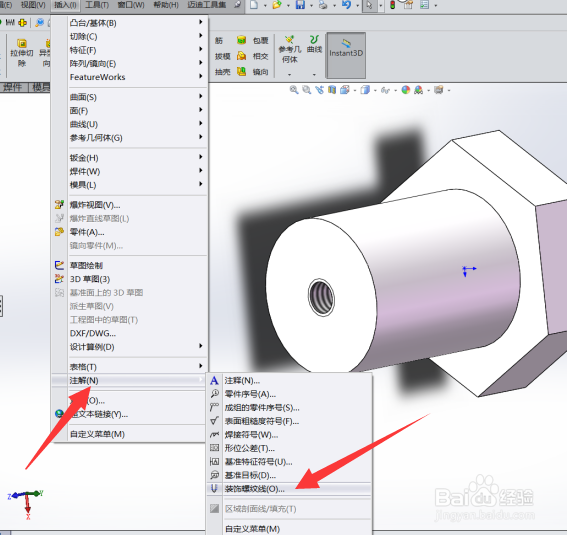

2、然后找到注解，选择里面的装饰螺纹线。

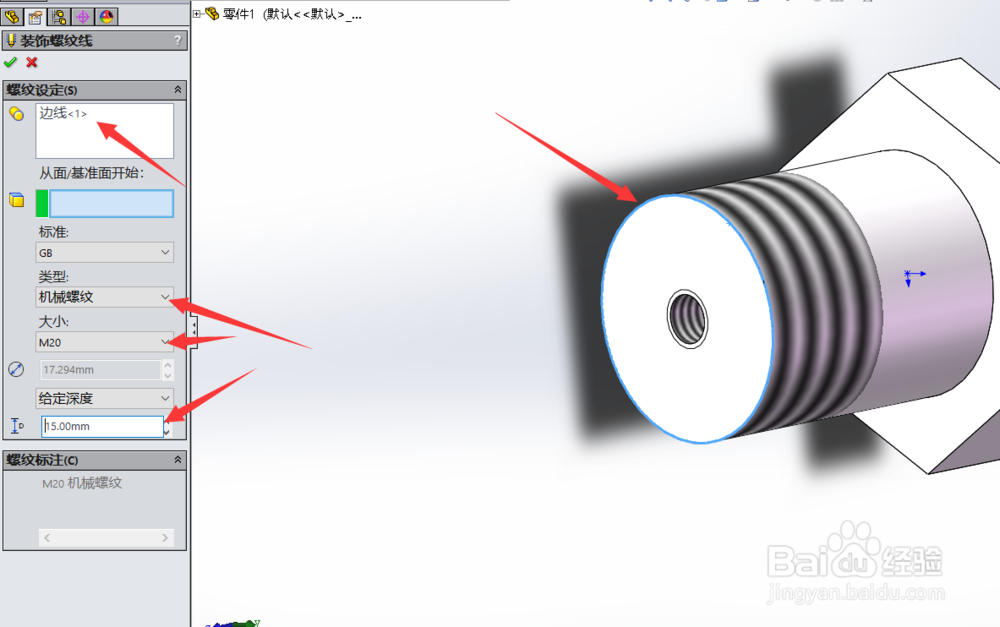

3、接下来选择生成螺纹线的边线，螺纹的大小，螺纹的深度等等，设定好之后确认即可生成外螺纹。
