福赛尔消防主机V6851波特率10K联网方式

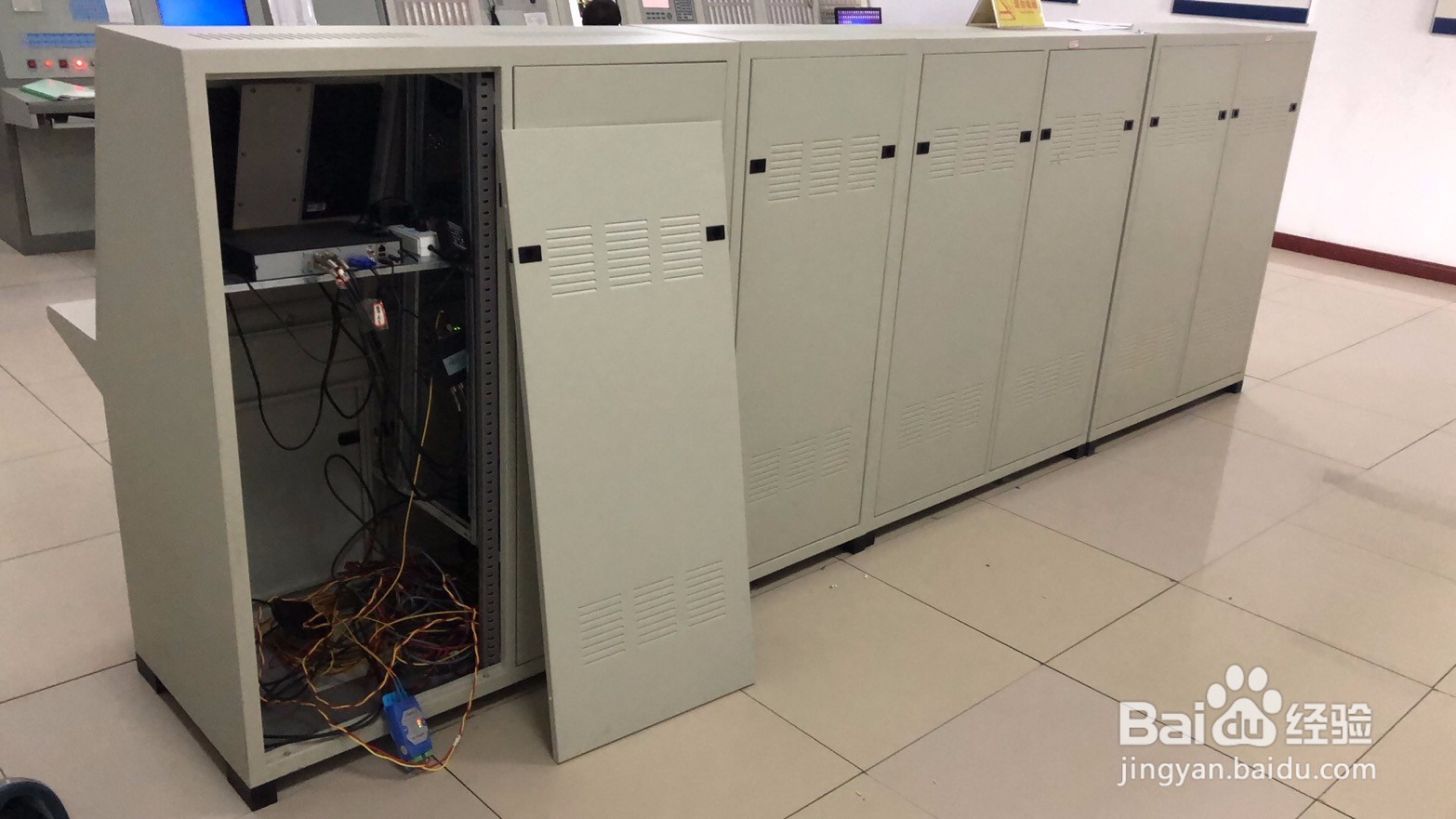

1、一. 福赛尔JB-QB-V6851型火灾报警控制器(琴台式)
外形结构与安装方式：
• 工作主电电压： AC180V ～ AC242V/50HZ
• 备用电池规格： 7AH/12V、2节
• 回路输出电压： DC15V-DC28V
• 回 路 数 量： 4回路
• 回 路 容 量： 4×256个地址点
• 回路最大输出电流： 200mA
• 回路最大保护电流： ≤400mA
• 可编程控制输出： 6组，DC24V/1A
• 声光警报控制输出： 1组，DC24V/1A
• 联动电源输出： DC24V/4A
• 工作环境温度： -10℃ ～ 50℃
• 环境相对湿度： ≤95％RH（40±2℃）
• 安 装 方 式： 壁挂式
• 整机外形尺寸：宽460mm×厚120mm×高620mm

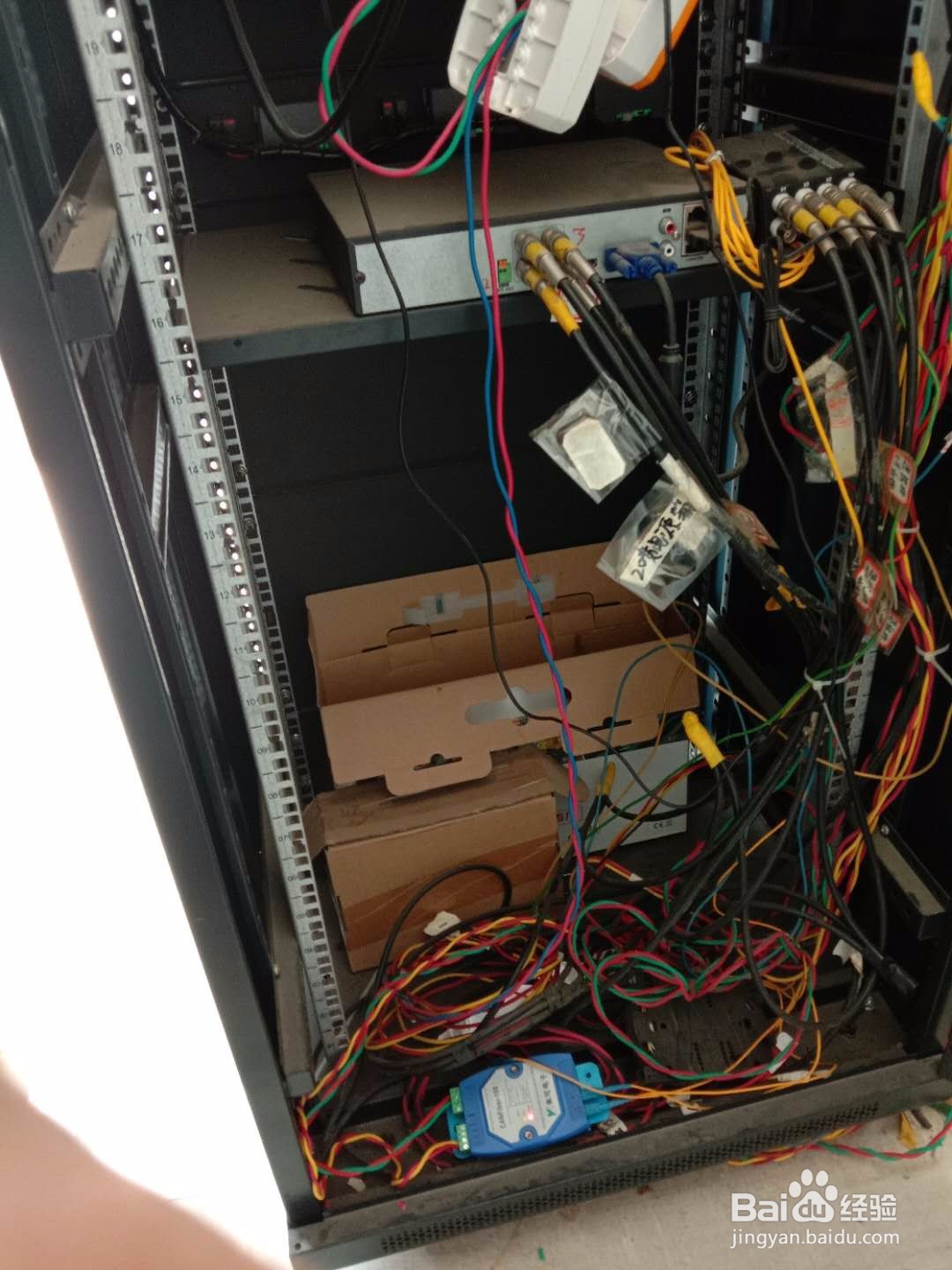

2、其中：福赛尔消防主机JB-TG/TT- V6851的波特率10K，
单模双纤,两台主机的联网可选点对点的光端机（CANFiber-100SM)

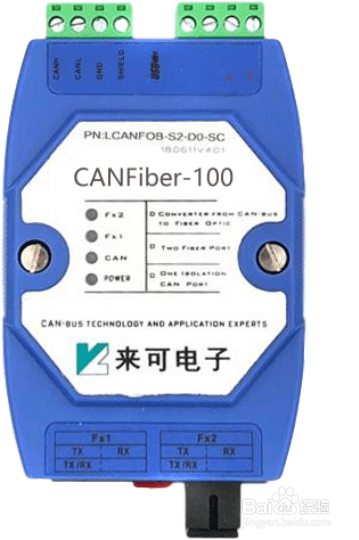

3、CANFiber系列点对点式CAN光纤转换器提供一路光通道和一路CAN通道，实现CAN与光纤之间的双向数据智能转换。每个通道独立隔离，每路通道采用金升阳电源模块和信号隔离芯片实现2500VDC电气隔离，电源输入防反设计，支持DC 12V、24V、48V和AC220V输入；具有优秀的EMC性能，可靠性测试项目：ESD接触放电8KV、浪涌±1KV、脉冲群±2KV，工业四级，符合CE-EMC、IEC/EN61000-4-2/4/5标准.
4、 三.联网或接线如下：

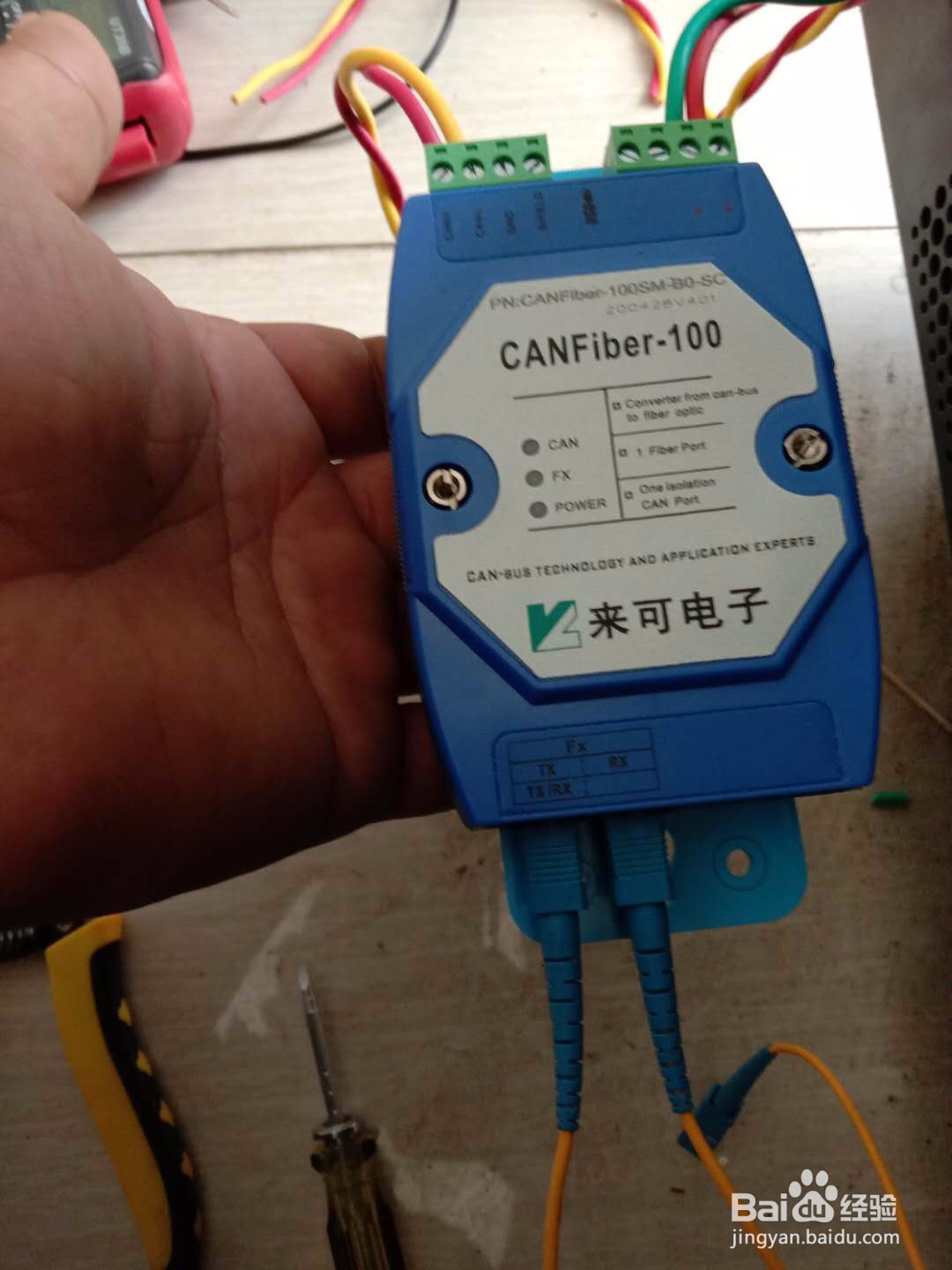

1.左手边红色线接CANH，和福赛尔消防主机JB-TG/TT- V6851的CANH相连，左手边黄色线接CANL，和福赛尔消防主机JB-TG/TT- V6851的CANL相连。
2.右手边红色线接电源正，右手边绿色线接电源负。直流 24V供电。
3.和主机联网后如上图

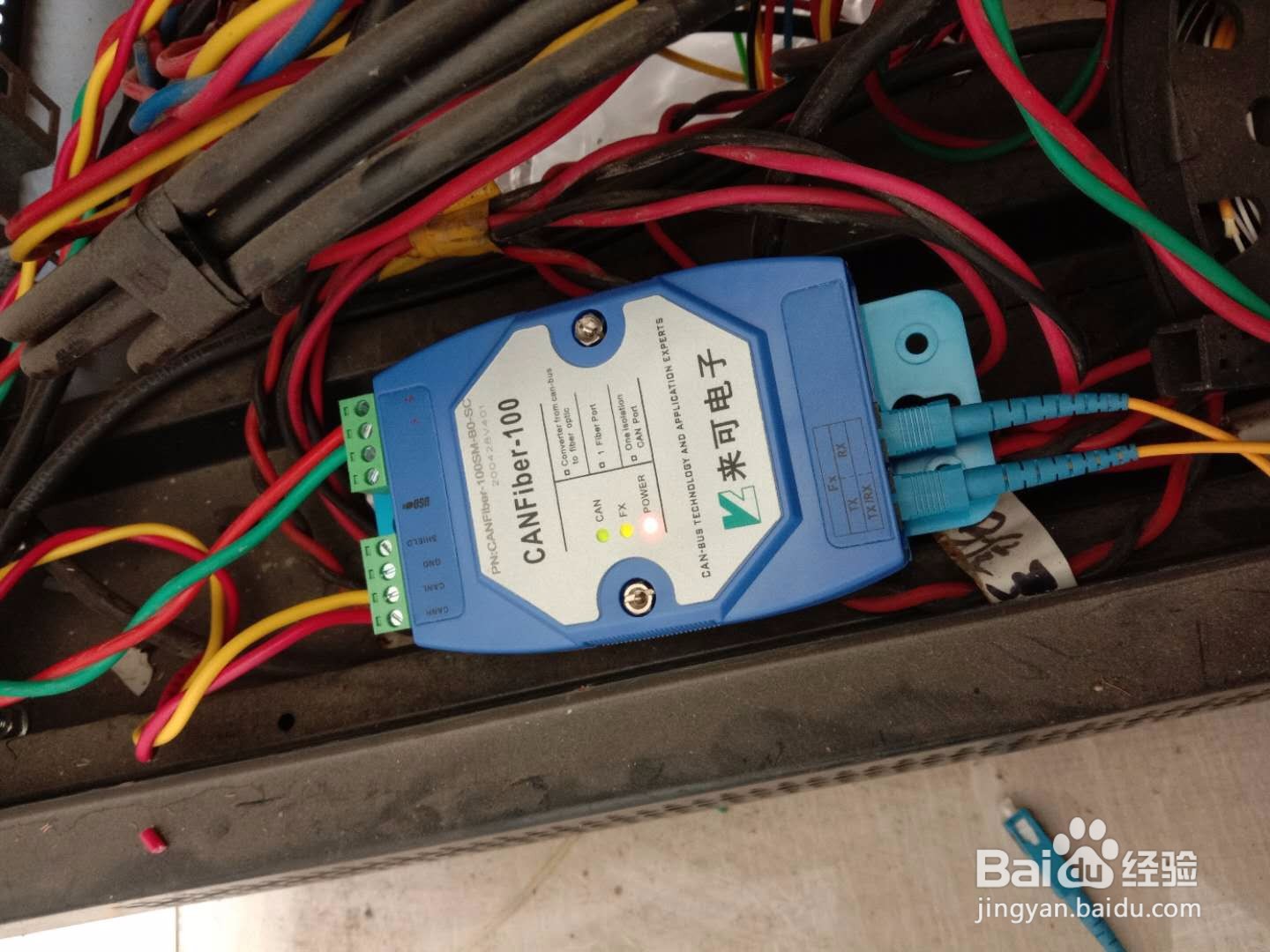

5、 当Power ,Fx, CAN的全部亮绿灯时，说明一切正常，数据可以收发。如下图：
6、数据收发正常，联网成功，祝贺。如下图。
