AutoCAD二维绘图训练四十一之偏移加倒圆角

1、如下图所示，

打开AutoCAD2012软件，新建一空白的CAD文件，

另存为：AutoCAD二维绘图训练四十一之偏移加倒圆角

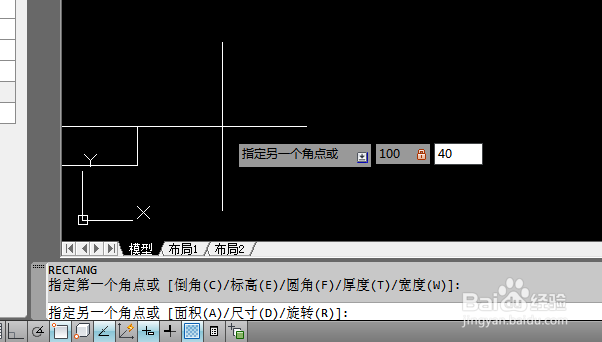

2、如下图所示，

输入rec，回车，激活矩形命令，

随意指定第一点，

输入100,40，回车，指定第二点，

完成矩形的绘制。

3、如下图示，

输入c，回车，激活圆命令，

指定点：矩形左边线中的，

输入40，回车，指定半径，

完成圆的绘制。

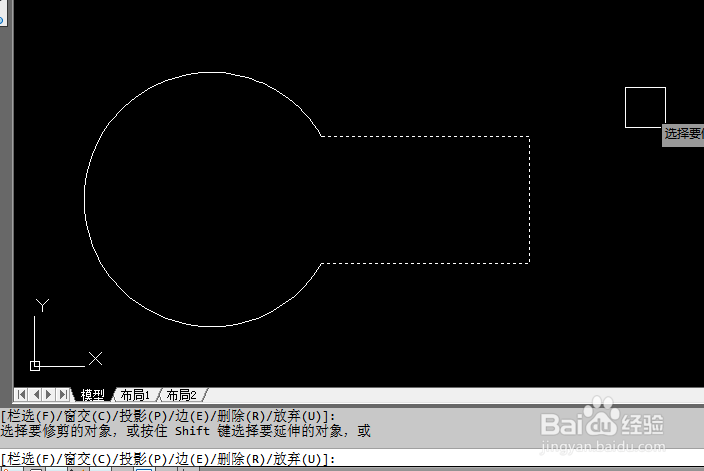

4、如下图所示，

输入tr，回车，单击鼠标右键，激活快速修剪命令，

修剪圆弧和矩形，

回车，结束修剪。

5、如下图示，

输入j，回车激活合并命令，

框选所有的线段，回车，完成合并。

6、如下图所示，

输入f，回车，激活倒圆角命令，

输入r，回车，输入20，回车，设置圆角半径R20，

选择两条相交的线段，完成倒圆角，

两次。

7、如下图示 ，

输入o，回车，激活偏移命令，

输入10，回车，指定偏移距离，

选中轮廓线，在内点击一下，

回车，完成并结束偏移。

8、如下图所示，

选中外边的轮廓线，输入x，回车，

分解。

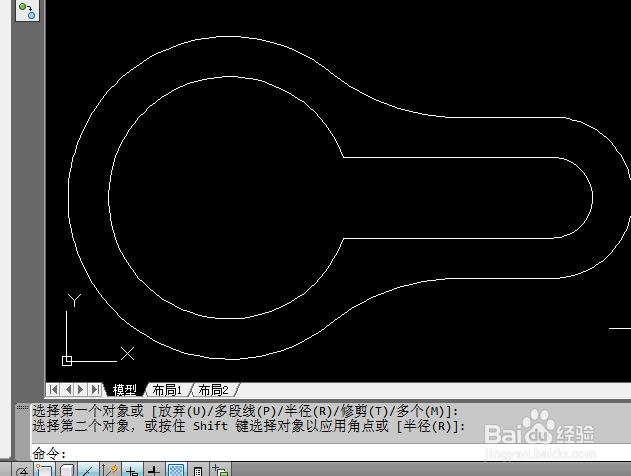

9、如下图所示，

输入f，回车，激活倒圆角命令，

输入r，回车，输入50，回车，指定圆角半径R50，

选择圆和直线，

两次倒圆角。

10、如下图所示，

输入h，回车，激活填充命令，

填充洋红色。

！！！！！！

至此，

这个二维图形就画好了，

本次训练结束。
