如何测试低功耗设备的平均电流

首先了解低功铩苔愀躇耗设备的运行特点：

1. 工作模式：用以保证设备基本功能的状态，此时设备消耗最大的运行电流，运行电流一般在mA或A级别，设计者一般会减少工作模式的时间来减少功耗。

2. 待机模式：待机模式是为工作模式进行预处理或后处理的状态，一般运行电流在mA级别，该模式下的运行时间也是尽量减少。

3. 睡眠模式：睡眠状态下设备以极小的电流保证外部唤醒或执行内部周期性唤醒，该模式下运行电流可达到μA甚至nA级别，在保证正常功能要求的情况下会尽可能增加该模式的时间占比，以降低设备的平均电流。

低功耗设备以这三种工作模式交替运行，工作模式和待机模式的运行时间往往只有几毫秒，用普通的测量仪器很难捕捉到这毫秒级的电流变化，而且同时测试nA到A级别跨度9个数量级的电流，不需要手动切换测试档位，且能够快速响应并测试电流变化是测试的关键。

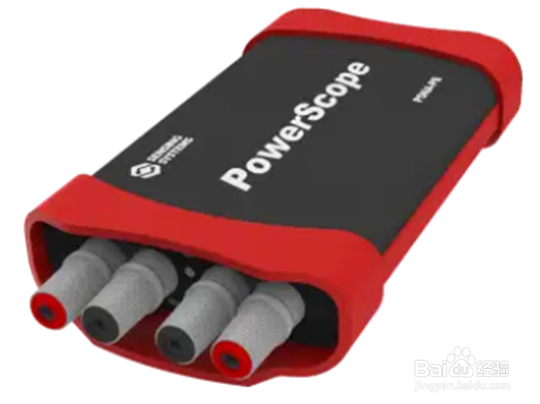

明确这一点后就要选择对应的测试工具。直流功率分析仪就是这么一种工具。

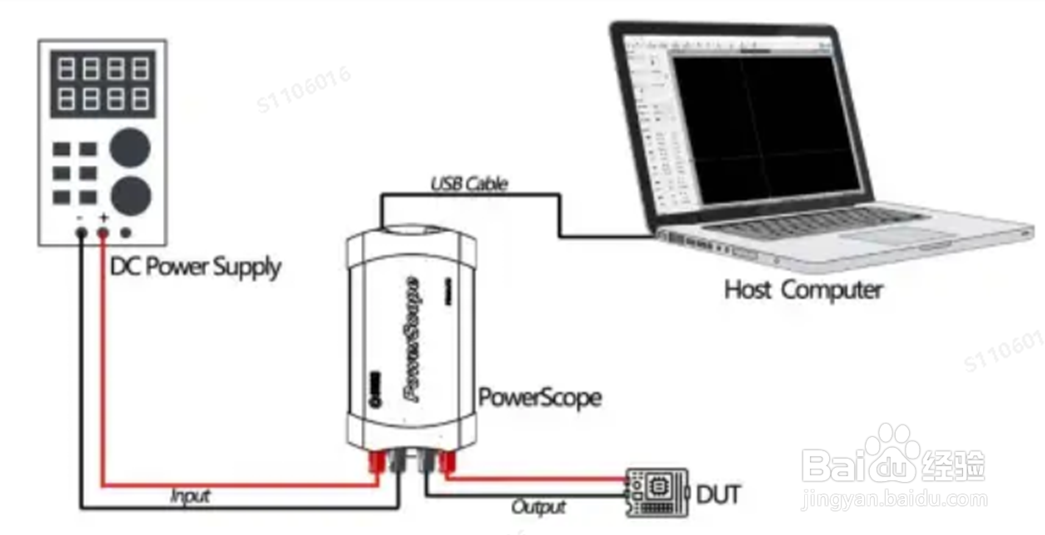

使用很简单，重点关注三个接口：

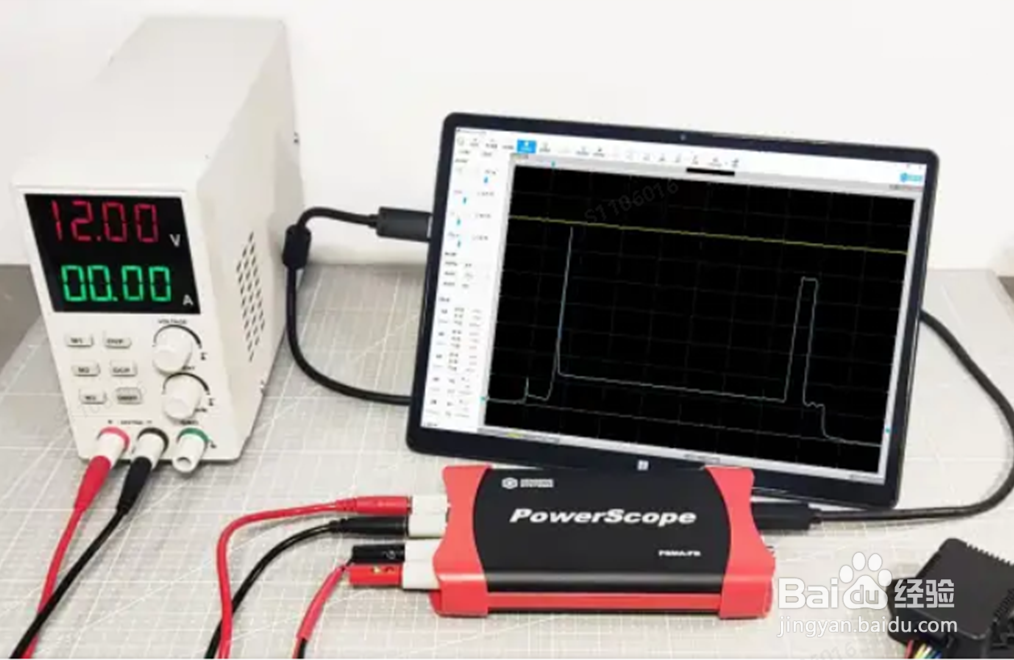

连接后，通过软件就可以实时查看电流电压和功率的波形以及测试的结果，测试的结果包括电流（最大值、最小值、平均值）、电压（最大值、最小值、平均值）、功率（最大值、最小值、平均值）、电量、能量等信息。因此不仅仅可以测试平均电流，还可以查看和分析瞬态的电流和功耗，完美的实现对低功耗设备的评估测试。
