AD设置PCB等比例打印

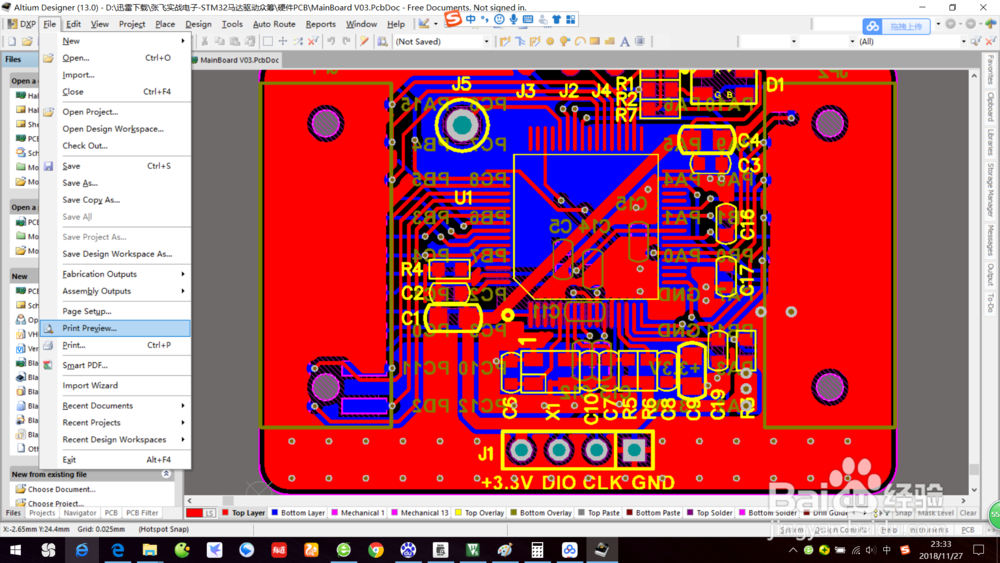

1、打开Altium Dsigner 13，载入一个PCB文件，选择菜单栏的“File”项，在弹出的列表中选择“Print Preview”。

2、软件切换到打印预览界面，可以看到你需要打印的内容是铺满了这个纸张的。

3、在对话框预览界面中右击你的鼠标，在弹出的列表内容当中选择“Page Setup”。

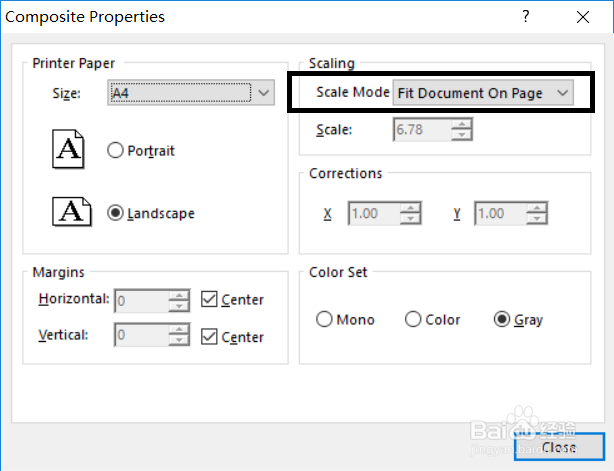

4、弹出“Composite Properties”对话框，注意右边的“Scale Mo蟠校盯昂de”，默认是布满整个纸张，点击下拉框选择“Scaled Print”可以进行缩放设置。

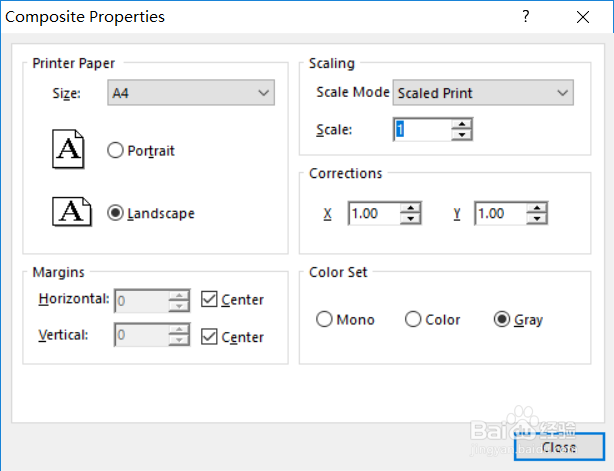

5、可以看到，之前为灰色的“Scale”变成了黑色，右侧的数字就是缩放倍数。

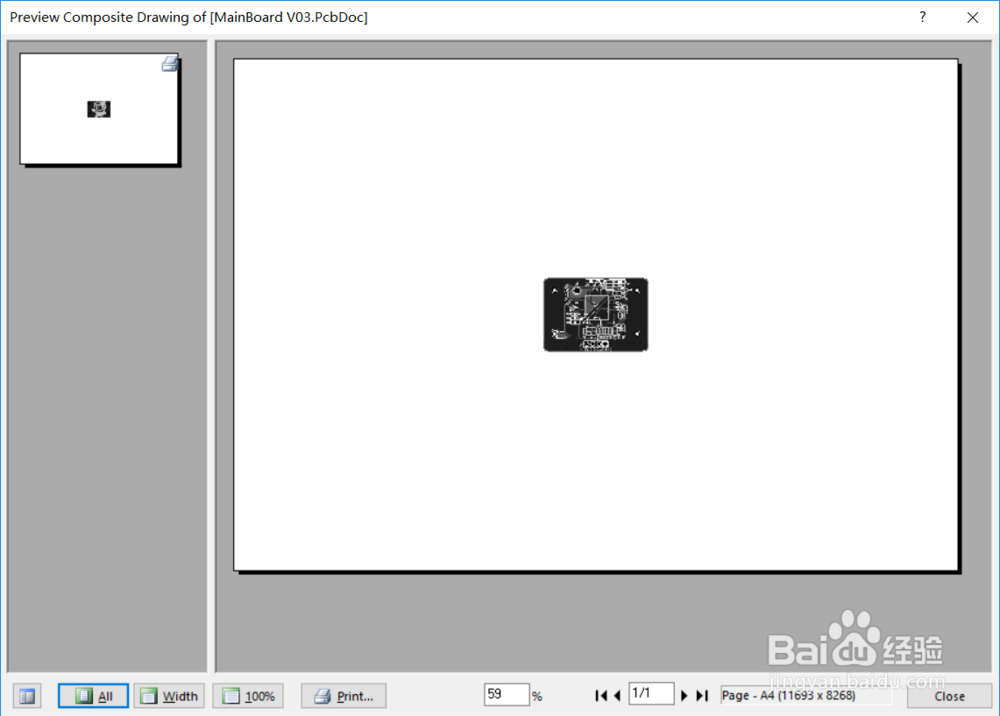

6、将缩放倍数调整为1，点击“Close”，回到打印预览界面，可以看到原来布满整个纸张的PCB缩小了很多，这就是1：1打印的效果了。
