使用CAD绘制电池校验图形符号

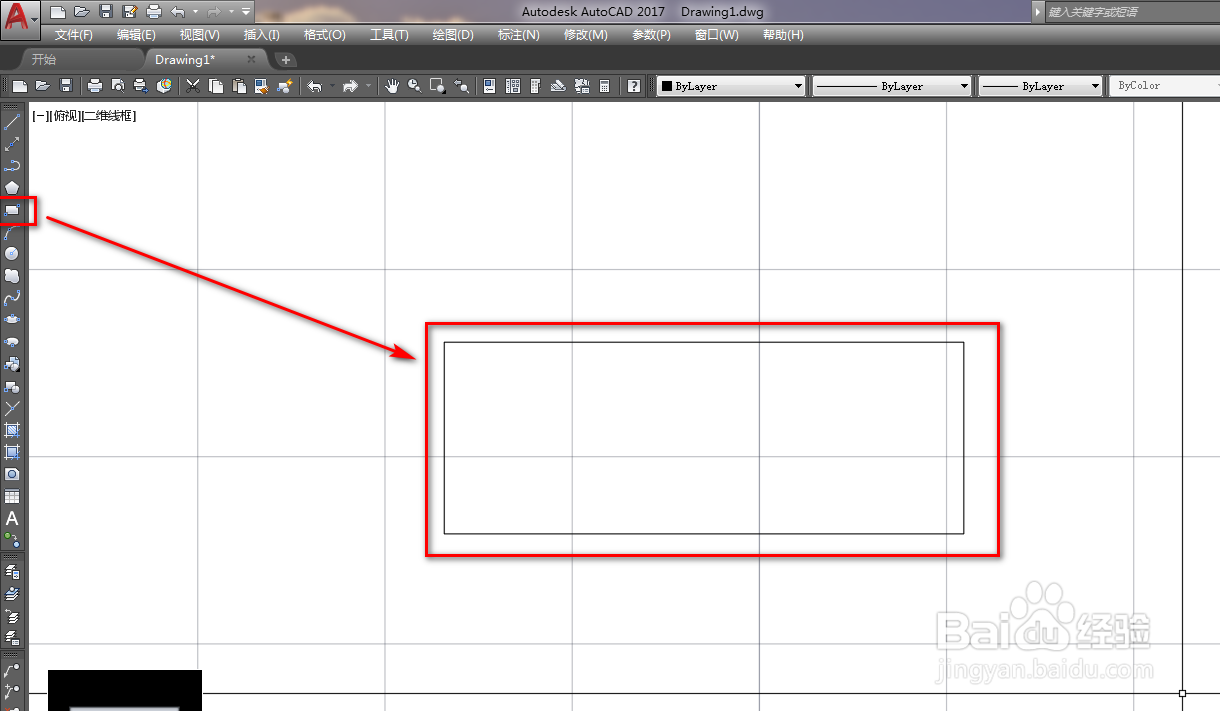

1、打开CAD，使用矩形工具在作图区绘制一个矩形，如下图。
3、使用移动工具，将圆角矩形移动到矩形左侧边的中点位置，如下图。
5、使用修剪工具，将多余的线段全部修剪掉，如下图。

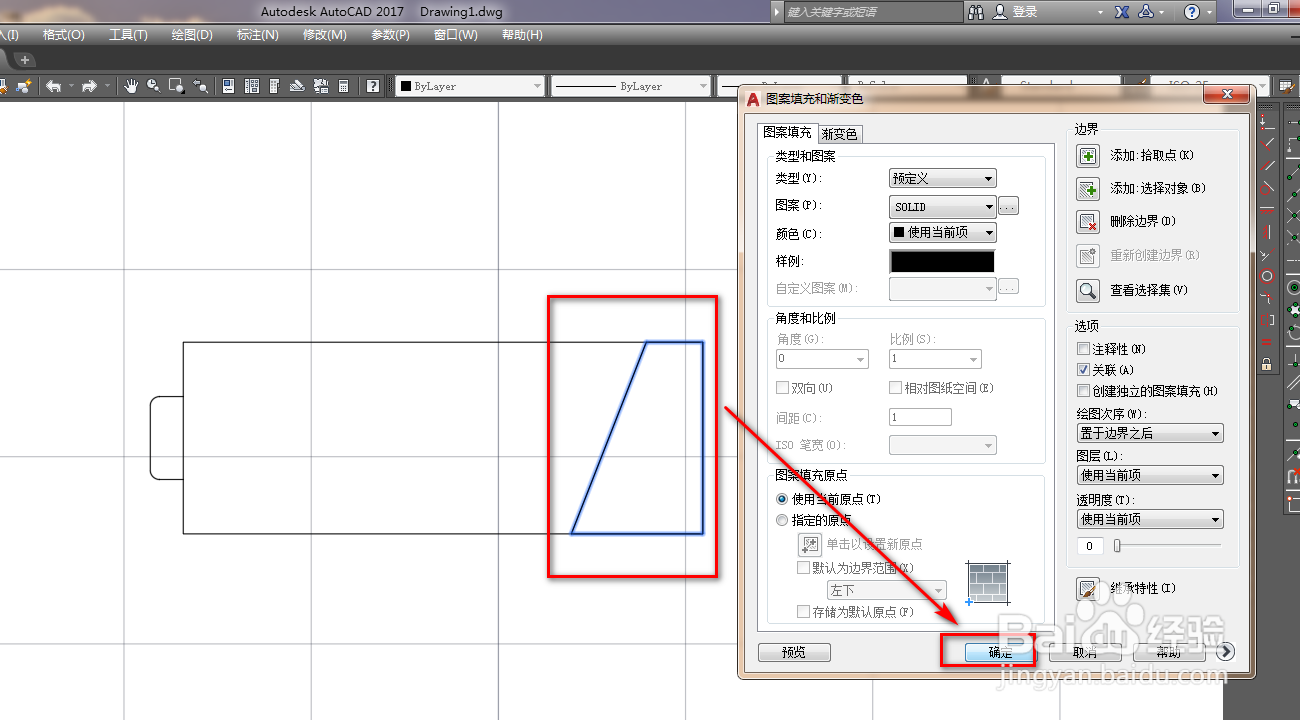

7、点击要填充的区域，点击确定，如下图。
