红外热像仪应用——互感器

1、电流/电压互感器简介为了保证电力系统安全经济运行,必须对电力设备的运行情况进行监视和测量.但一般的测量和保护装置不能直接接入一次高压设备,而需要将一次系统的高电压和大电流按比例变换成低电压和小炼蓄晦擀电流,供给测量仪表和保护装置使用。执行这些变换任务的设备,最常见的就是我们通常所说的互感器.进行电压转换的是电压互感器( potential transformer),简称PT。而进行电流转换的互感器为电流互感器(current transformer),简称为CT。电流互感器的作用：1、将很大的一次电流转变为标准的5安培；2、为测量装置和继电保护的线圈提供电流；3、对一次设备和二次设备进行隔离。电压互感器的作用：把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。同时，使用电压互感器可以将高电压与电气工作人员隔离。

2、电流/电压互感器过热的原因电流互感器过热一般有以下原因：1 因内、外接头松动，一次过负荷或二次开路造成过热。2 因铁芯或零件松动，电场屏蔽不当，二次开路或电位悬浮，末屏开路及绝缘损坏造成过热。电压互感器一般过热有以下原因：1 产品质量不好：如果由于产品本身绝缘、铁芯叠片及绕制工艺不过关等，均可使电压互感器发热过量使绝缘长期处于高温下运行，从而导致绝缘加速老化，形成恶性循环。2 过载、三相不平衡、谐振造成PT内部绕组发热增加，尤其是在电压高于PT额定电压情况下，PT内部发热更加严重。

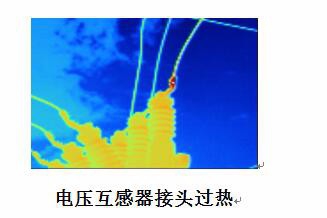

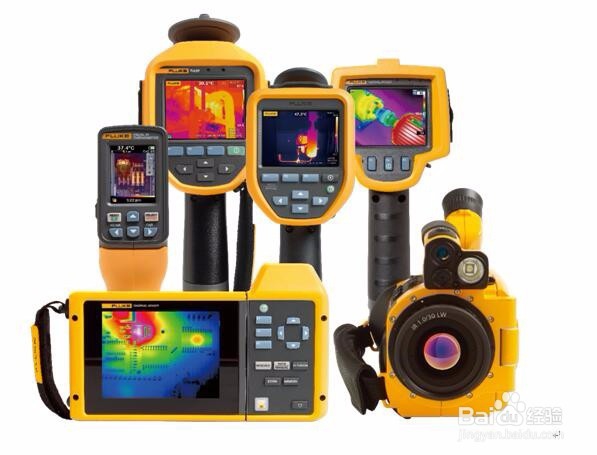

3、红外热像仪应用1 红外热像仪应用一般有以下方面： a）检测因接头连接不良，螺栓，垫圈未压紧或过紧造成的过热。 b）电流互感器、电压互感器因漏油会造成缺油或假油位。由于油面上下介质热物性参数差异较大，会在设备外表面产生与油位对应的明显温度梯度，也可以用红外检测方法发现。 c）检测设备由于过热/三相不平衡/谐振引起的局部过热。 d）检测由于铁芯质量不佳或片间局部绝缘破损，引起的铁芯局部过热。
