氧化锌避雷器测试仪操作方法

氧化锌避雷器测试仪是用于检测氧化锌避雷器电气性能的专用仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。

氧化锌避雷器测试仪运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定。

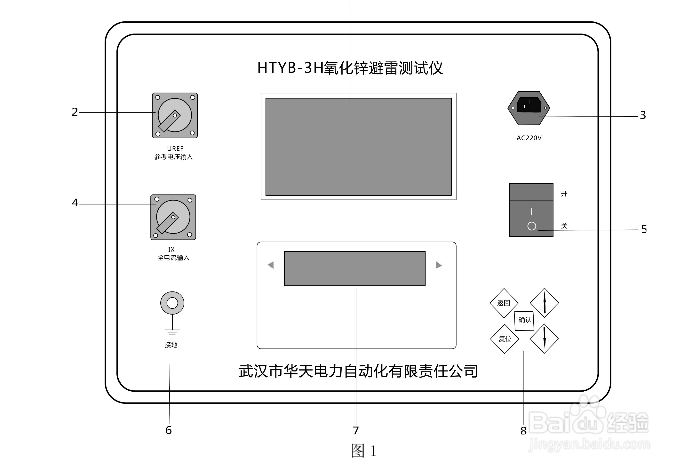

1、接好联线和仪器电源，打开电源，屏幕上显示如下图所示：

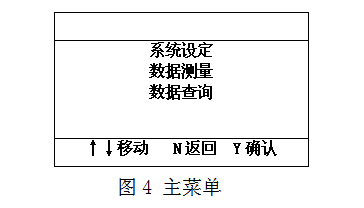

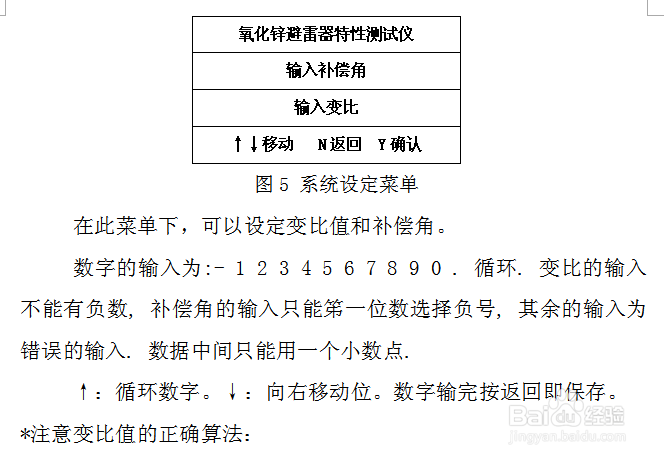

2、点击系统设定菜单，出现下图5所示菜单：

试验变压器变比的确定方法：这里的变比应为高压绕组与测量仪表绕组的匝数比或电压比。例如交流输出额定电压为50KV的试验变压器，一般测量仪表绕组的额定电压为100V，所以变比为50KV/100V=500。在线变比的确定方法：以110KV避雷器为例，其变比为（110KV/）/（100V/）=1100。

*输入补偿角的算法：

在补偿角为0时, 先测出A相和C相的角度φ{φA和φC},然后用{φC-φA}/2=补偿角， φA为正，φC为负.

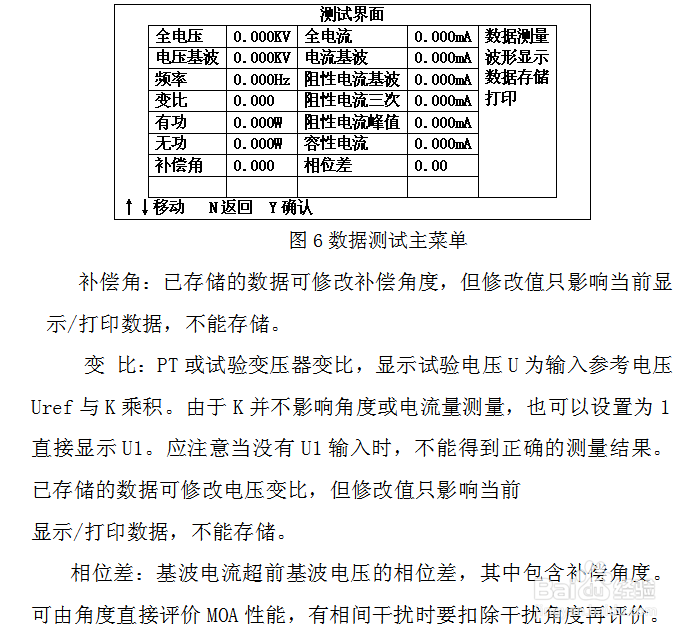

3、点击数据测量菜单，出现下图6所示菜单：{点击数据测量菜单等计算机采样完成即显示数据，时间大约四十秒。转换菜单时，按键时间要长点等一个采样周期完成。

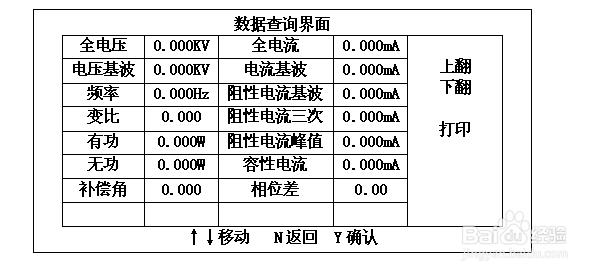

点击数据查询菜单，出现下图7所示菜单：

打印输出

如需打印直接按屏幕提示操作，为了方便用户对测试数据进进行分析、保存，仪器将100组的试验数据进行存储，任由用户选择打印。（测量完毕后，用户根据自己的需要对数据进行储存。）
