visio创建时序图

2025-05-22 04:27:24

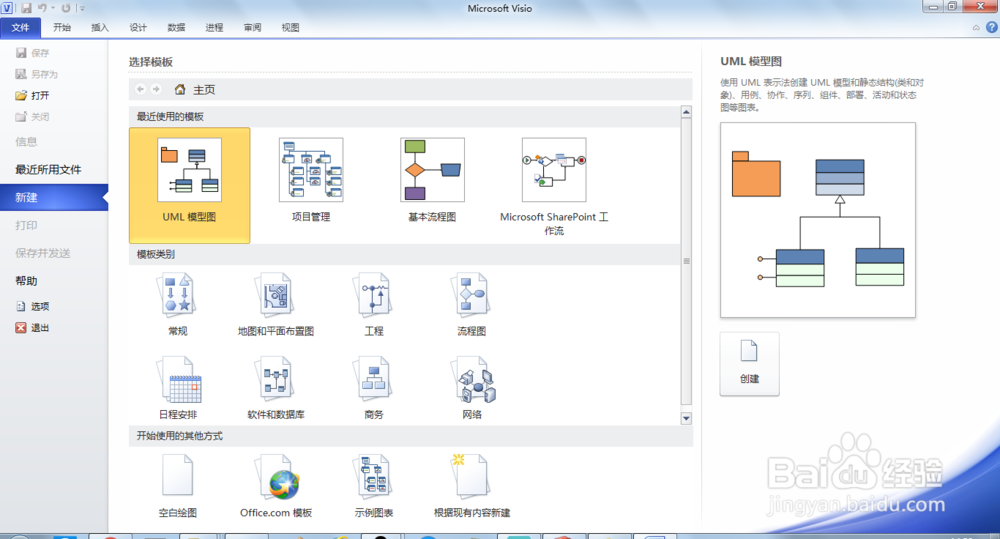

1、打开visio新建页面，选择UML模型，如图，

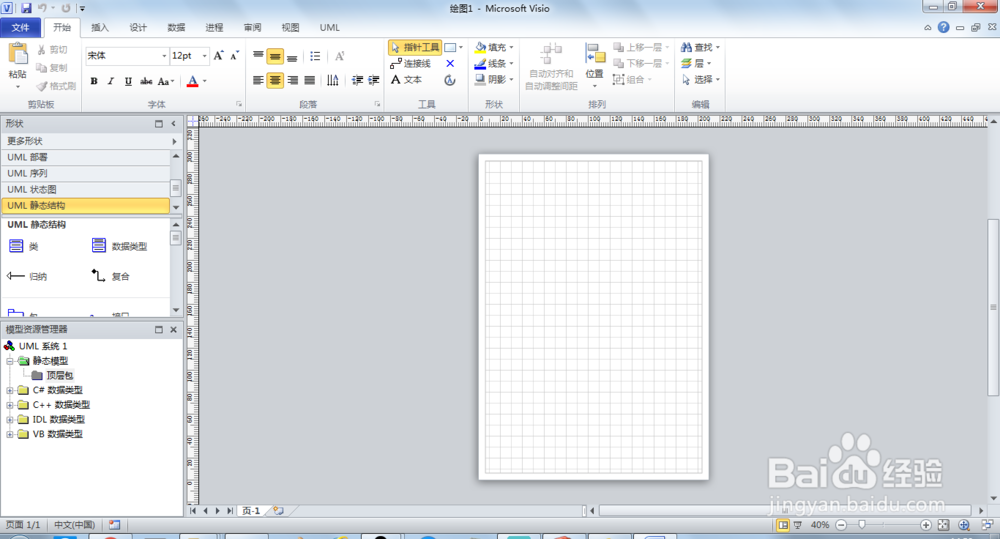

2、双击UML模型，就进入到绘图界面了，如图

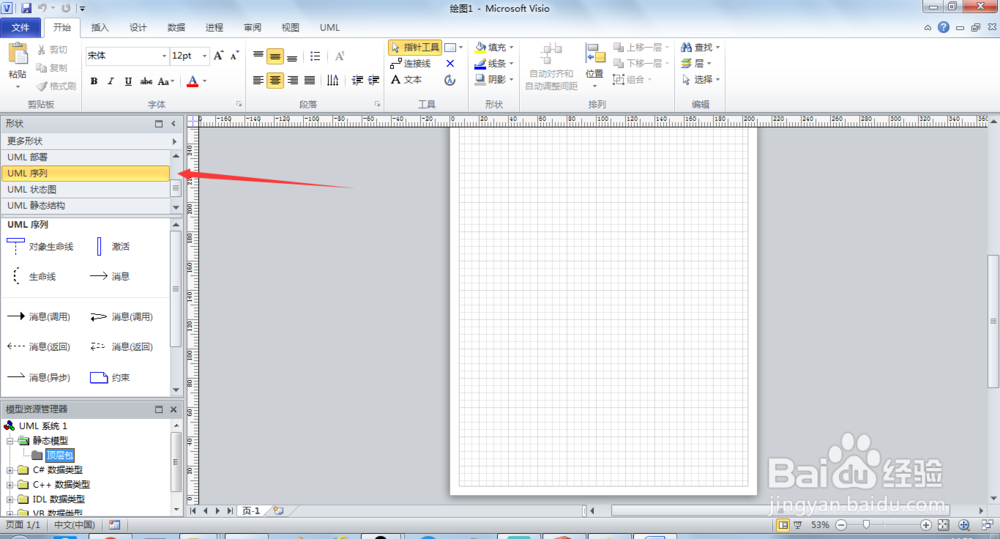

3、在绘图界面中点击时序，如图

4、在时序框下，拉一个生命线到表格中，如图

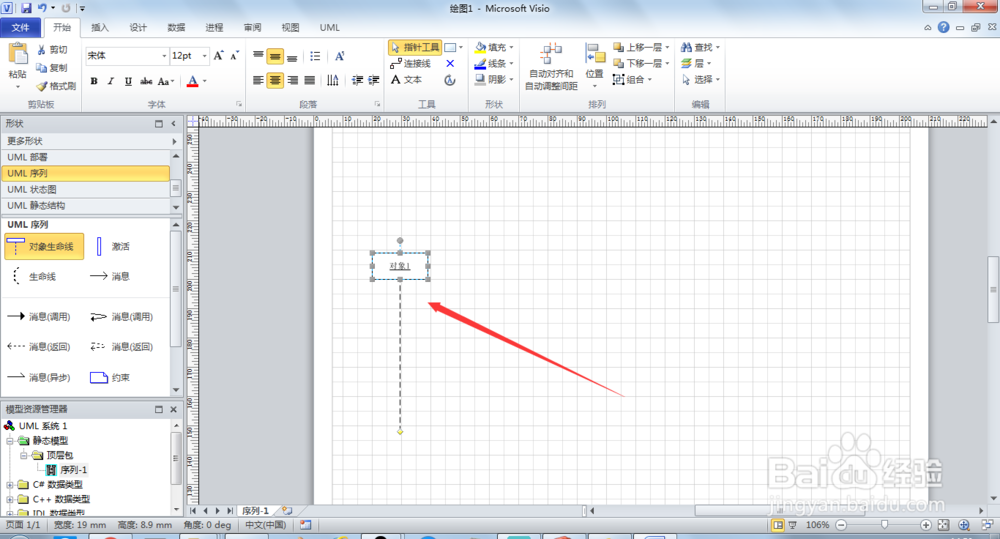

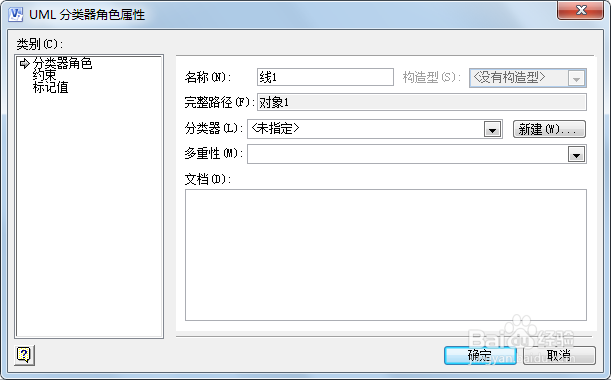

5、双击生命线，弹出个窗口取名称，如图

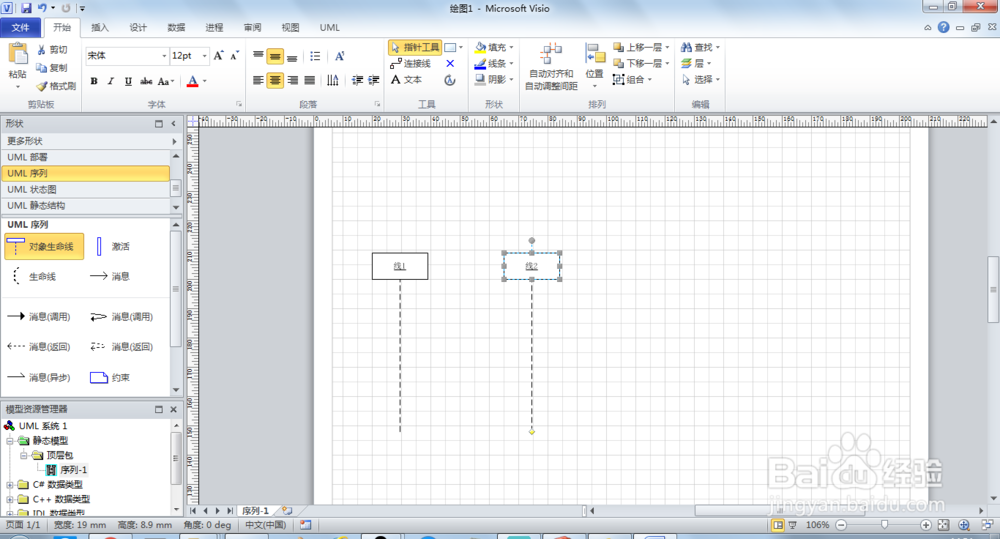

6、在拉出一个生命线来，如图

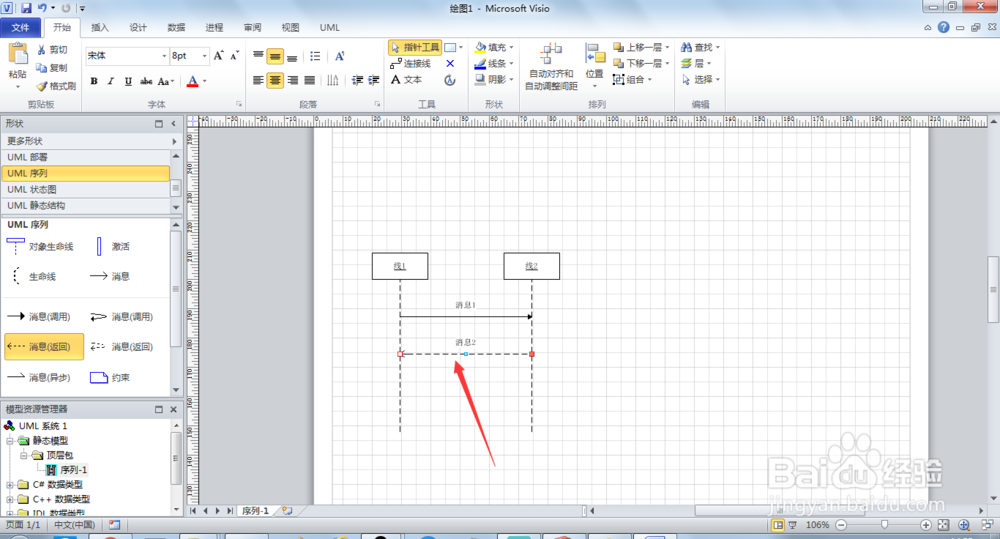

7、拉一个实线箭头代表调用，如图1连接代表线1发起调用线2，再拉一个虚线箭头代表返回，如图
