三相电机如何改成单相电机

1、首先要分清电机的3组线圈的头和尾。由于是改制线路，要特别注意线圈的头尾标示。

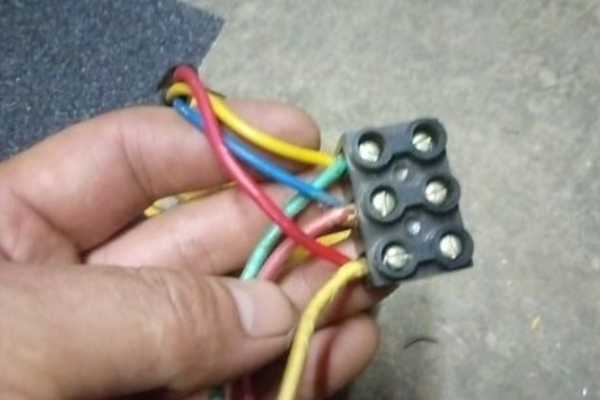

2、接着开始接线。具体如下，把头绿色线和尾黄色线并接在接线排孔里。

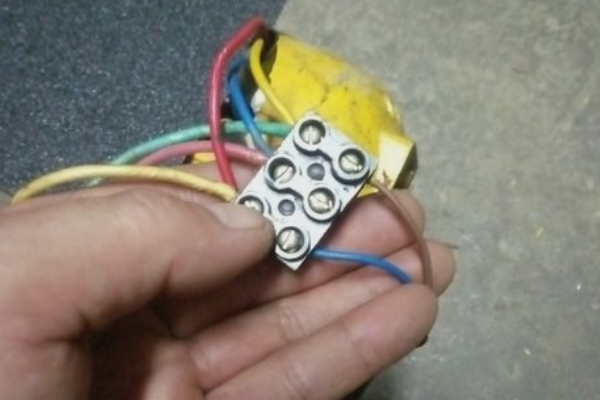

3、然后把头红色线和尾蓝色线并接入排座另一孔里。

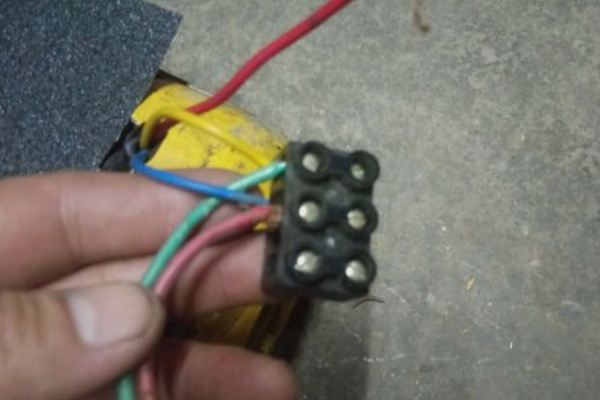

4、再把头黄色线和尾红色线并接在排座的第三孔里。以上几步其实就是把三相电机线圈由星型接法改为三角接法。即三组线圈头尾相接组成三角接法。

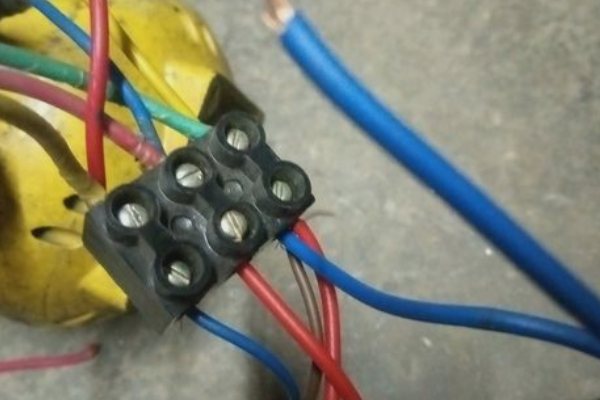

5、由于线的根数多，所以把电机6根线并好接入一边，排座的另一边接如2根电源线，这是220伏电源输入端。在不确定转向的情况下2根线可以随便接入2孔。如图接入两端孔里。

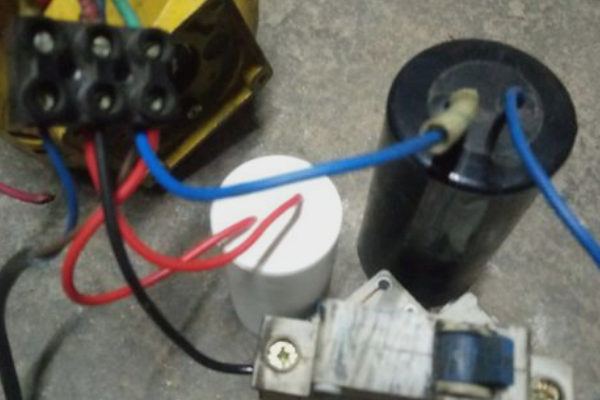

6、接下来把工作电容接入电路。即电容的一根线和电源线并接入一孔，电容的另一根线接入排座的中间孔里。这样就组成单相电动机工作所需的2个绕组。

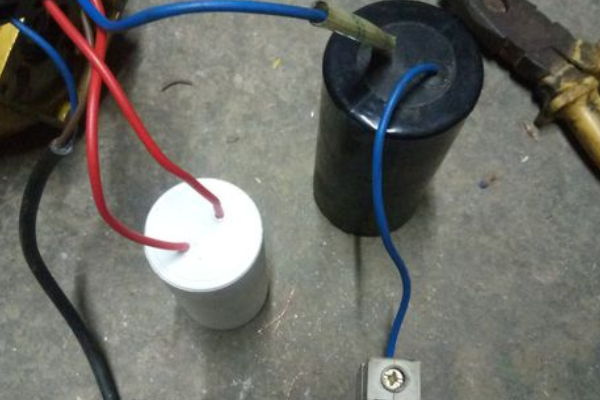

7、最后接启动电容。由于功率比较大，需要接入大电容，即把启动电容的一根线也与运转电容的边一根线并接在电源端。

8、启动电容的另一根线接入开关的一端。要注意接开关的上端，目的是在能看明白开关的状态。

9、使用一根线从开关的下端接出并接入与运转电容相连的中间孔里。这样一个完整的电路就连接成功。
