DEVICENET转ETHERNET/IP网关devicenet通讯协议

1、这款产品在工业自动化领域可谓是一大利器，它究竟能为我们带来怎样的便利呢？JM-EIP-DNT可以作为从站连接到ETHERNET/IP总线，同时也可以作为从站连接到DEVICENET总线，实现两种协议的互通。这不仅可以提高生产效率，降低成本，还可以减少人为操作，提高生产线的稳定性。

1, 配置捷米JM-EIP-DNT网关的ETHERNET/IP从站

使用AB系统的配置方法

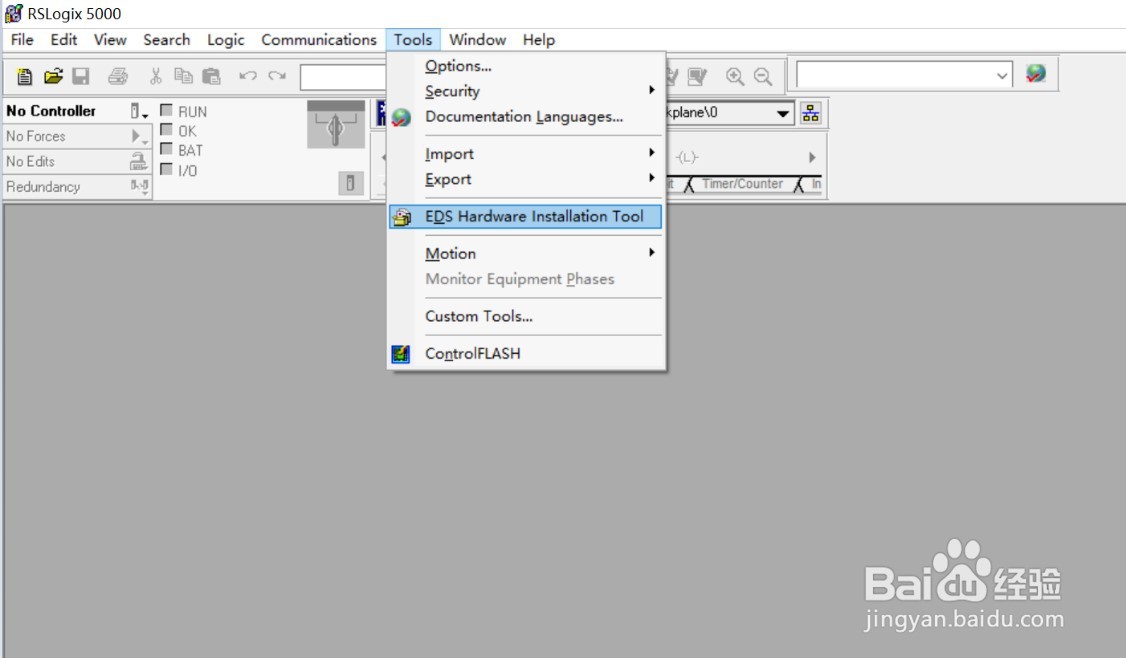

2, 加载EDS文件：运行RSLogix5000程序，选择菜单“Tools->EDSHardware

InstrallationTool”：

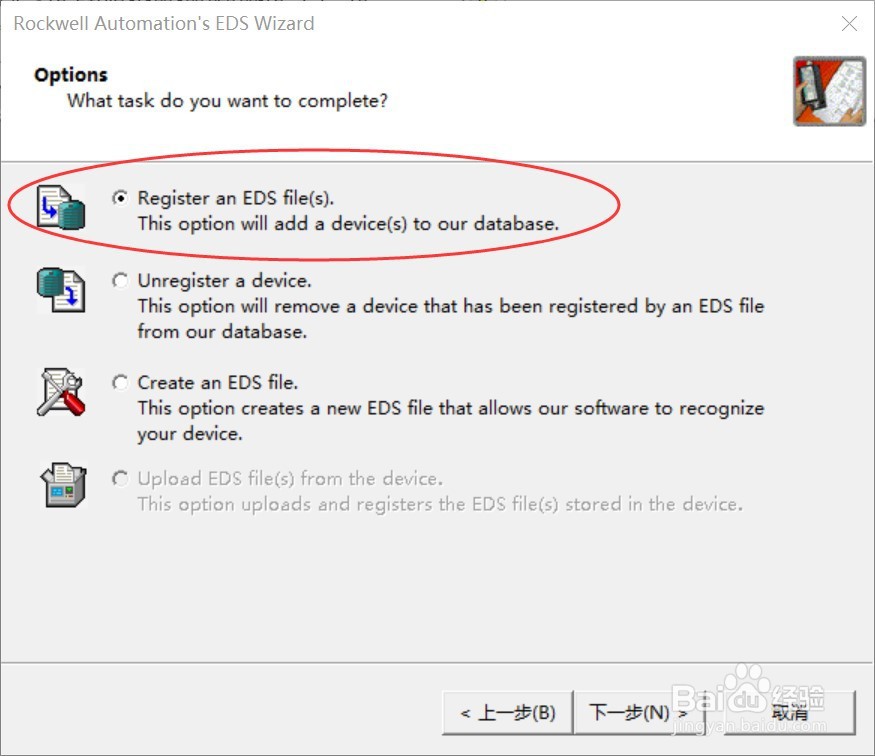

2、3, 选择“RegisteranEDSfile(s)”，点击下一步：

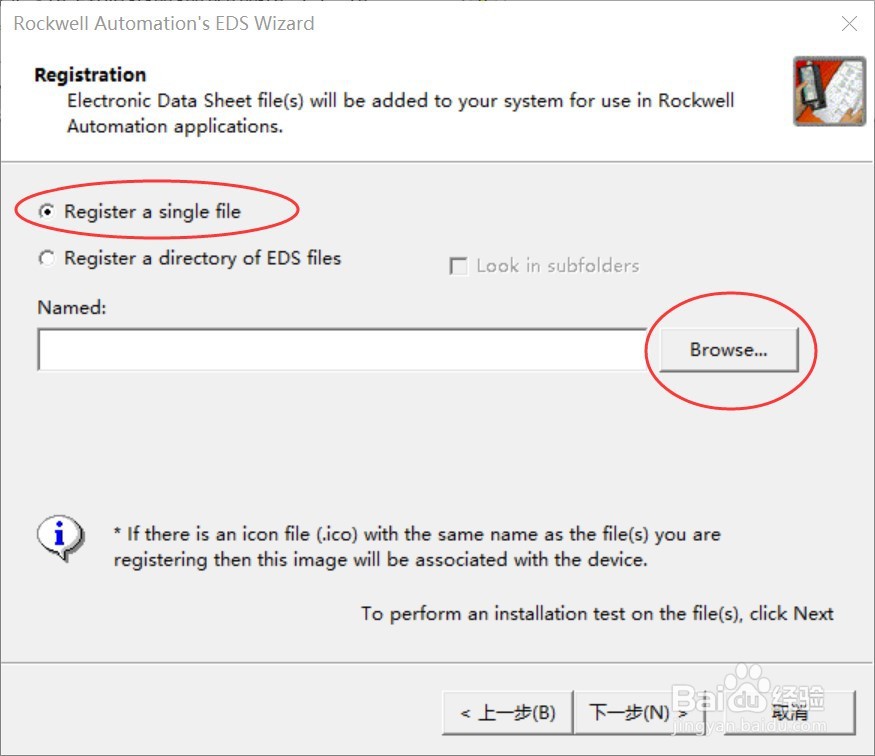

3、4, 选择“Registerasinglefile”：

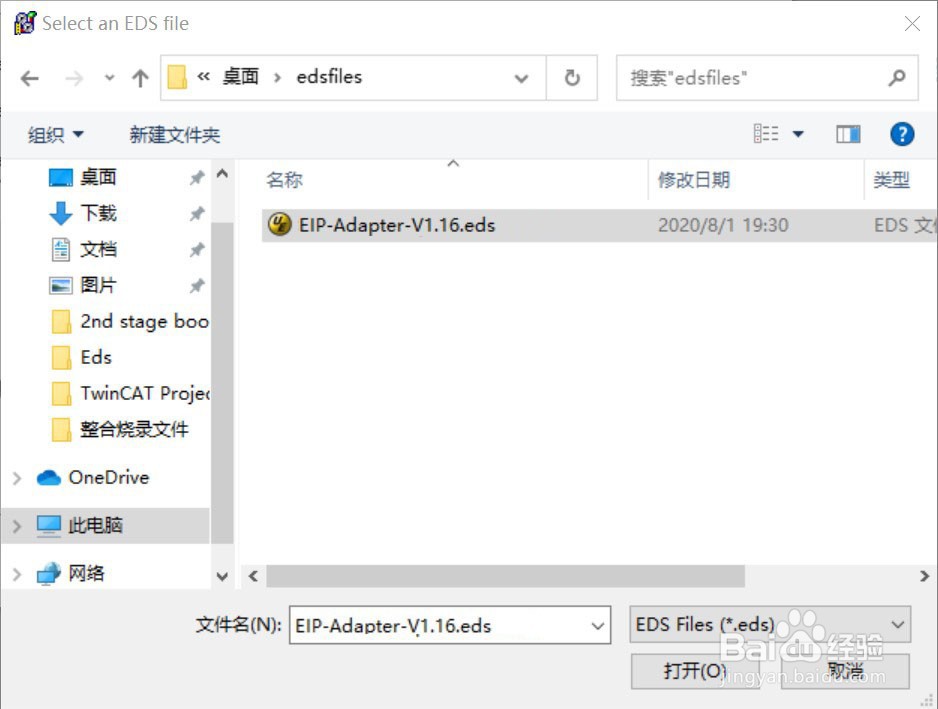

4、5, 通过“Browse”选择要安装的eds文件：

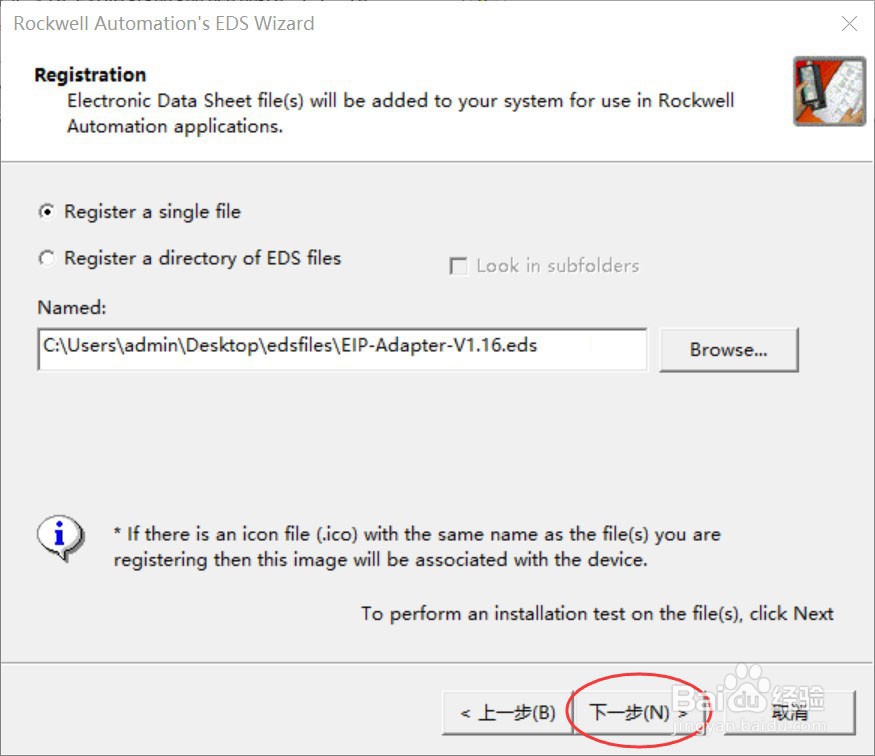

5、6, 点击下一步，直到安装过程完毕。

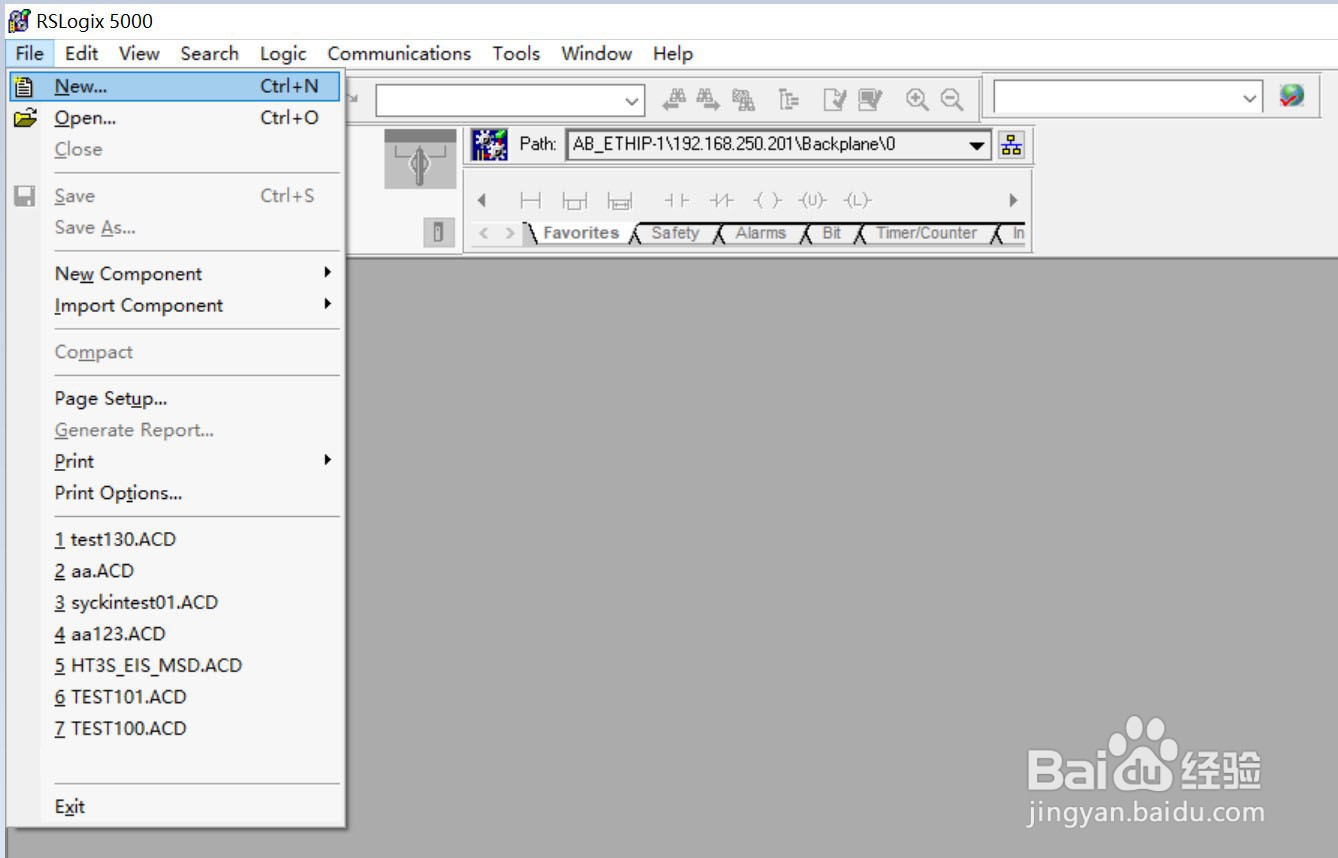

6、7, 新建工程：运行RSLogix5000程序，选择菜单File->New，弹出对话框：

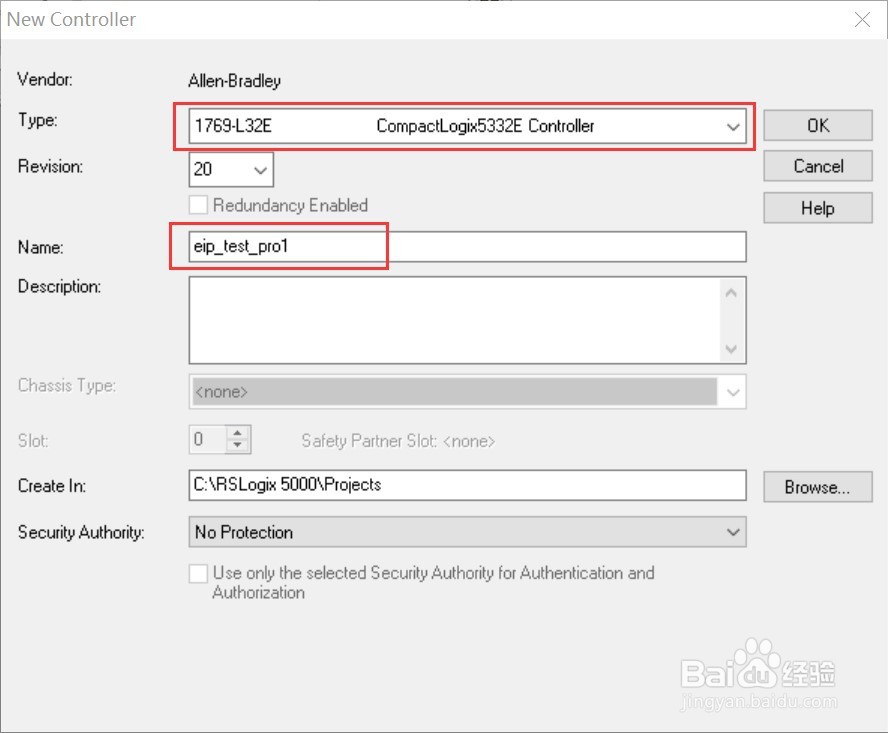

7、8, 在“Type”中选择控制器的型号，在“Name”中填写项目的名称，点击OK完成创建。

8、9, 添加网关：在ControllerOrganizer栏中，右键点击“1769-L23EEthernetPortLocalENB”，选择“NewModule”

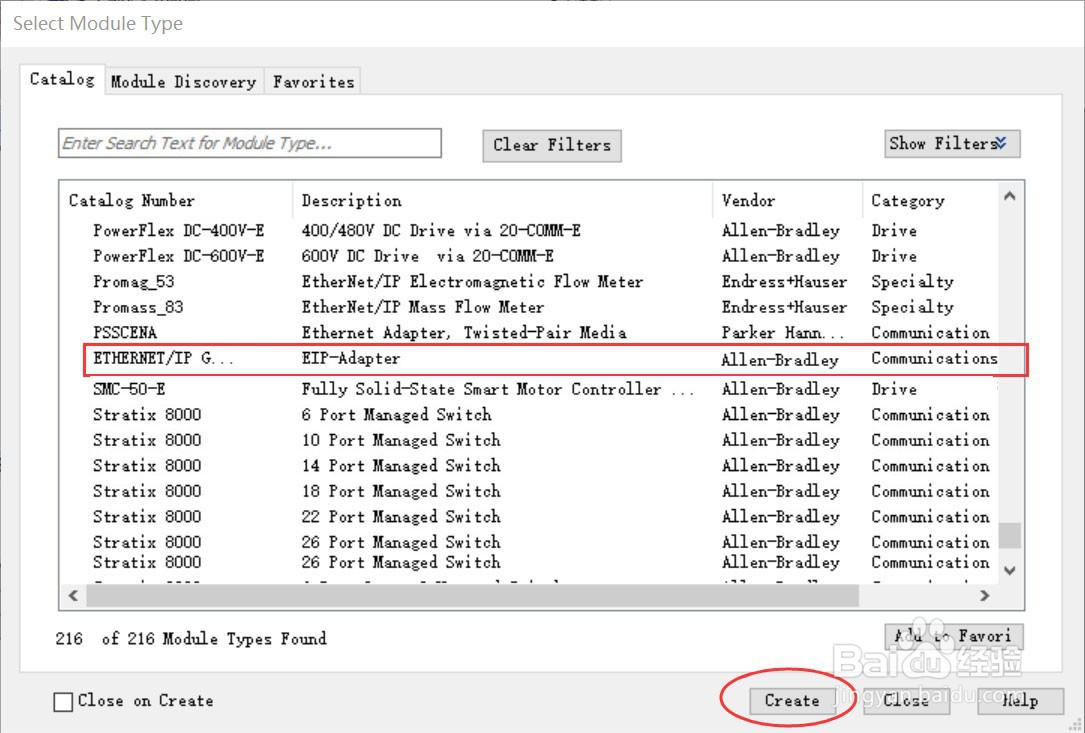

选择要添加的设备，点击“Create”：

9、10, 在“Name”中填入捷米JM-EIP-DNT网关的名称，在“IPAddress”中填入网关的IP地址，点击“Change”设置网关的输入输出数据长度。

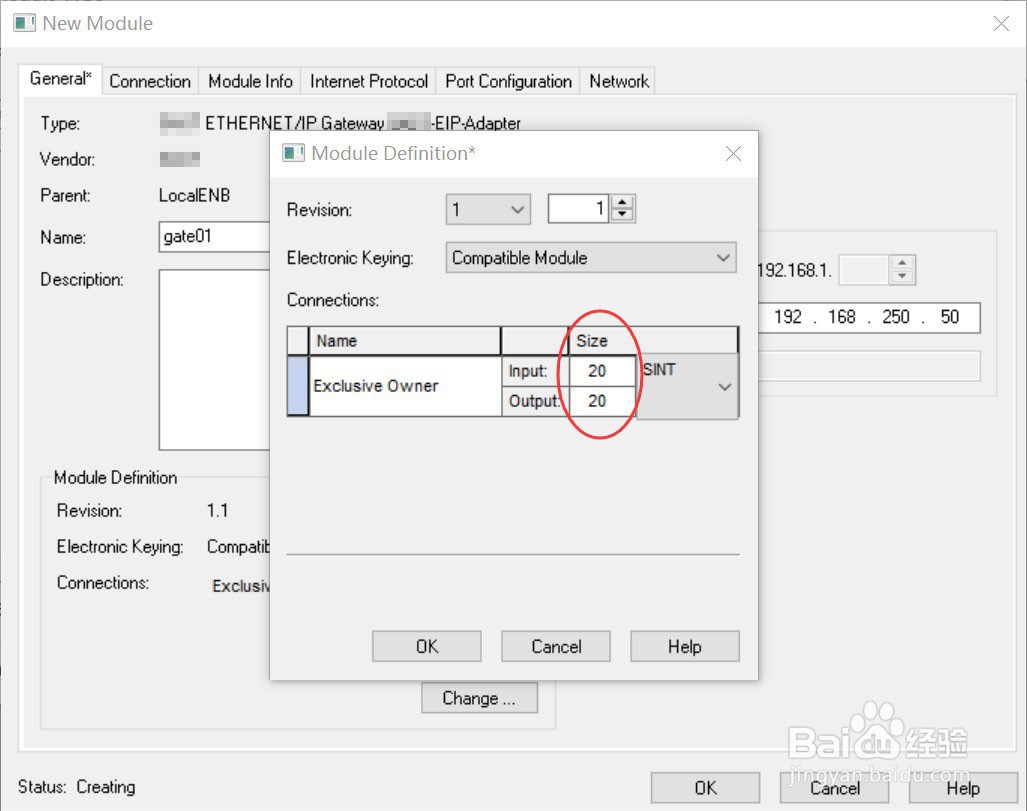

10、11, 下图举例设置了20字节的输入数据和20字节的输出数据

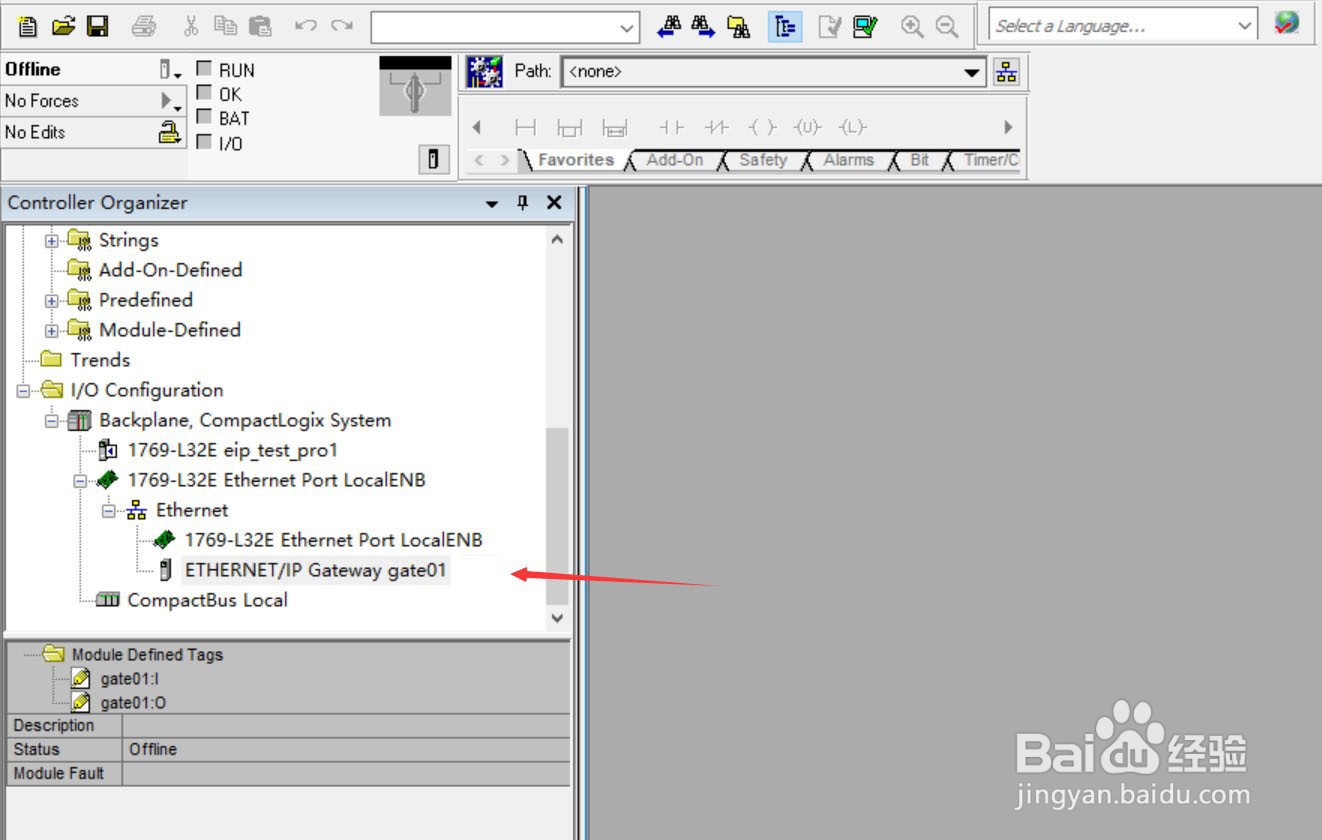

11、12, 点击OK操作完毕后，可以看到在项目中已经添加了网关：

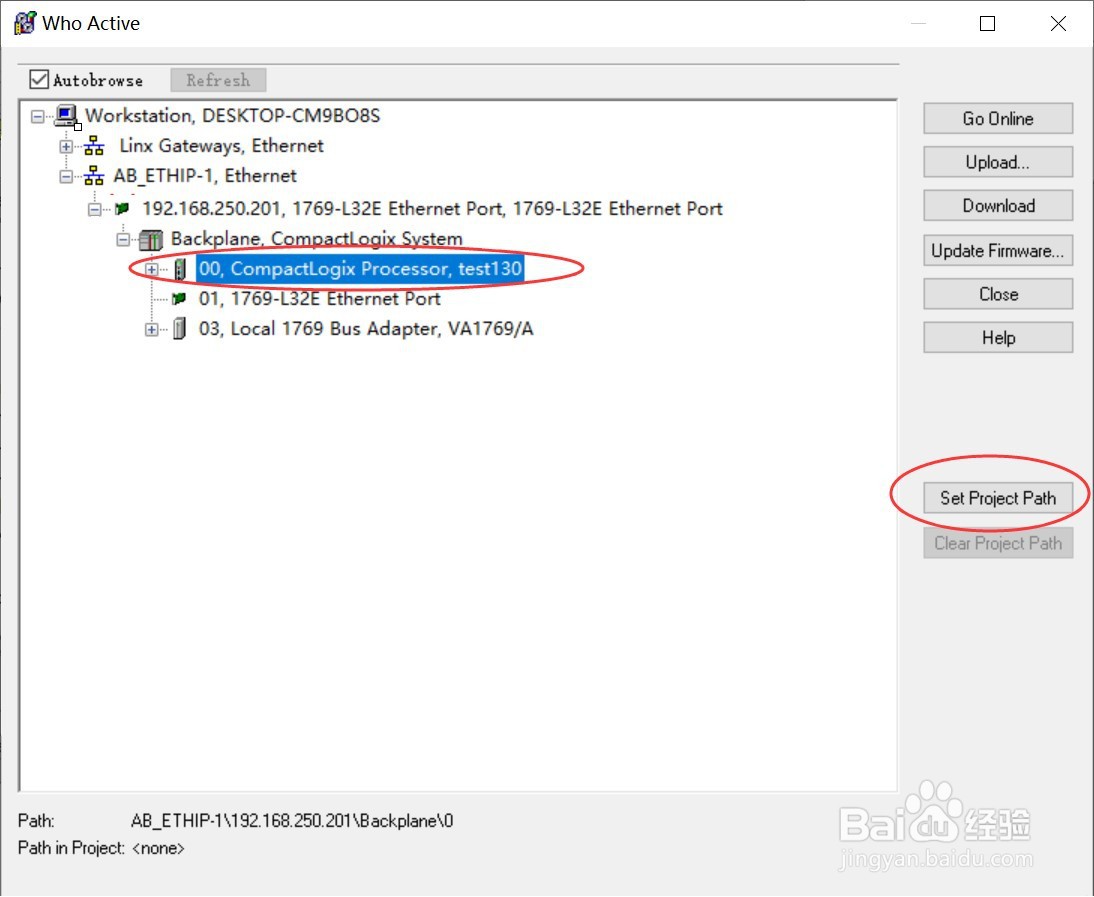

12、13, CompactLogixProcessor，网关p选项，点击右下角的SetProjectPath。然后点击Close，完成设置。

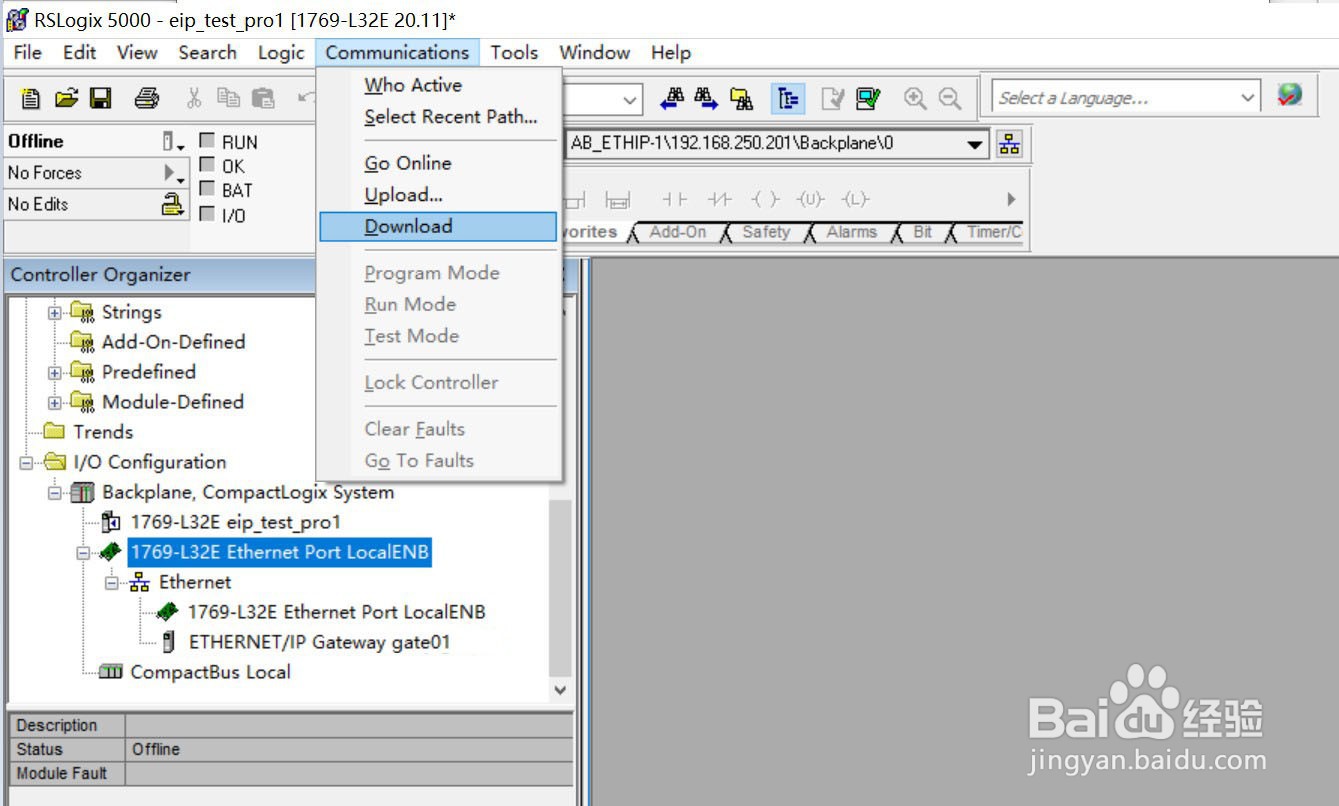

13、14, 点击菜单Communications->Download，下载工程到PLC中：

14、15, 下载完毕后，网关的FAL指示灯灭，OK指示灯亮，表示ETHERNET/IP已经通

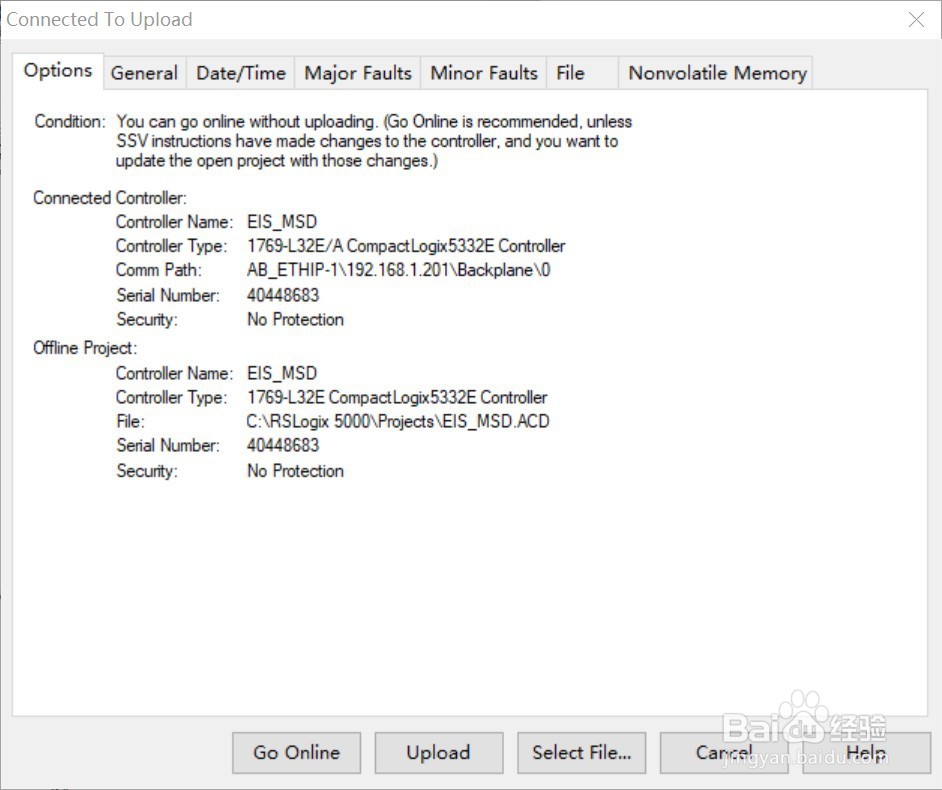

16, 在线监视数据：点击菜单Communications->Upload，在下图中点击Upload，直至上传完成。

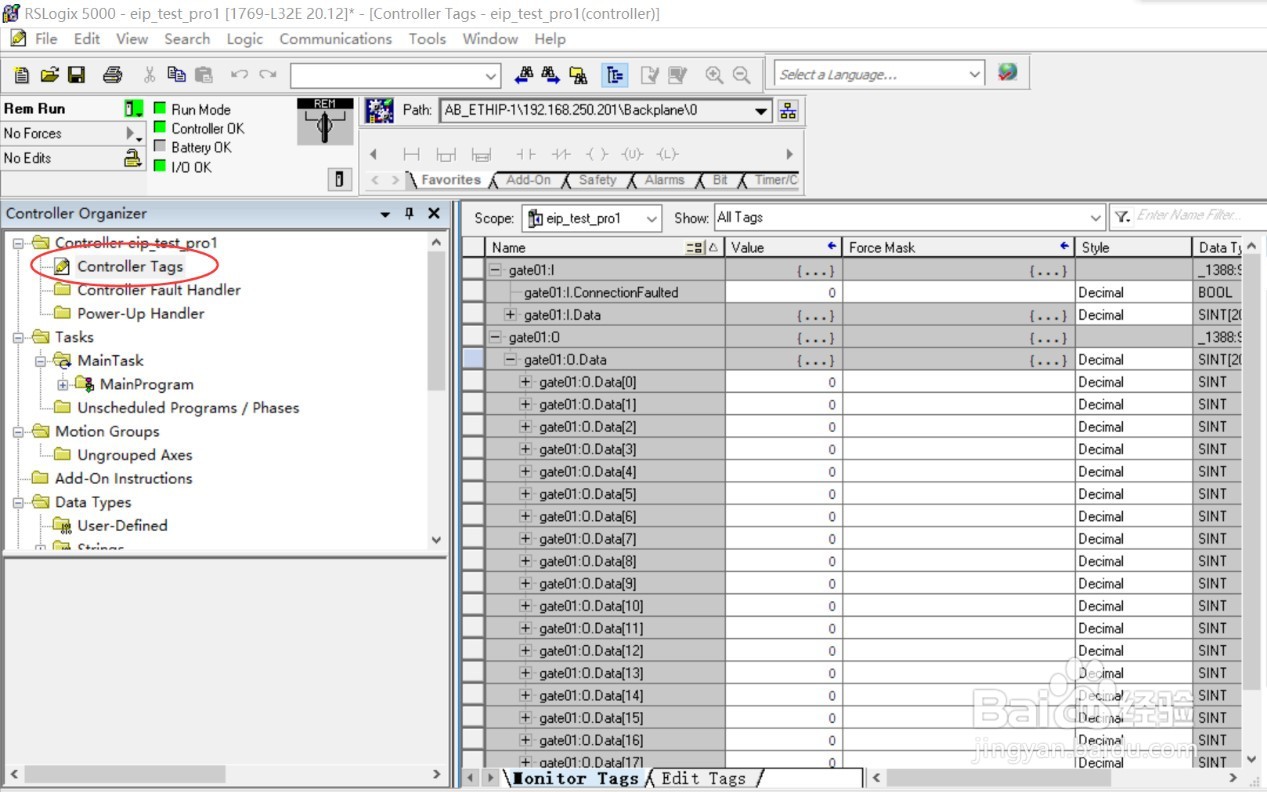

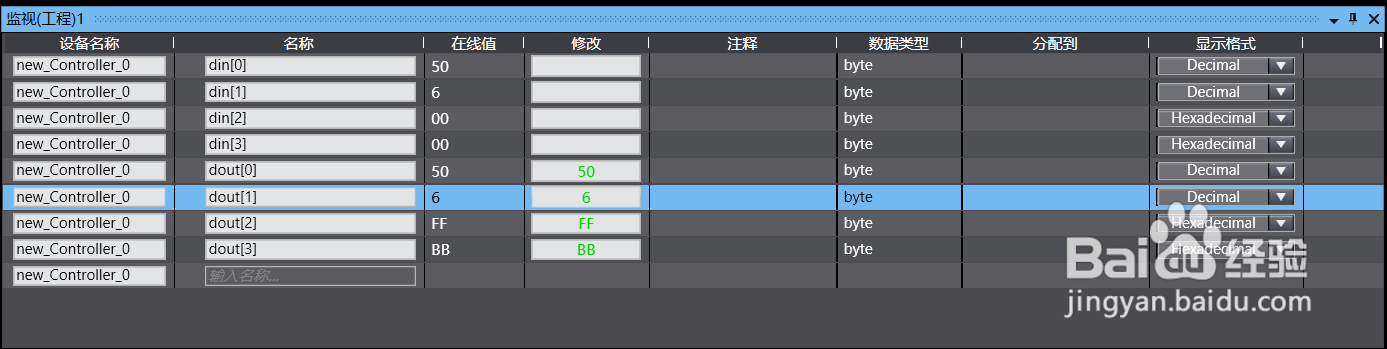

15、17, 点击“ControllerTags”，在弹出的画面中可以检测到网关上传的数据：

16、18, 配置DEVICENET的输入输出长度

1.捷米JM-EIP-DNT网关的输出占用2个字节，第一个字节是“给定DEVICENET输入长度”，第二个字节是“给定DEVICENET输出长度”

17、19, 配置捷米JM-EIP-DNT网关的DEVICENET从站

以台达PLC为例进行介绍。首先打开DEVICENET通讯驱动软件。

打开DeviceNetBuilder，点击菜单栏：设置/通讯设置，驱动选择COMMGR里添加的通讯接口。

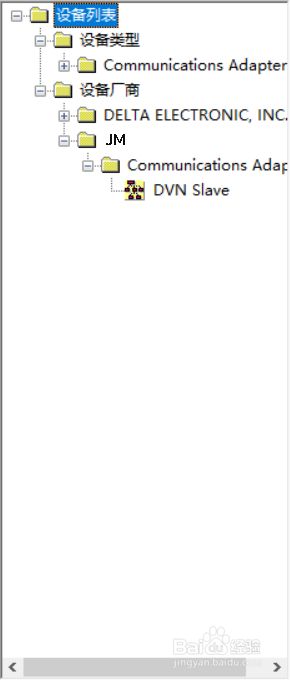

把EDS文件导入DeviceNet配置软件，点击菜单栏工具/EDS操作

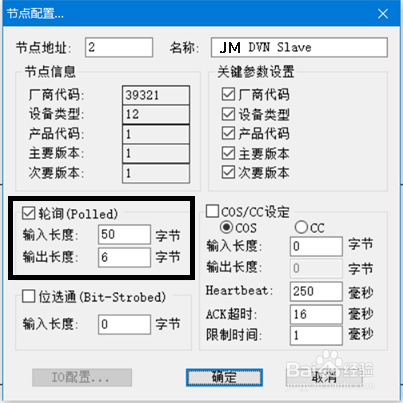

18、22, 注：此处输入长度、输出长度需要与网关配置的DeviceNet输入输出长度一致

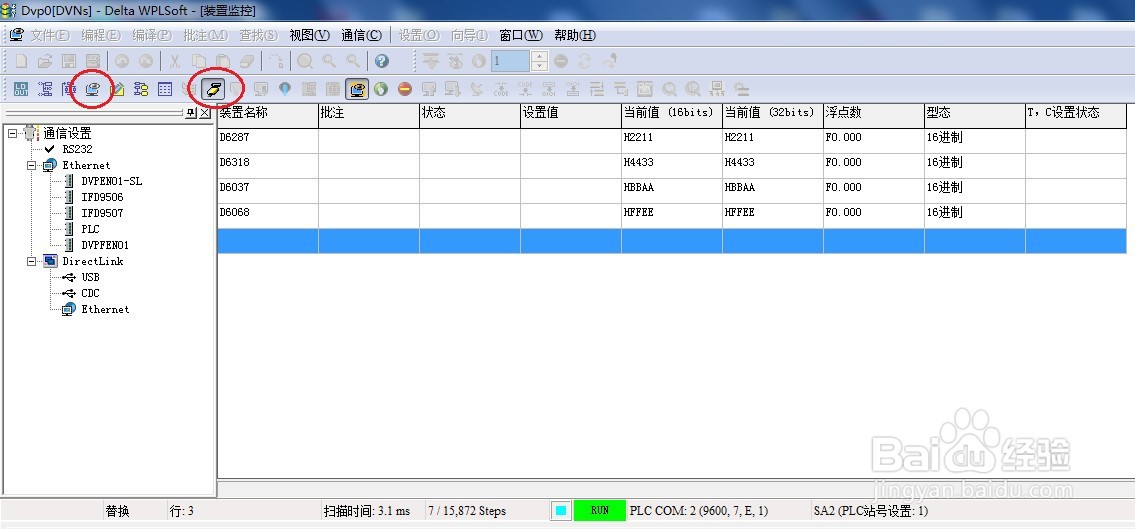

23, 打开PLC软件WPL，可以通过监控表进行数据的监控和操作。
