混合特征的创建（三）

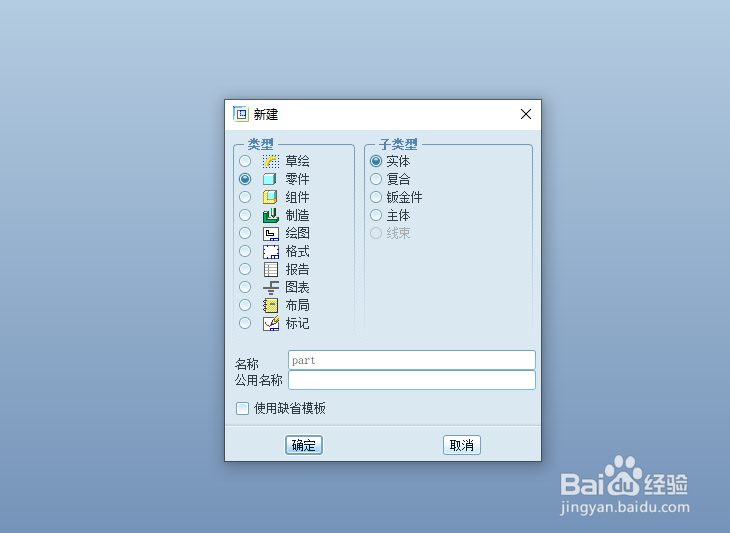

1、1.秃赈沙嚣建立新文件 （1） 单击工具栏中的新建文件按钮。 （2） 在〖新建〗对话框中选择“零件”类型， 在〖名称〗栏输入名称“part”，单击【确定】按钮，进入零件设计工作界面。

2、2.选择旋转混合方式 （1） 单击菜单【插入】→【混合】→【伸出项】选项。

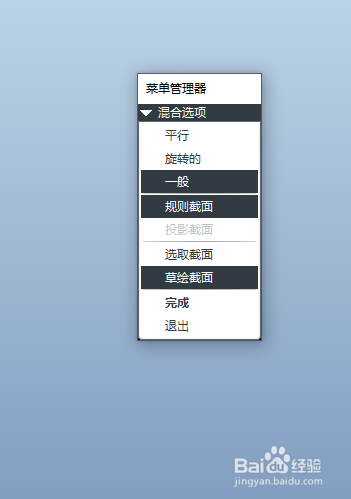

3、2） 在〖混合选项〗菜单中依次单击【一般】、【规则截面】、【草绘截面】、【完成】选项。

4、（3） 在〖属性〗菜单中单击【光滑】、、【完成】选项,以绘制开放的光滑混合特征。

5、3.绘制第一个截面。 （1）选择FRONT 基准面为草绘平面，以RIGHT 基准面为参照面。

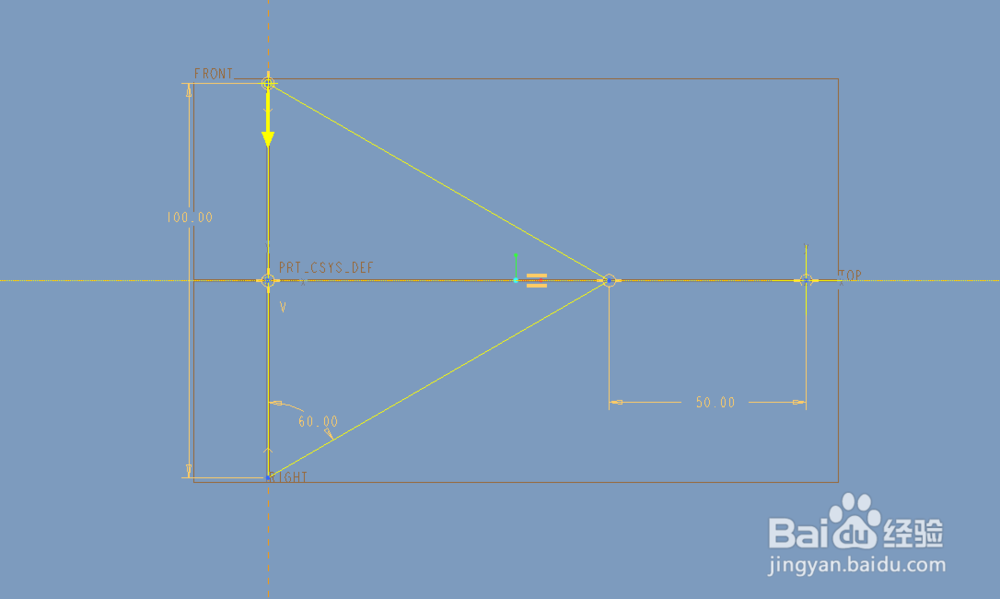

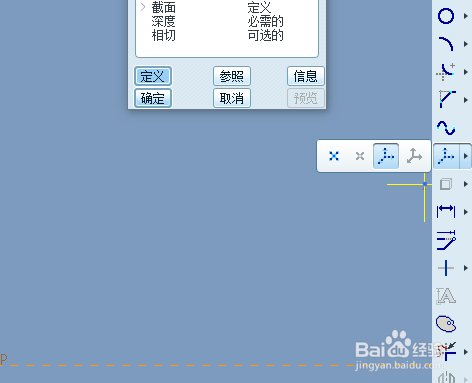

6、（2）点击【草绘】缇吾怩舭——【坐标系】，创建一个相对坐标系（注意不是右边的基准坐标系），并标注此坐标系的位置尺寸，然后绘制第1个截面，如图所示。

7、（3） 单击草绘工具栏中的勾号按钮，完成第1 个截面的绘制。

8、4..绘制第二个截面 （1）根据系统提示，输入第2个截面绕x,y,z轴的旋转角度，其中在绕x轴中输入45°，其余两个旋转角度为0.

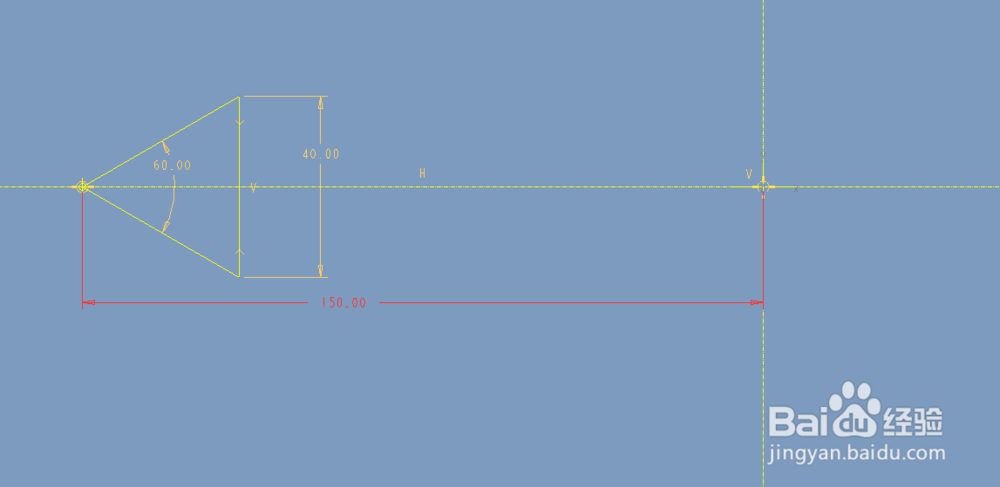

9、（2）方法同上建立相对坐标系并绘制第2个截面，如图 所示。

10、（3） 单击草绘工具栏中的勾号按钮，完成第2 个截面的绘制。（注意两个截面的对应）

11、5.在信息区出现的“是否继续下1个截面”的询问 框中单击【否】按钮，结束截面的绘制。

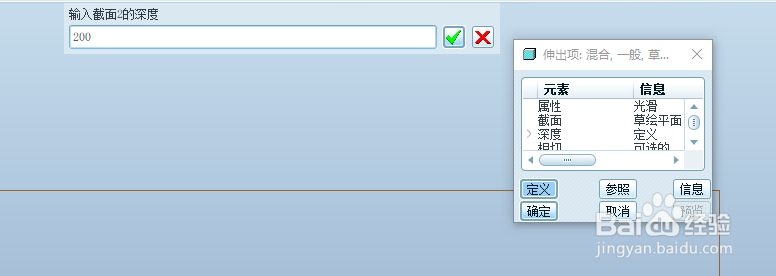

12、6.输入截面2的深度200.

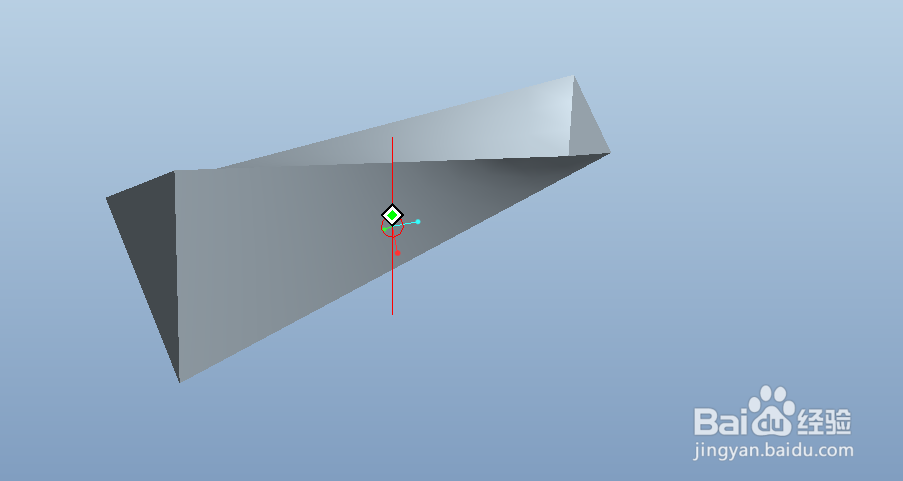

13、7.单击模型对话框中的【确定】按钮，完成旋转混合特征的建立，结果如图 所示。
