UG10.0工程图如何调整标注的箭头方向？

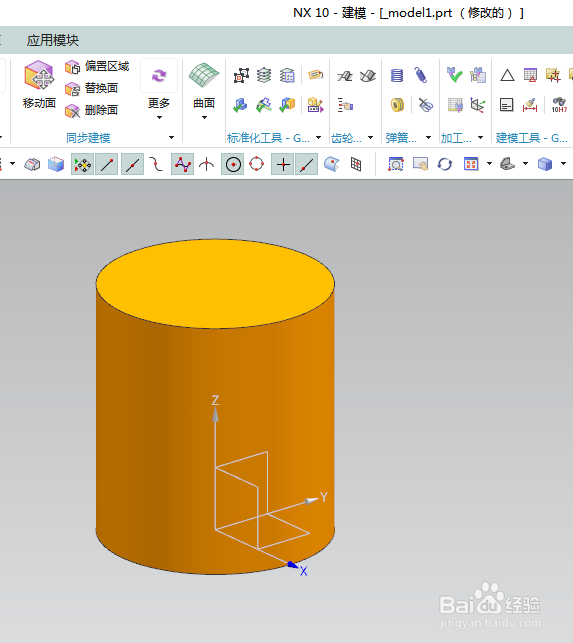

1、如下图所示，

打开UG10.0软件，

新建一个空白的模型文件，

然后执行【菜单——插入——设计特征——圆柱体】，

一切默认，快速创建一个圆柱体模型。

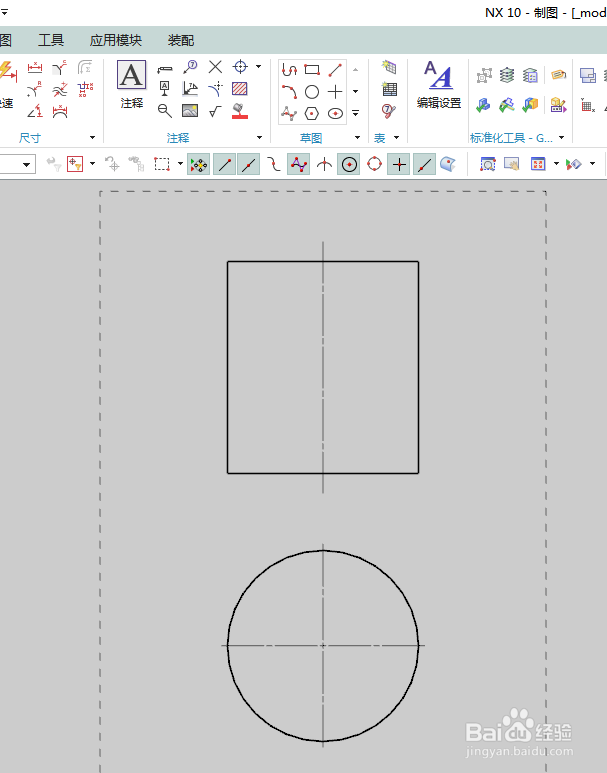

2、如下图所示，

执行【应用模块——制图——新建图纸页——默认完成视图的生成】，

快速的创建一个作为演示所用的简单工程图。

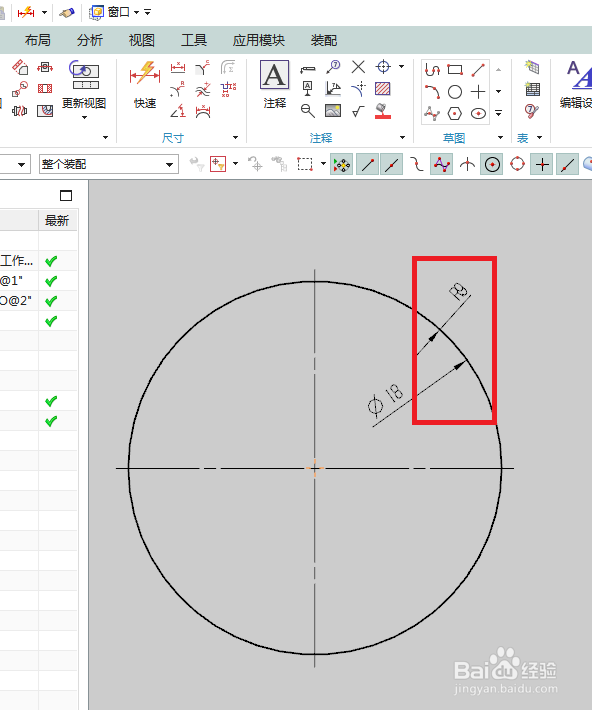

3、如下图所示，

激活标注命令 ，

标注两个尺寸ø18和R9，

ø18尺寸的箭头不存在需要调整，它的箭头始终与文字在一边，

R9尺寸的箭头则可能与文字不在一边，如下图所示，箭头在里边，文字在外边，这就需要调整。

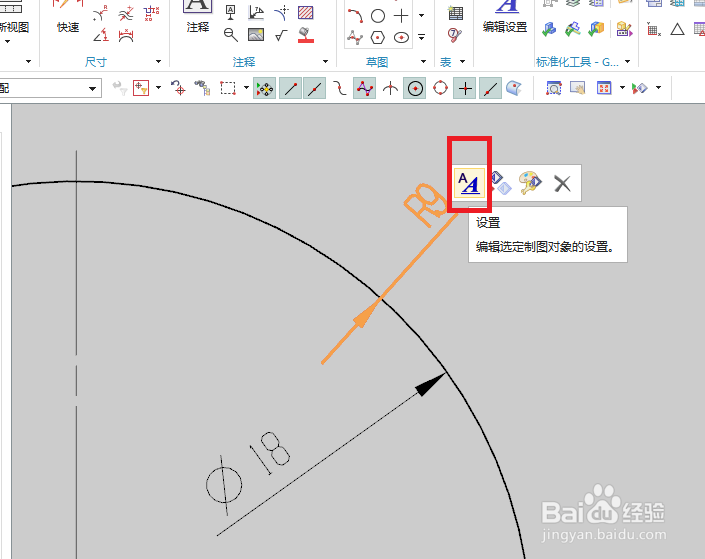

4、如下图所示，

鼠标左键选中“R9”这个标注，

然后在弹出的菜单中点击“设置”图标。

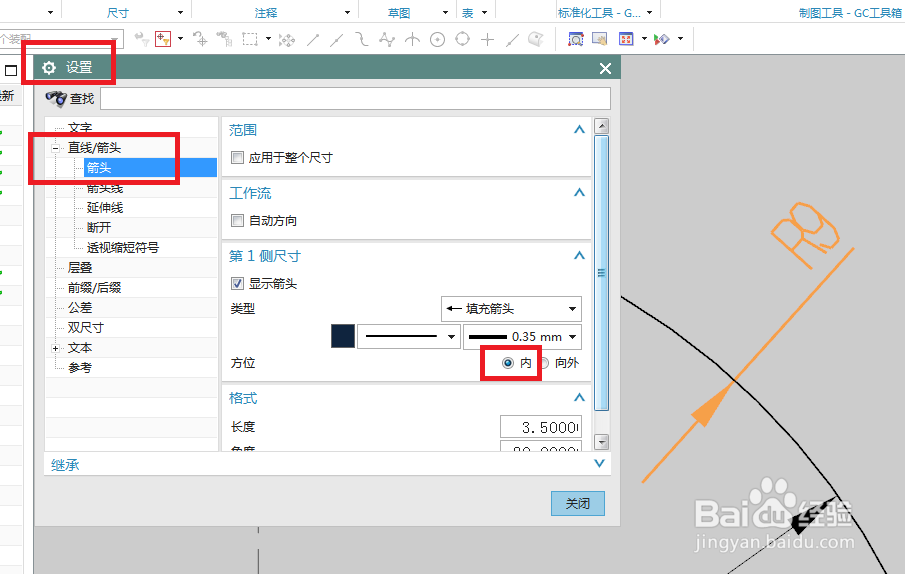

5、如下图所示，

软件弹出一个“设置”对话框，

在对话框左边的树状图中点击“文字”，

然后在对话框的右边找到红色框选所在的内容“内”（方位）。

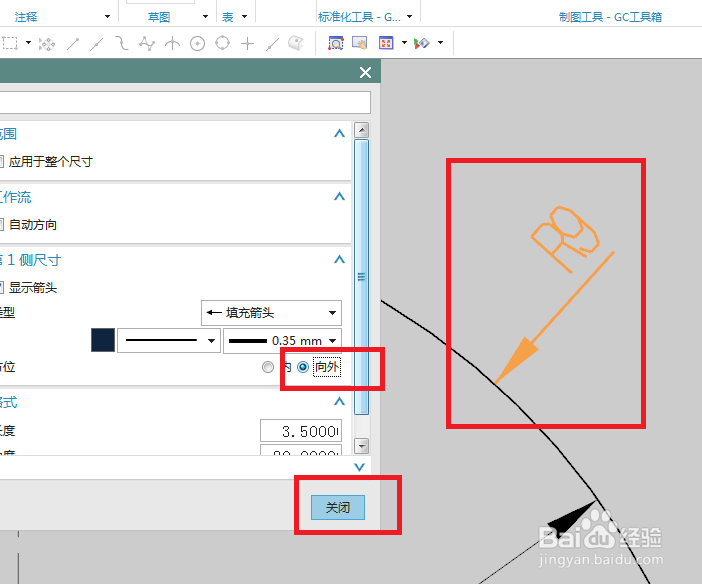

6、如下图所示，

我们点击“向外”，

然后看着标注的预览，箭头在外边了，与文字在同一方位，

可以点击“关闭”了。

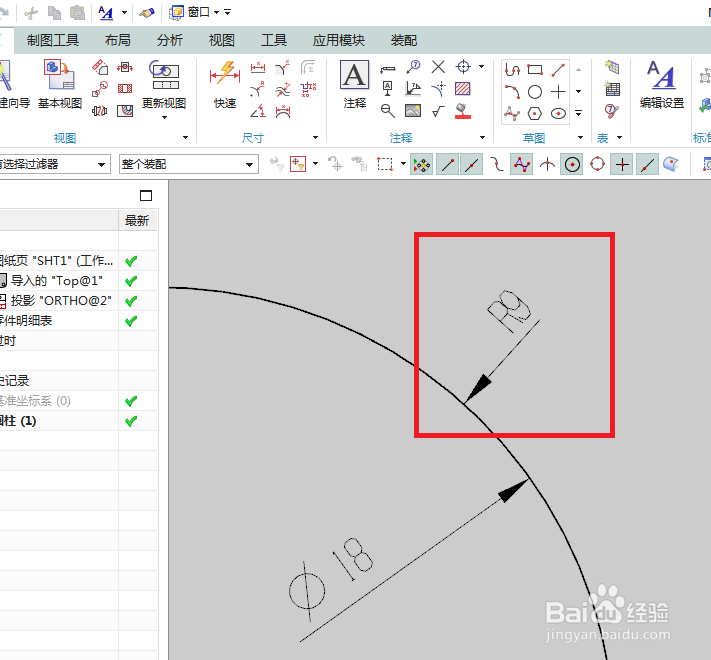

7、如下图所示，

经过以上一系列操作，

我们成功将R9的标注箭头调整成了在圆外边，与文字在同一方位。

至此，

操作完成。
