CAD中的Byblock、Bylayer是什么意思

1、我们在使用CAD的时候，在线型或者是颜色，线宽里都是有Byblock、bylayer选项的。

1、其中的Byblock是对象随块的属性，一般都是图块才用这个的。

2、比如我们绘制一个矩形，设置颜色为洋红色，然后成块。

3、成块后，我们会看到这个块的颜色选项显示的是Byblock，而不是成块前的洋红色。

4、我们选择这个块，修改它的颜色，它还是显示的是洋红色。

5、想要修改它的颜色，就需要到块编辑界面修改。我们双击这个块即可进入块编辑界面。

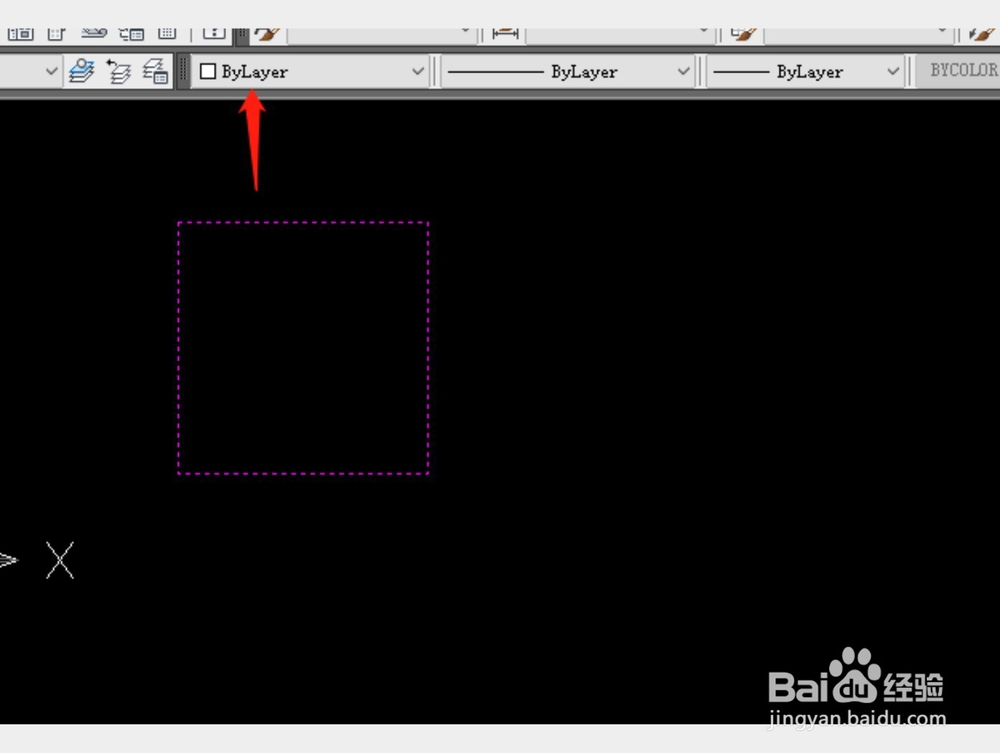

1、bylayer是随着图层的样式，一般设置为这个需要在图层里设置样式。

2、比如我们新建个图层，颜色设置为青色，线型为虚线。

3、在这个图层下我们绘制一个矩形，然后这个矩形的样式是随着图层来的。

4、我们在颜色，线型选择器里，会发现bylayer样式变成了图层里的设置了。想要使图形样式随着图层走，就必须选择bylayer。

1、Byblock是对象随着快的属性

2、bylayer是对象随着图层的属性

3、更改块的属性，需要在块编辑器里设置

4、更改bylayer显示，需要在图层里设置
