三菱PLC有哪些通讯协议

有几种常用的方式，分别如下：CC-LINK，N:N网络连接，并联连接。

1、CC-LINK连接

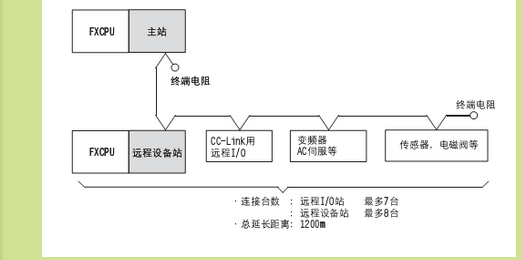

CC-LINK连接图如下：

对应的PLC可为FX1N、FX1NC、FX2N、FX2NC、FX3U、FX3UC，因为在使用CC-LINK通讯时要扩展CC-LINK模块，而FX1S没有扩展模块功能，故FX1S不能用于此通讯方式。

（1）FX1N/FX2N/FX3U即可以作为主站，也可以作为远程设备站使用。

此种通讯因为要加CC-LINK通讯模块，所以成本较高。

（2）在CC-LINK网络中还可以加入变频器伺服等符合CC-LINK规格的设备。

2、N:N网络连接

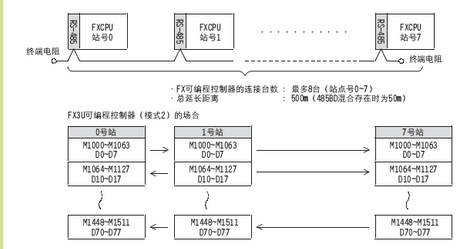

N:N网络连接连接图如下：

3、并联连接

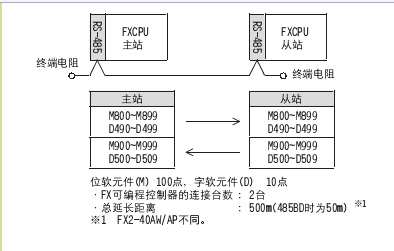

并联连接图如下：

（1） 通讯对象是FX1S、FX1N、FX1NC、FX2N、FX2NC、FX3U、FX3UC同一系列的PLC之间。

（2） 该通讯在PLC间进行1:1通讯，进行数据交换，只能满足2台PLC的通讯。
