广联达BIM钢筋中怎么三点定义斜板

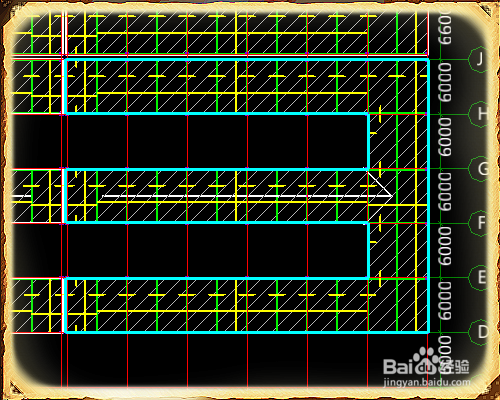

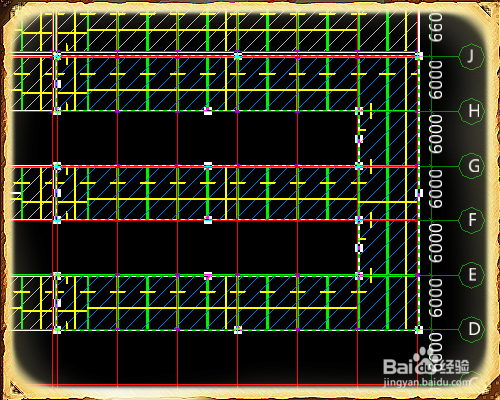

1、首先我们在打开的工程中选择需要倾斜的板，如果不是一个整体可以合并后选择，或者每块板单独计算坡度后修改。

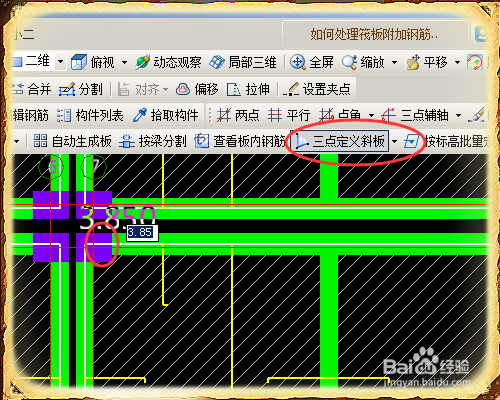

2、选择板后我们点击绘图区域上方的三点定义斜板按钮。

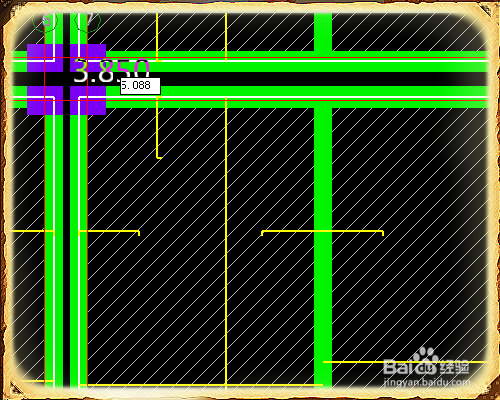

3、然后我们在弹出的对话框中输入该点倾斜后的标高，输入完成后按回车键确定。

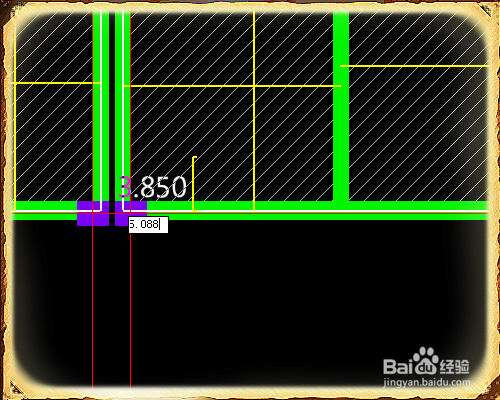

4、按下回车后会自动跳转到下一个点的设置，我们输入该点击的标高，完成后按回车键确定。

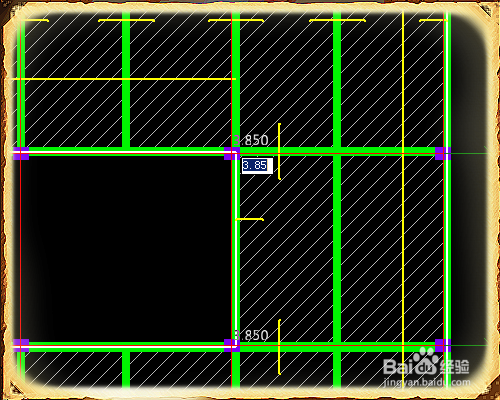

5、然后我们在第三个点输入该点击的高程，按回车完成斜板的定义。

6、这是设置后的斜板箭头的方向是倾斜的方向，次定义的板只能但坡倾斜，如果需要多坡，可以把板分割后分别倾斜。

7、这是三维模式下倾斜的板的效果。
