proe修剪命令怎么用

Proe修剪命令是用来修剪曲线和曲面的一个工具，是建模前期曲线搭建调整和构造修整面的时候常会用到的命令；要建立一个比较复杂的模型常常需用到一些辅助线和面的搭建，所有学会并用好修剪命令是更好的使用ProE的一个基础技能之一。

工具/原料

ProE 软件

修剪命令使用方法

1、曲线修剪

  a、可用作曲线修剪的对象有：曲线上的点、和曲线相交的线、和曲线相交的面（点线面可以是绘制的也可是基准点线面）。

b、修剪步骤：选择要修剪的曲线——点击修剪命令——选择修剪用的点、线或面——确认剪切掉的部分（箭头方向，曲线变黄的是要保留的）——确认完成修剪。

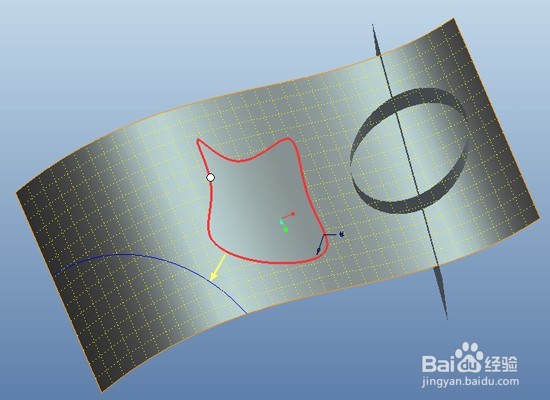

2、曲面修剪

   a、可用作曲面修剪的对象有：曲面内封闭的曲线、横穿曲面的曲线、曲面内封闭的曲面，横穿曲面的面。

b、修剪步骤：选择要修剪的曲面——点击修剪命令——选择修剪用的线或面——确认剪切掉的部分（箭头方向，曲面变黄色网格线的是要保留的）——确认完成修剪

3、实体修剪

  a、用拉伸、旋转或扫描生成的实体直接用选择减去即可。

b、穿过实体的封闭面、或与实体交叉的封闭面；选择面——点实体化——选择减去——确认方向——点确认即可。
