cad怎么在布局中设置多边形视口

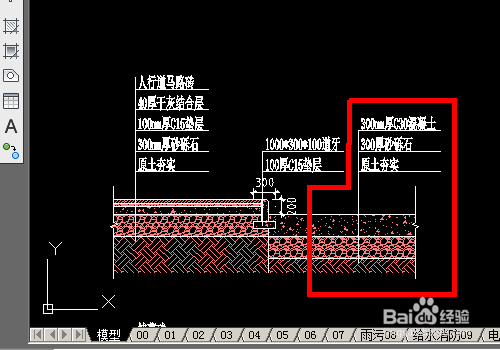

1、首先我们在模型中可以看到，我们想要在布局中显示红色框内的图形。

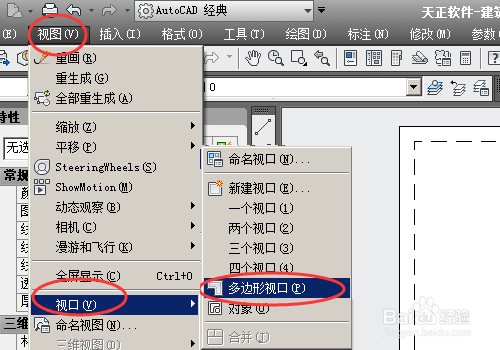

2、然后我们切换到布局，点击视图--视口--多边形视口。

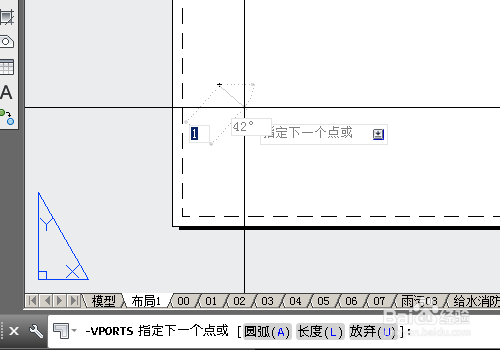

3、然后在布局中绘制多边形视口，绘制方法类似多段线。

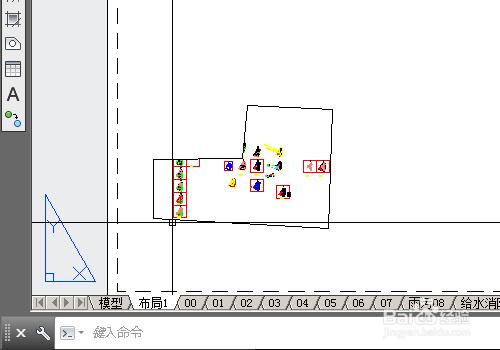

4、我们绘制好的视口。

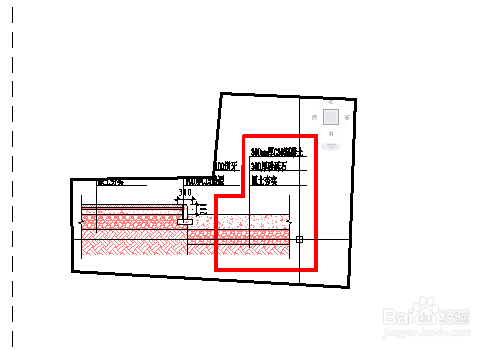

5、视口绘制好以后，我们来调整视口显示的图像，双击视口内部，进入视口，用鼠标滑轮缩放，找到我们需要显示的图像。

6、然后设置视口比例，如果对比例没有要求的话可以不设置。我们双击布局外的模型空间退出视口编辑，单击视口边线，在特性中根据需要设置比例。

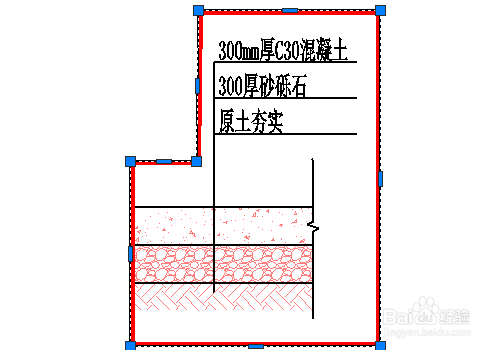

7、比例设置好以后，我们来设置视口的边线，调整到不显示不需要的图形。单击选择视口后点击视口的蓝色点可以调整。

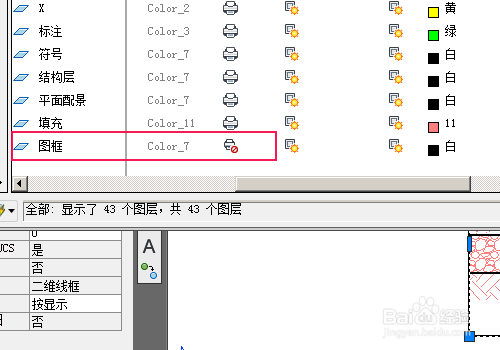

8、然后我们删除模型中的红色线宽，再设置不打印视口边线。

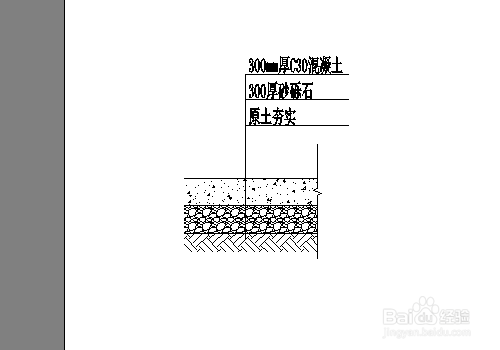

9、然后我们来打印预览一下看看打印的效果。
