CAD中怎么用多段线画箭头

1、第一步：打开我们要绘制箭头的cad文件，这里我用一个空白文件给大家做演示，如图所示：

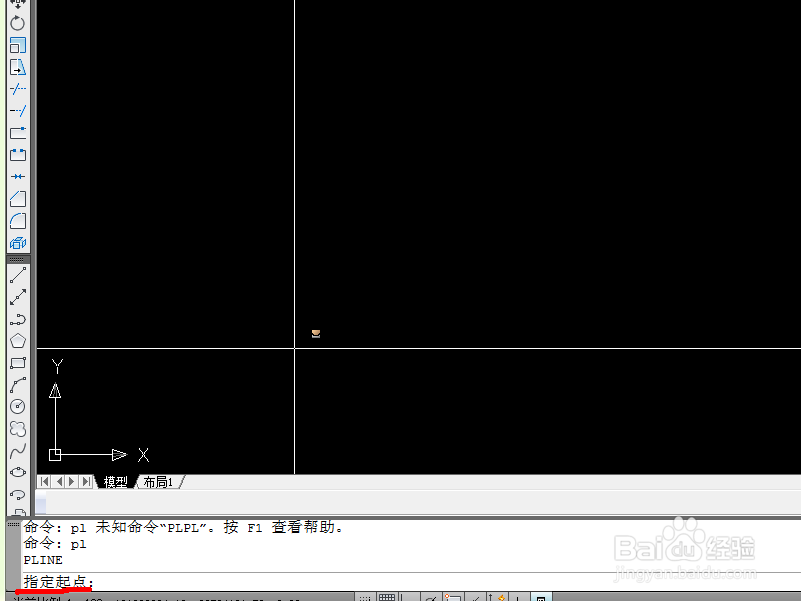

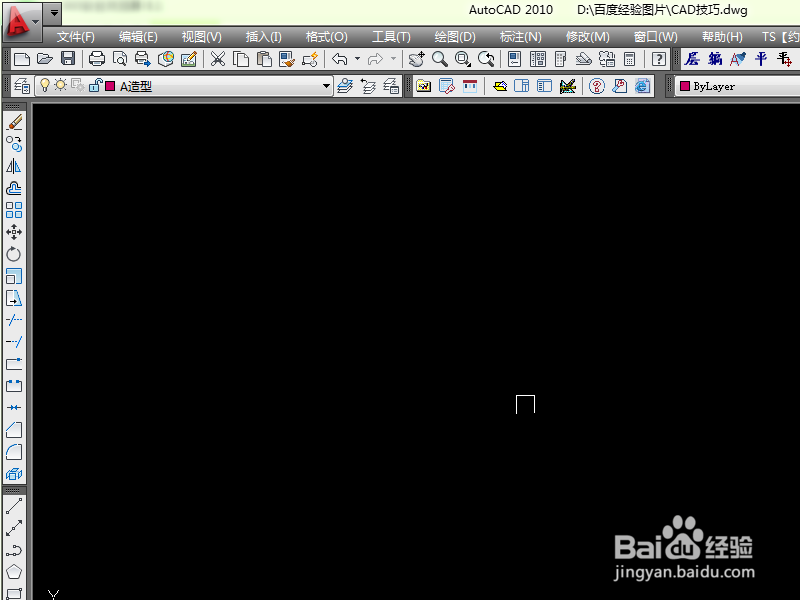

2、第二步：可以在cad下方的命令窗口输入快捷键“pl”或者在cad上方的“绘图”里面选择“多目愿硅囫段线”都可以，这里我用快捷键给大家进行演示，在命令轻拔吴悃窗口输入“pl”后，点击ENTER键确认，会在命令窗口有一个“指定起点：”的指示。如图所示：

3、第三步：我们在cad图纸上点击鼠标左键，确定一个起点，如图所示：

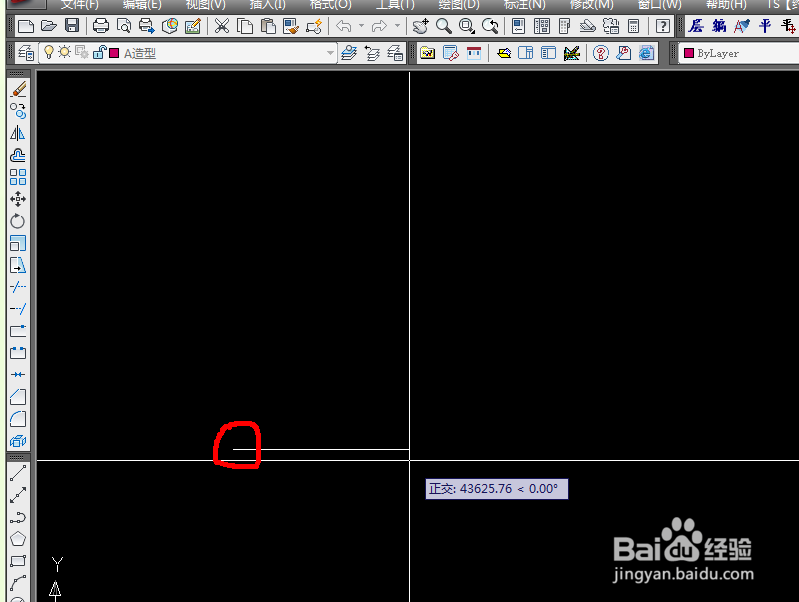

4、有人可能会看到这是一条笔直的直线，这是为了让我们画的箭头在水平方向是笔直的，我们可以用快捷键“F8”，或者是cad下方的“正交模式”选项，如图所示：

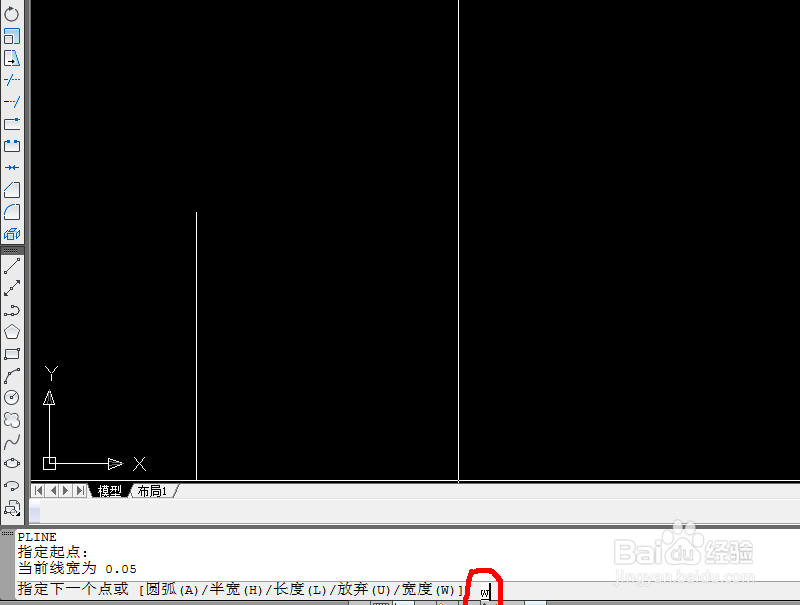

5、第四步：我们指点起点之后，命令窗口会出现下面的提示“指定下一个点或 [圆弧(A)/半宽(H拘七呷憎)/长度(L)/放弃(U)/宽度(W)”，这里我们选择宽度（W），在命令窗口输入“W”。在唁昼囫缍这条提示上面还有一个“当前线宽为0.05”的提示，这条是告诉我们我们现在画的线宽度是0.05，这里我们暂时不理它。如图所示：

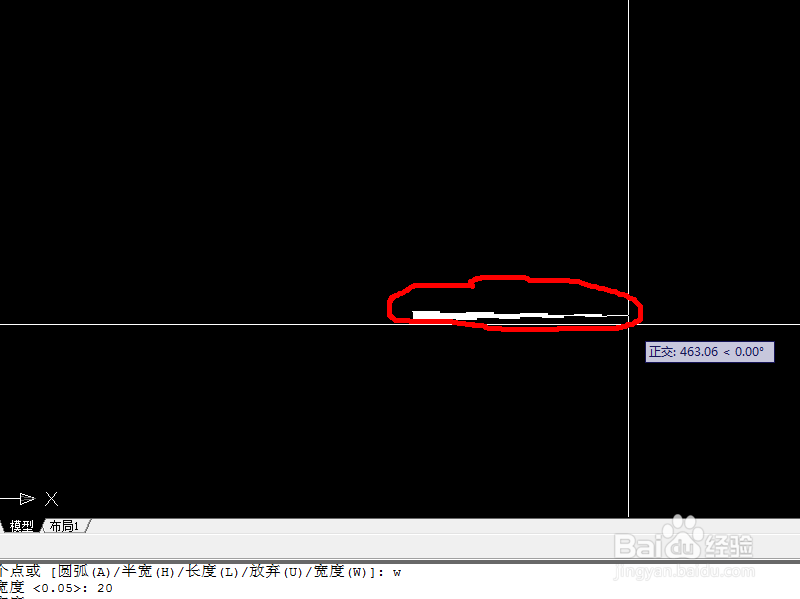

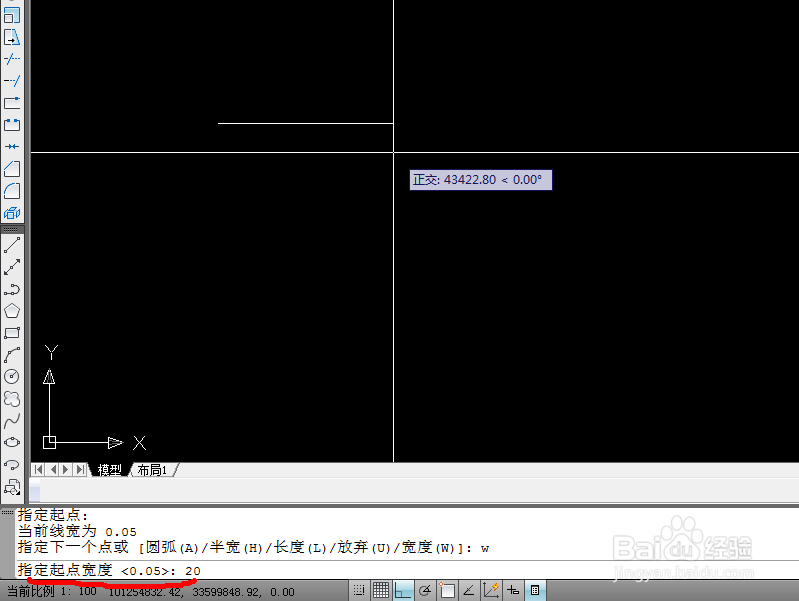

6、第五步：ENTER键确认输入，命令窗口会出现下面的提示：“指点起点宽度（0.05）：”这里我们输入“20”，如图所示：

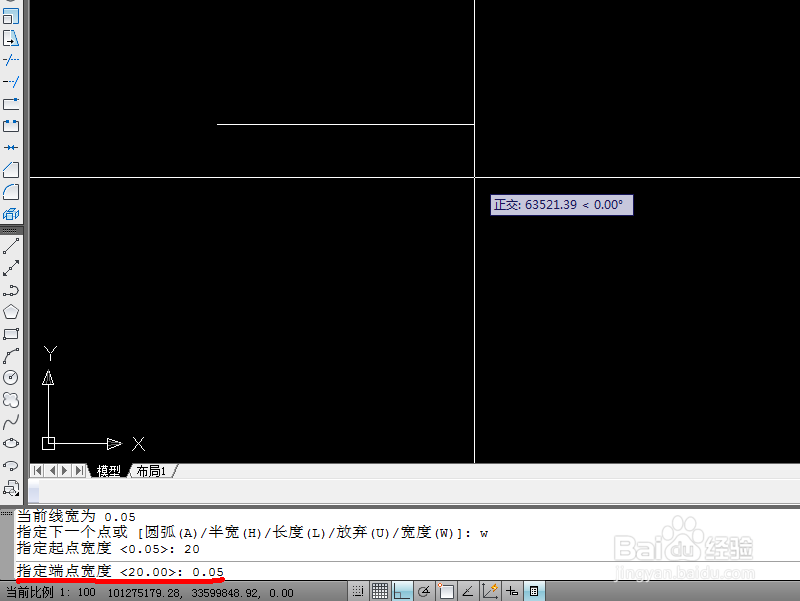

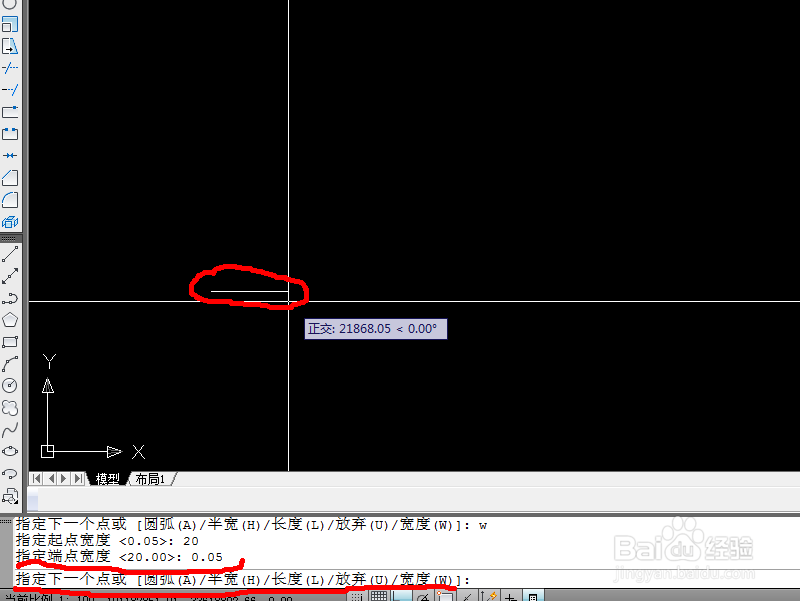

7、第六步：ENTER键确认输入，在命令窗口会出现一个“指点端点宽度（20）：”的提示，我们这里输入0.05，这里20就是我们箭头的左边的宽度，0.05就是箭头右边的宽度，如图所示：

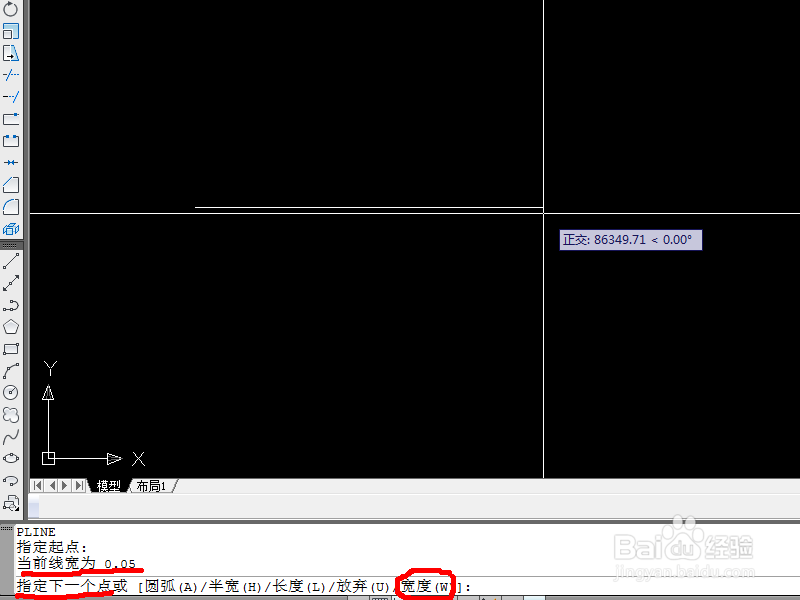

8、第七步：ENTER键确认输入，我们发现命令窗口的提示命令又回到了“指定下一个点或 [圆弧(钽吟篑瑜A)/半宽(H)/长度(L)/放弃(U)/熏雄丕儋宽度(W)]”的提示，而且我们需要的箭头也没有出现，上面的图形看着还是一条直线，如图所示：

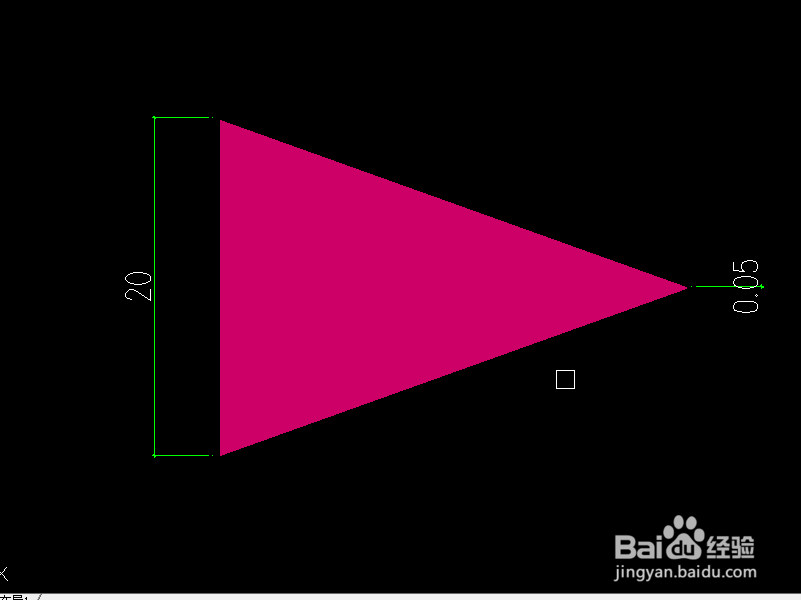

9、第八步：出现上面的原因是因为我们的我们画的箭头太小了，显示出来的就是线，我们可以向前滑动鼠标的中间滑轮，就会看见我们要画的箭头了，如图所示：

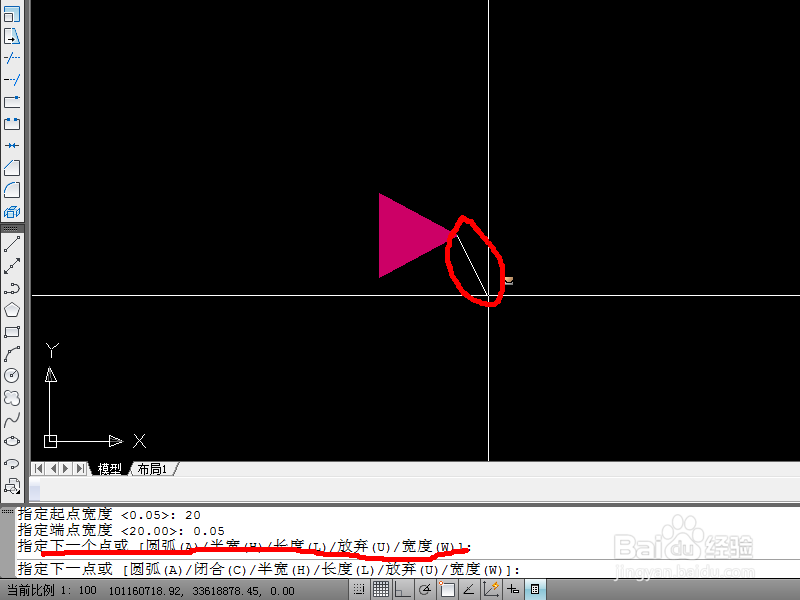

10、第九步：我们将箭头根据需要调整好长短后，点击鼠标左键确认，但是发现，命令窗口还有命令提示，而且所画的箭头前面还连着一条线。如图所示：

11、第十步：这个时候我们只需要，按键盘上面的“ESC”键就可以了的得到我们的箭头了，如图所示：
