SW如何标注工程图的竖直尺寸链
1、首先，打开SW 2018，点击“新建”按钮

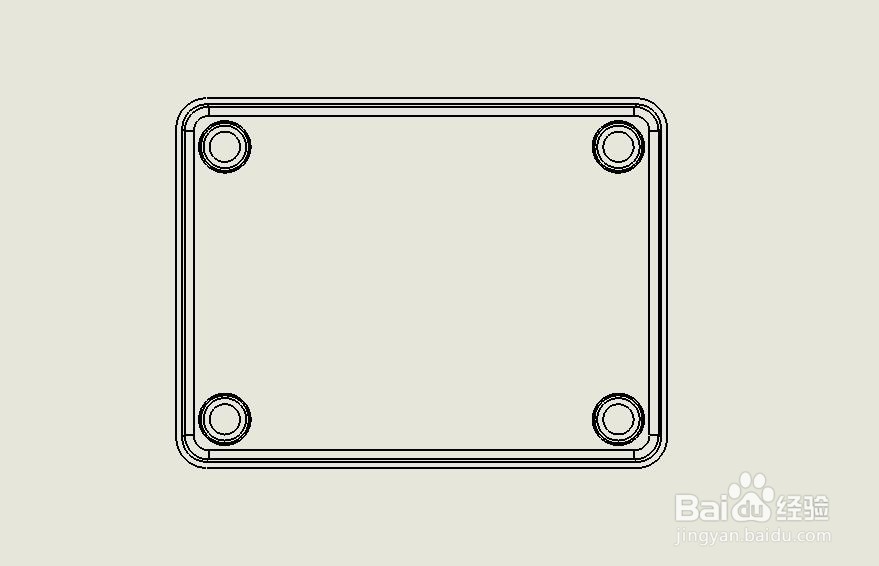

2、其次，新建一个工程图，插入需要标注尺寸的零件图

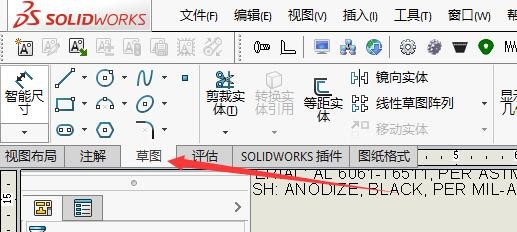

3、之后，选择“草图”标签卡

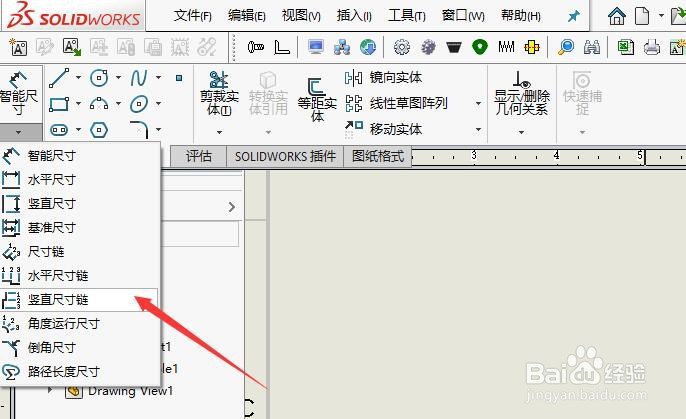

4、再之后，选择“智能尺寸”里的“竖直尺寸链”

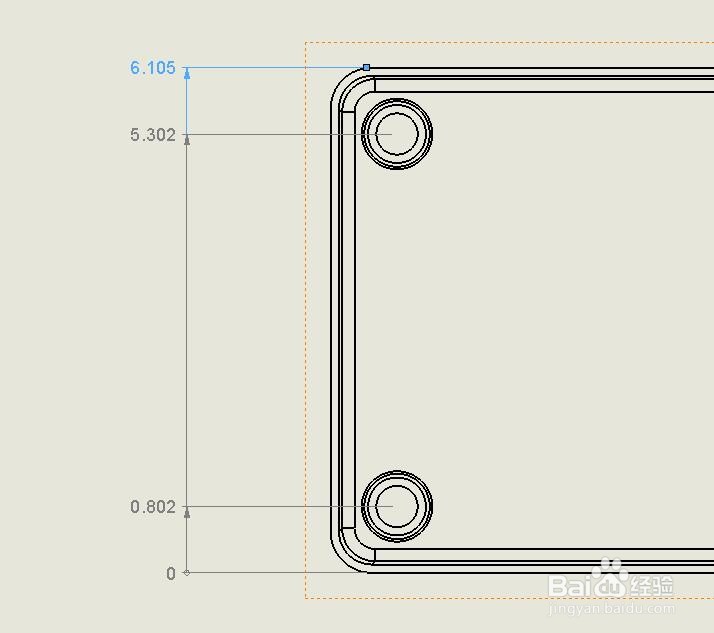

5、最后，确定好竖直尺寸链的基准线后，依次点击需要标注尺寸的地方即可连续完成竖直尺寸的标注，效果如图所示
