SolidWorks零件导出DWG文件：[2]零件另存法

上篇中我介绍了“SolidWorks零件导出DWG文件之工程图另存法”,但这种方法比较麻烦,下诹鬃蛭镲面我介绍更方便简单的方法:零件另存法,我们开始。

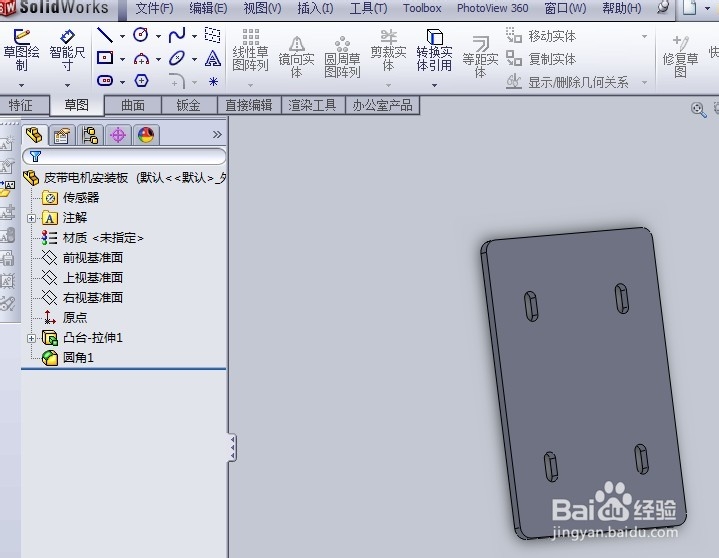

打开零件模型。

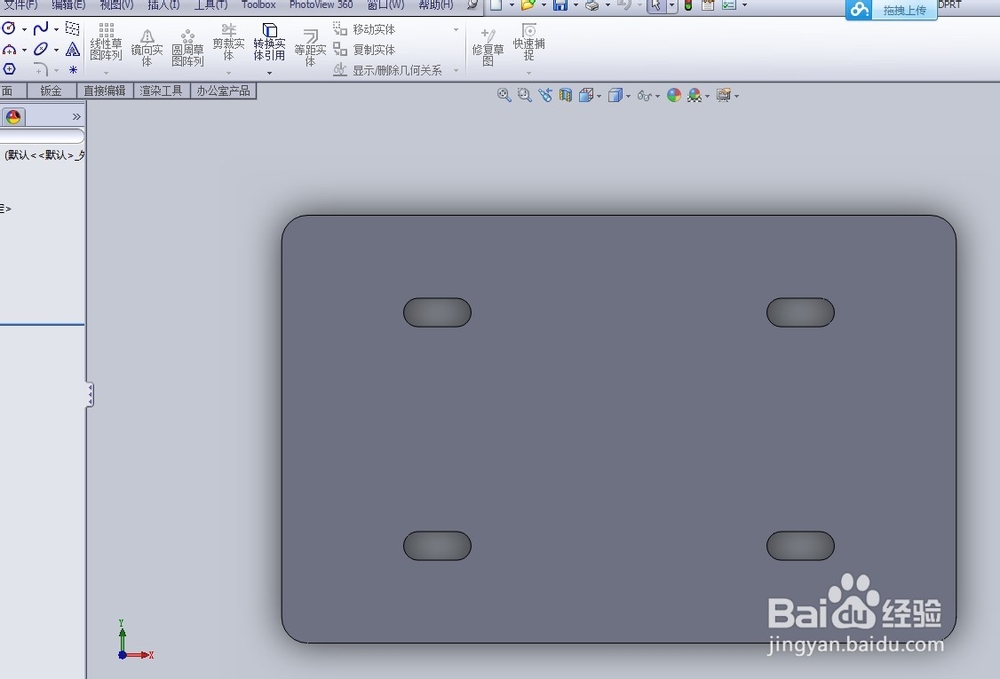

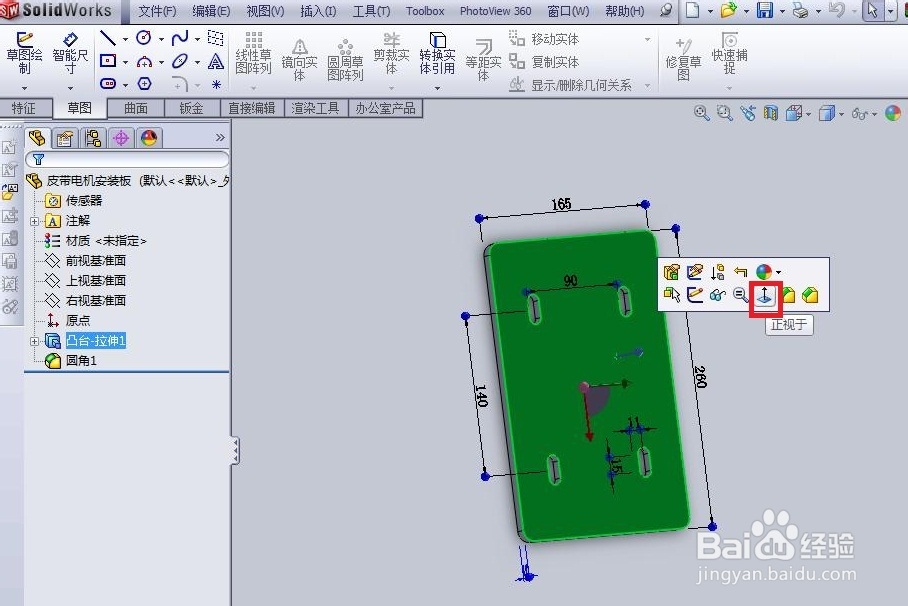

选中零件主视面,点正视于图标。

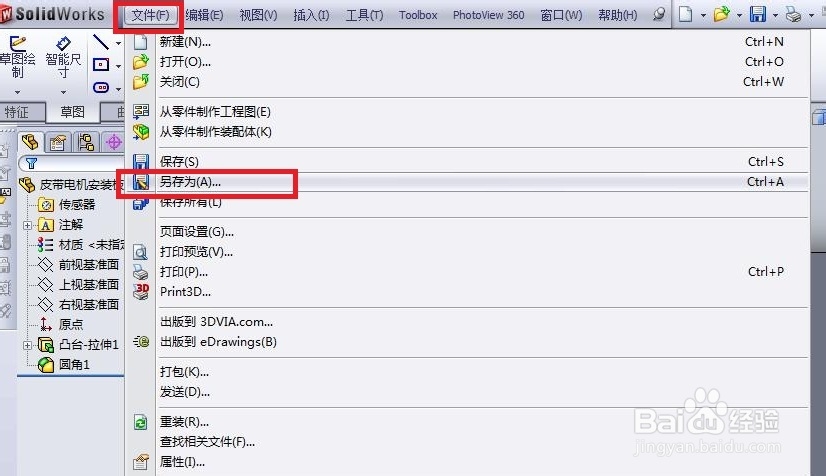

点“文件”→“另存为”。

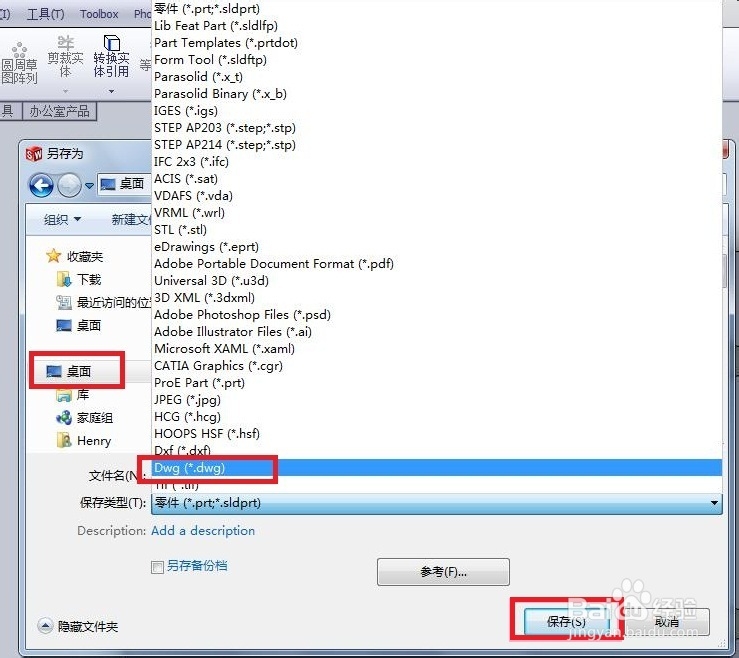

选择存储位置“桌面”,存储格式“.dwg”,然后点“保存”。

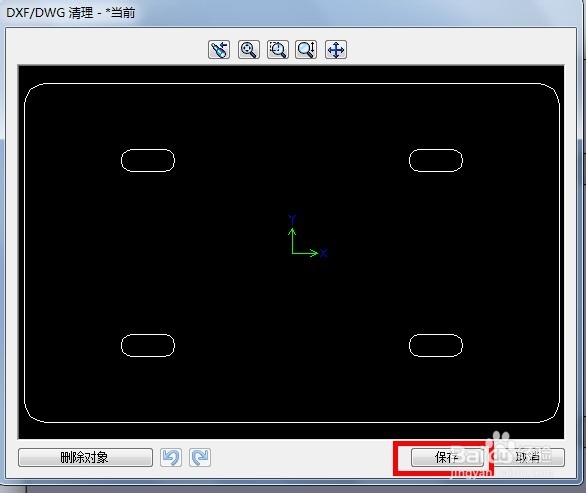

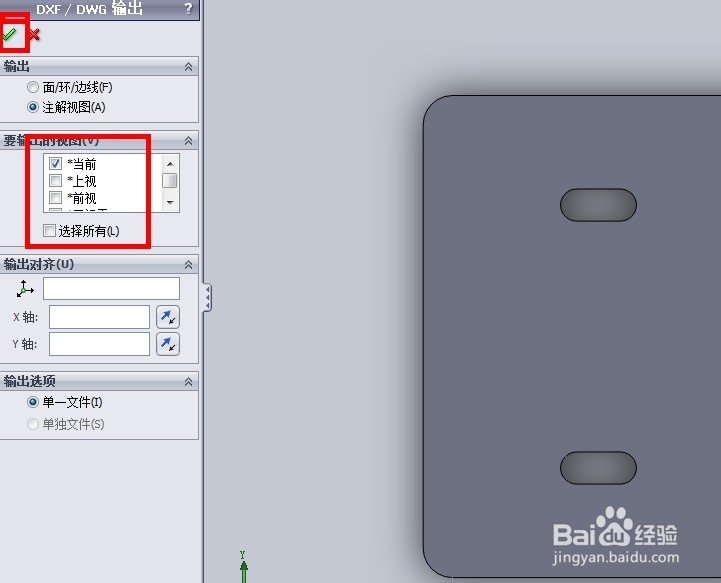

进入下一步,按图片所示操作。

如遇复杂零件,需分块加工,回来焊接的,可选多个视图,最后在CAD里对图形进行拆分。

进入下一步。

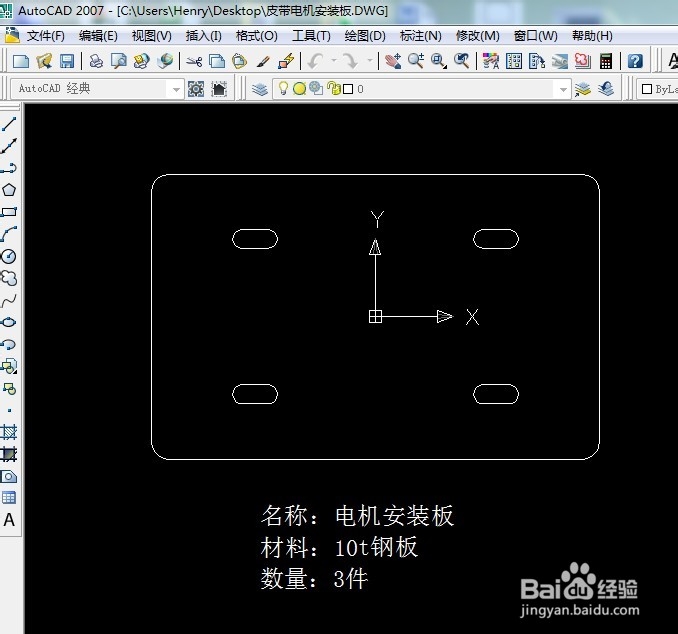

对图形进行调整,写上加工要求,最终的外协加工dwg图形,如图下图。

“SolidWorks零件导出DWG文件之零件另存法”就讲解完了,其实这种方法比前面介绍的方法简单,更方便操作,因此掌握这种方法就完全可以了。感谢围观^-^! 最后欢迎网友留言评论,如果对你有帮助请点“赞”支持,以便帮助更多朋友。
