AutoCAD二维绘图训练二百五十立体几何矩形

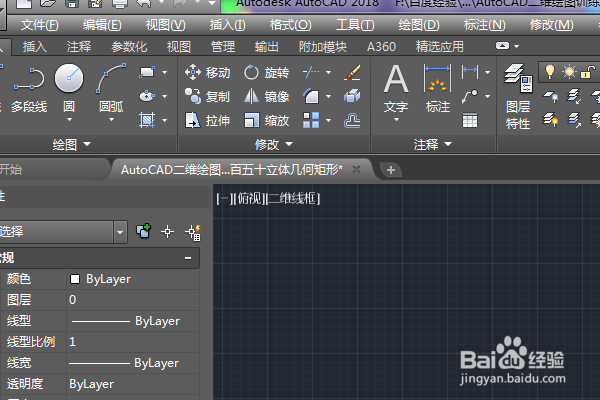

1、如下图所示，打开AutoCAD2018软件，新建一空白的CAD文件，另存为：AutoCAD二维绘图训练二百五十立体几何矩形

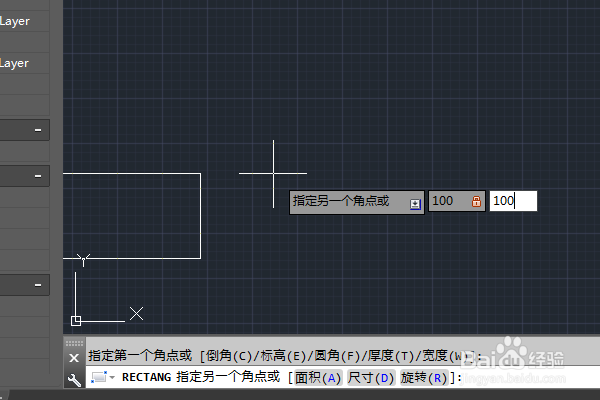

2、如下所示，输入rec，回车，激活矩形命令，随意点击一下，指定第一点，输入100,100，回车，完成矩形的绘制、

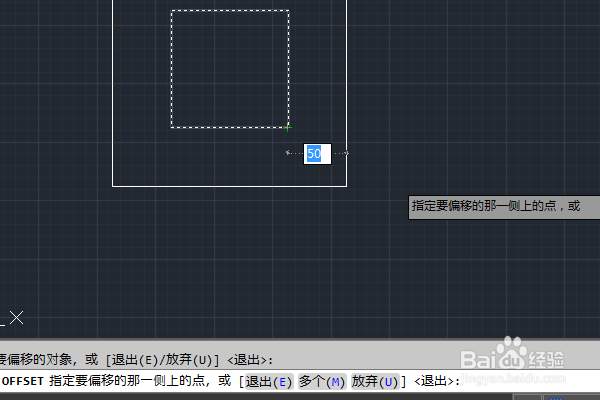

3、如下所示，输入o，回车，激活偏移命令，输入50，回车，点击正方形，再在外点击一下，完成向外偏移50的操作。

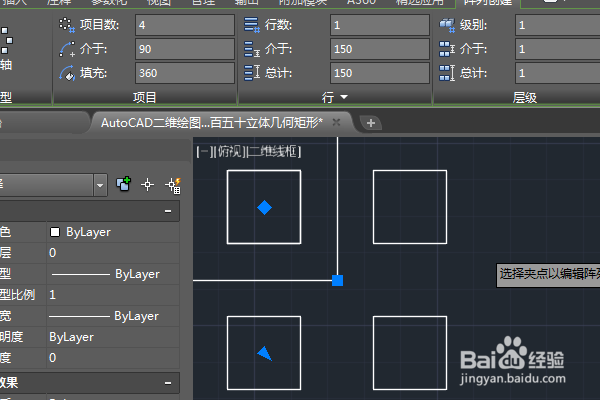

4、如下所示，输入ar，回车，激活阵列命令，选中极轴阵列，选中小正方形，回车，点击大正方形的右下角点，在上边工具栏中输入边数4，回车。

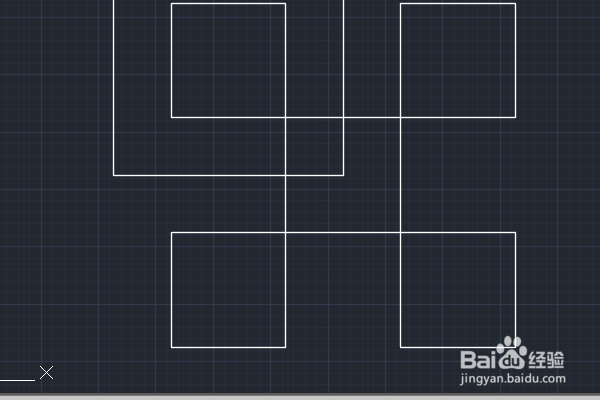

5、如下所示，输入rec，回车，激活矩形命令，点击两个小正方形的角点，再画一个小正方形，

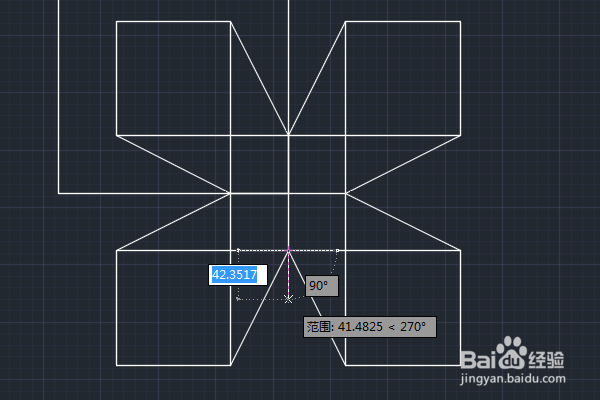

6、如下所示，输入L，回车，激活直线命令，按照下图所示，连接线段，回车。

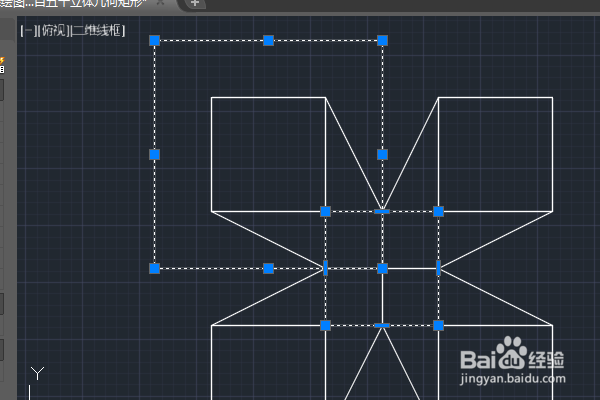

7、如下所示，选中第一个大正方形和中间的小正方形，delete，删除。

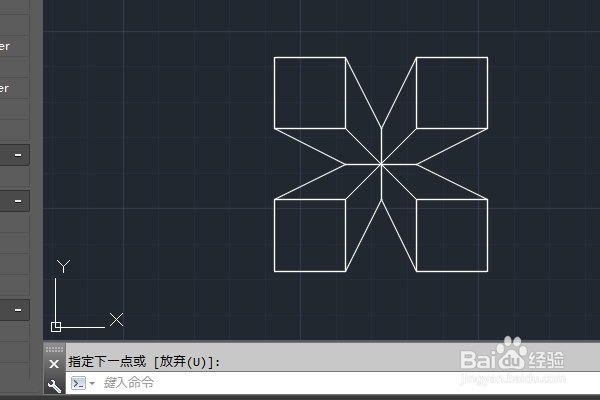

8、如下所示，输入L，回车，激活直线命令，聪艄料姹再去连接正方形的对角点，回车，至此，这个立体几何矩形就绘制完成，本次训练结束。
