UG10.0如何建模方形阀盖？

1、如下图所示，

打开UG10.0软件，

新建一个空白的模型文件，

然后另存为“方形阀盖”。

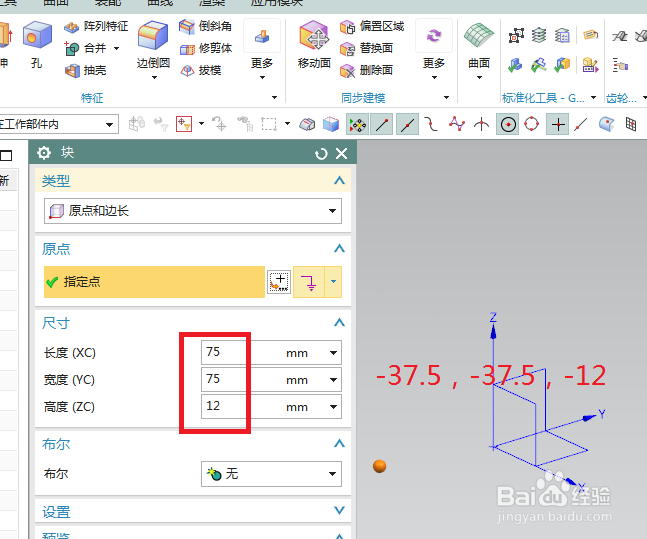

2、如下图所示，

执行【菜单——插入——设计特征——长方体】，

指定点：坐标-37.5，-37.5，-12，

设置尺寸：75x75x12，

点击确定。

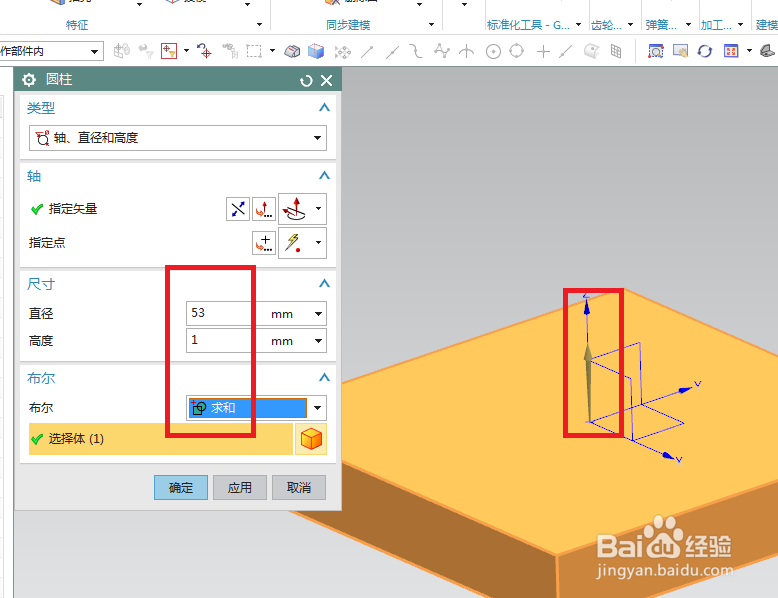

3、如下图所示，

执行【菜单——插入——设计特征——圆柱体】，

对话框指定矢量Z轴，

设置尺寸：直径53，高度1，

布尔求和，

点击“应用”。

4、如下图所示，

指定矢量Z轴，指定点：圆柱上表面圆心，

设置尺寸：直径50，高度5，布尔求和，

点击“应用”。

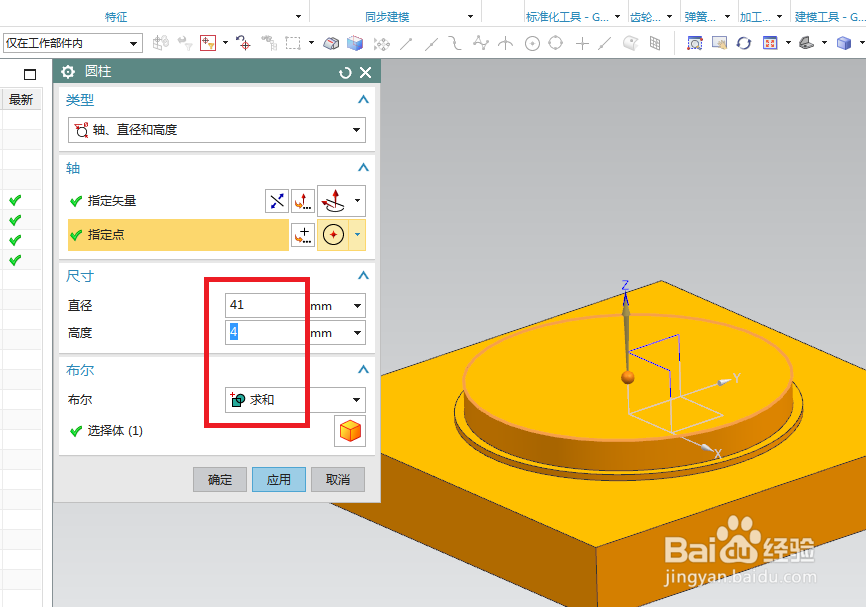

5、如下图所示，

指定矢量Z轴，指定点：圆柱上表面圆心，

设置尺寸：直径41，高度4，布尔求和，

点击“应用”。

6、如下图所示，

指定矢量Z轴，指定点：圆柱上表面圆心，点击反向，

设置尺寸：直径35，高度8，布尔求差，

点击“确定”。

7、如下图所示，

点击工具栏中的旋转图标，

点击基准坐标系中的XZ平面。

8、如下图所示，

进入草图，激活轮廓命令，画一个封闭的图形，

添加几何约束，左边竖直线与纵轴重合，上边水平线与横轴重合，

激活快速尺寸命令，标注尺寸：44、16、18、6，

点击完成，退出草图。

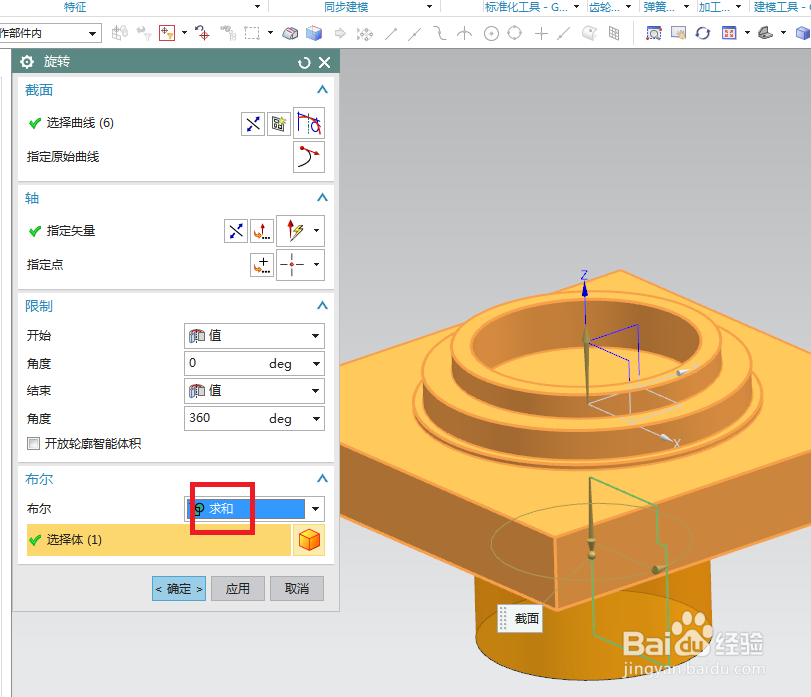

9、如下图所示，

旋转轴选中Z轴，布尔求和，

点击确定。

10、如下图所示，

点击工具栏中 倒斜角 图标，激活该命令，

实体中点击旋转特征的下表面圆边线，

对话框设置距离2，

点击确定。

11、如下图所示，

点击工具栏中的边倒圆命令图标，

对话框中设置半径R5，

实体中选择槽与长方体的交线，

点击确定。

12、如下图所示，

执行【菜单——插入——设计特征——圆柱体】，、

指定矢量Z轴，指定点：旋转特征的圆柱体端面圆心，

设置尺寸：直径20，高度100，

布尔求差，

点击应用。

13、如下图所示，、

指定矢量Z轴，指定点：旋转特征的圆柱体端面圆心，

设置尺寸：直径28.5，高度5，

布尔求差，

点击确定。

14、如下图所示，

点击工具栏中的边倒圆命令，

点击长方体的四条短棱边，

对话框设置半径为R12.5，

点击确定。

15、如下图所示，

点击工具栏中的拉伸图标，

点击基准坐标系中的XY平面。

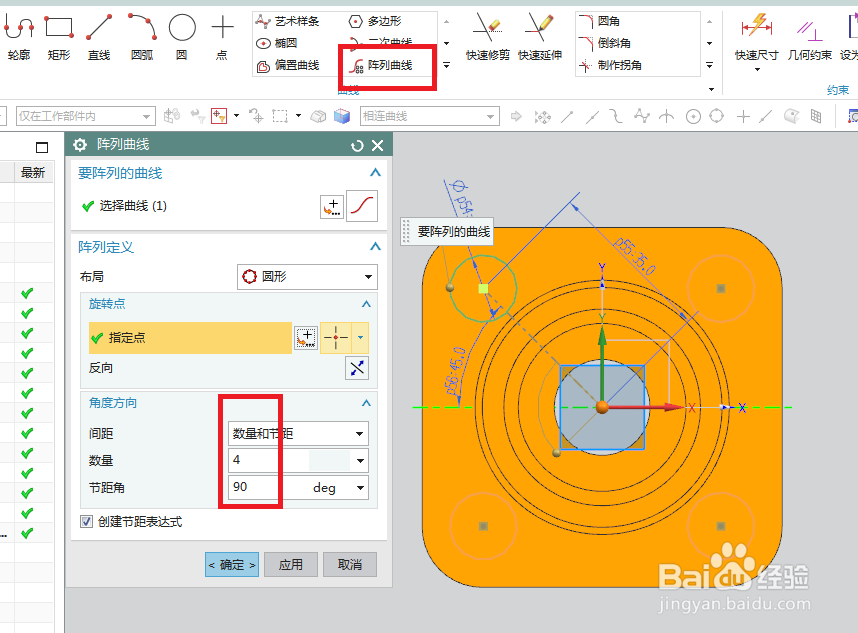

16、如下图所示，

进入草图，激活直线命令，过坐标原点为起点画一个斜线段，并将其转为参考线，

激活快速尺寸命令，标注参考线参数：45°、25，

激活圆命令，以参考线端点为圆心画圆，

双击修改圆的直径为ø14，

点击工具栏中的阵列曲线命令，圆形布局，数量4，节距角90，指定点为坐标原点，

点击确定，

点击完成，退出草图。

17、如下图所示，

回到拉伸对话框，

设置限制，0开始，30结束，

方向向下，

布尔求差，

点击确定。

18、如下图所示，

执行【更多——螺纹】，激活螺纹命令，

螺纹类型详细，面选择旋转特征的圆柱侧面，

参数默认，

点击确定。

19、如下图所示，

隐藏基准坐标系，显示设为着色，

渲染——真实着色——全局材料钢，

最好的效果就在下图。
