【CAD-061】cad布局中，如何精准缩放图纸大小

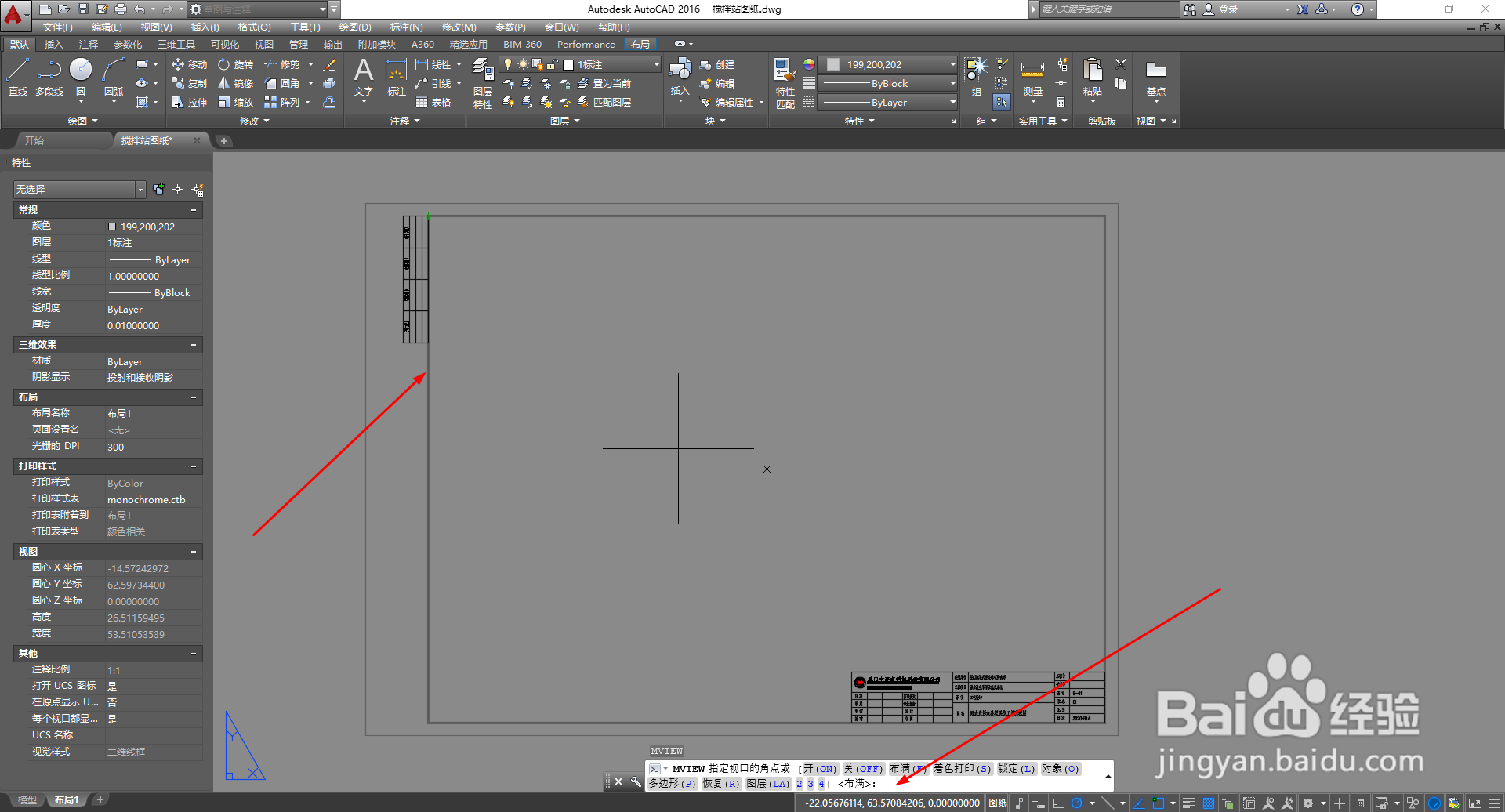

1、打开cad，我们在布局窗口中创建一个A4标准图框，如下图所示。输入命令：mv，创建视图窗口。如下图：

2、鼠标点击所要创建视图的区域。如图红色区域内：

3、双击视图区域内，也就是红色方框内。激活视图窗口，滚动鼠标滑轮，将要展示的图纸放入A4视图范围内。

4、我们可以看到，以上缩放我们无论如何缩放，要么是超出我们的显示范围，要么是太小了，图纸周边有空白区域。

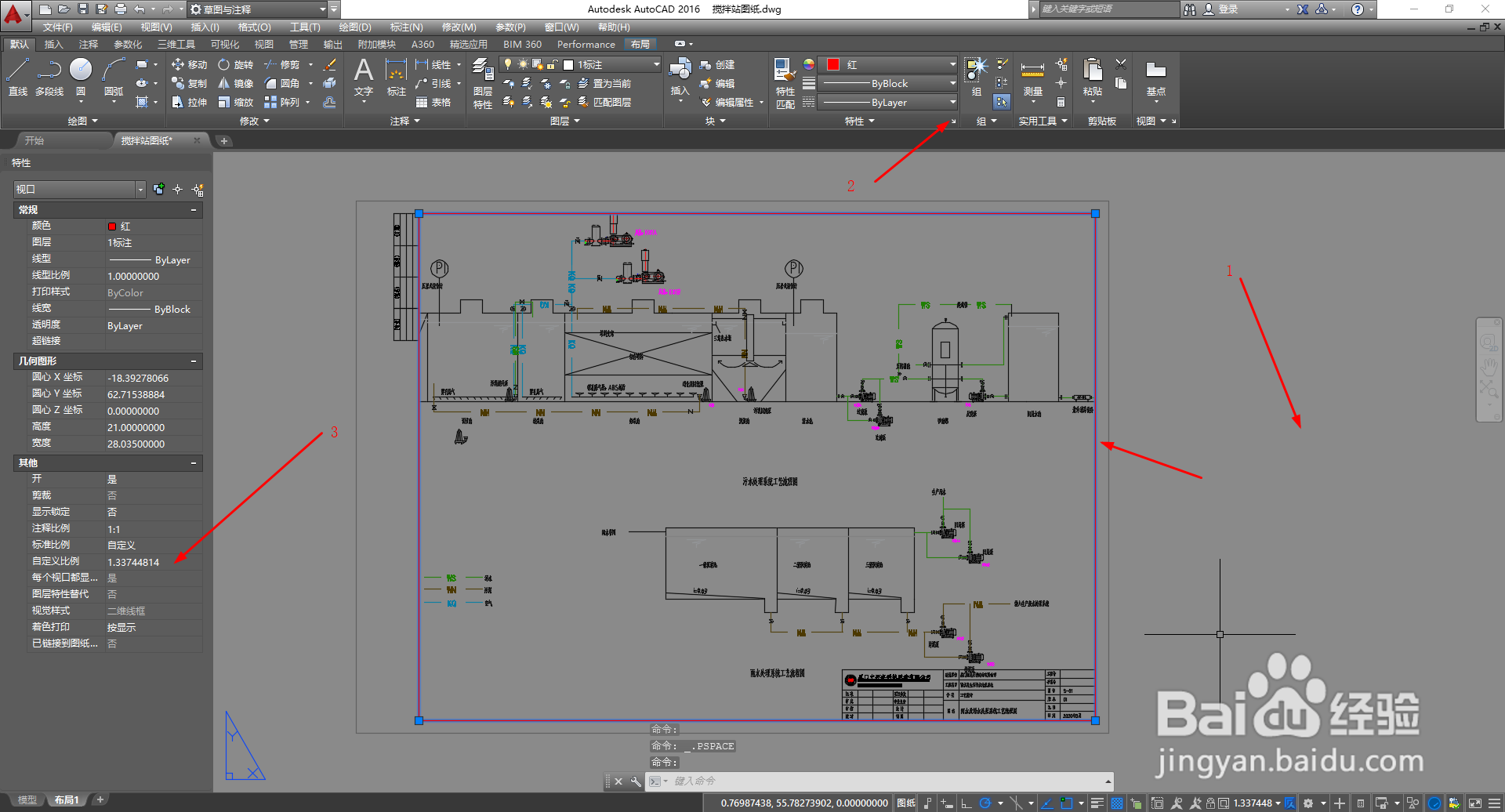

5、如何精准缩放图纸比例呢？调出属性窗口---找到缩放比例----通过输入数字，可以达到精准缩放的目的。如下图：

6、鼠标双击视图范围以外空白区域，退出激活窗口，然后调出属性窗口，然后，单击视图窗口线框，找到属性面板中的自定义比例。现在我们的图形比较大，我们输入小一点的数值1。可以看到，图形的左右基本上已经到了视图的最边缘。

7、双击视图窗口，激活窗口，然后按住鼠标滚轮拖动图形，进行微调位置。如下图，就是我们所要的精准比例缩放后的图形。

8、总结：1，mv，创建视口。2，双击视口，粗调图形显示。3，退出激活视口，单击视口边框，属性中调自定义比例。4，激活视口，拖动图形微调。5，退出视口。
