元器件认识大全图解

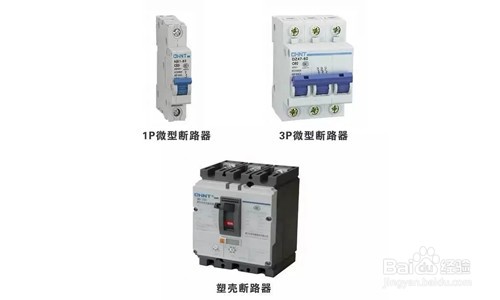

1、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路

3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器

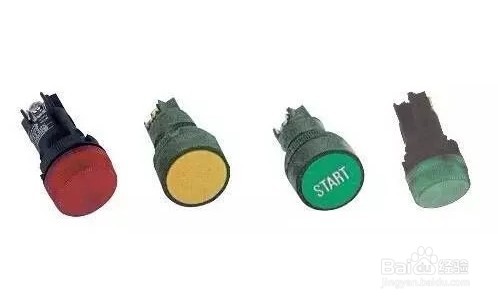

5、按钮在实际应用中通常劐聂赞陶根据所需要的触头数量、使用的场合及颜色来选择按钮。常用的LA18、LA19、LA20等系列按钮，适用于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W的控制回路中按钮颜色要求:“停止”按钮和“急停”按钮必须是红色。当按下红色按钮时必须使设备停止运行或断电;“启动”按钮的颜色是绿色;“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得使用红色和绿色按钮;“点动”的按钮必须是黑色;“复位”(如有保护继电器的复位按钮)必须是蓝色，当复位按钮同时还有停止作用时，则必须是红色

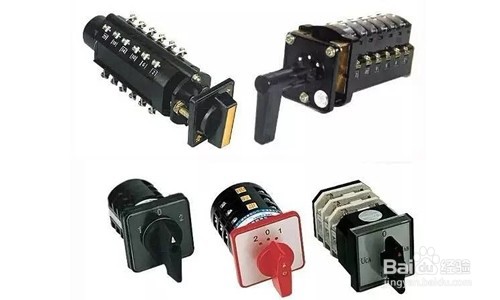

7、转换开关万能转化开关由操作机构、面板、手柄和数个触头座等部件组成。各触头在手柄转到不同档位时的通断状态用黑点表示，有黑点的表示触头闭合，没有黑点的表示表示触头断开
