说下CAN FD分析仪USBCAN II FD的接口

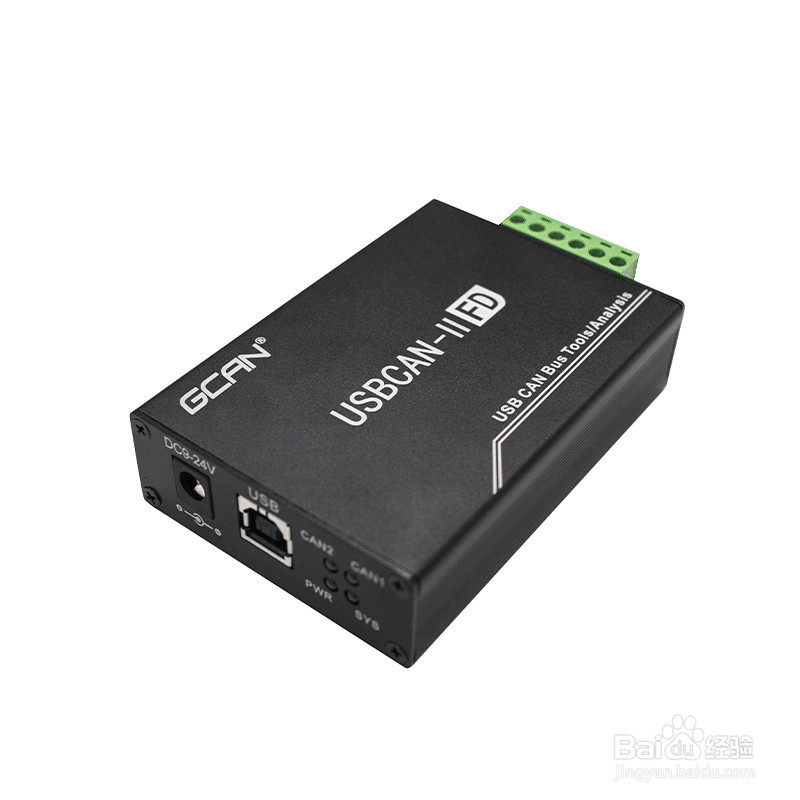

USBCAN II FD是一种能够进行传统CAN总线数据和CAN FD数据之间相互转换的数据收发器、分析仪。今天，我们为大家介绍一下它上面的各个接口，方便大家更好的对其进行使用。

工具/原料

CAN FD总线分析仪USBCAN II FD

1、USBCAN II FD的CAN接口

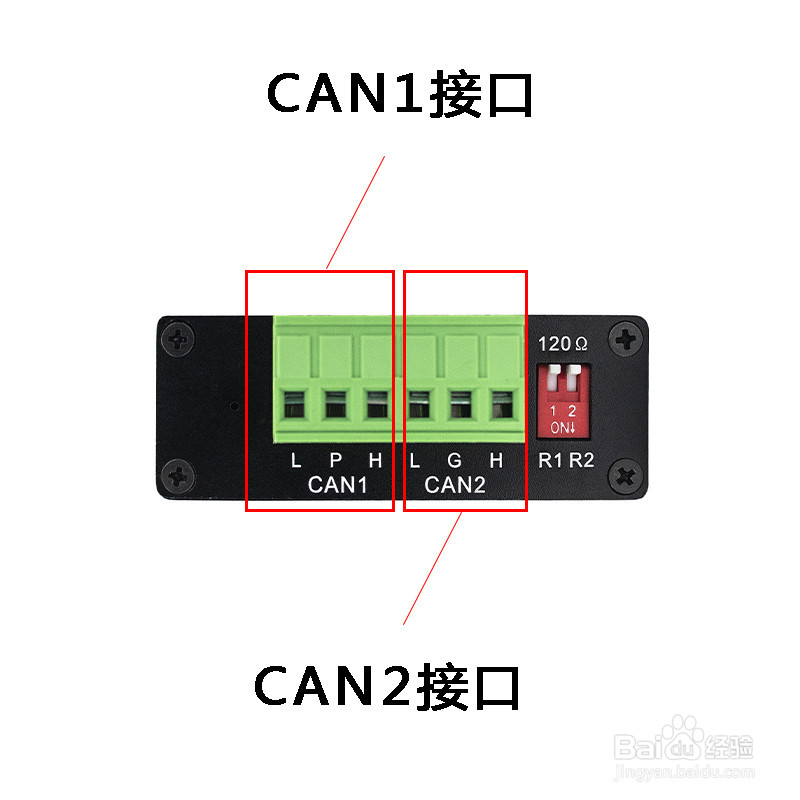

1、作为基于CAN总线开发的设备，USBCAN II FD上直接集成了两路CAN总线接口，能够让进行设备的自发自收检测，同时还可以对两个CAN总线节点设备进行数据的收发，相当于两个单路CAN分析仪同时工作，效率提升了一倍。

2、USBCAN II FD的电源接口

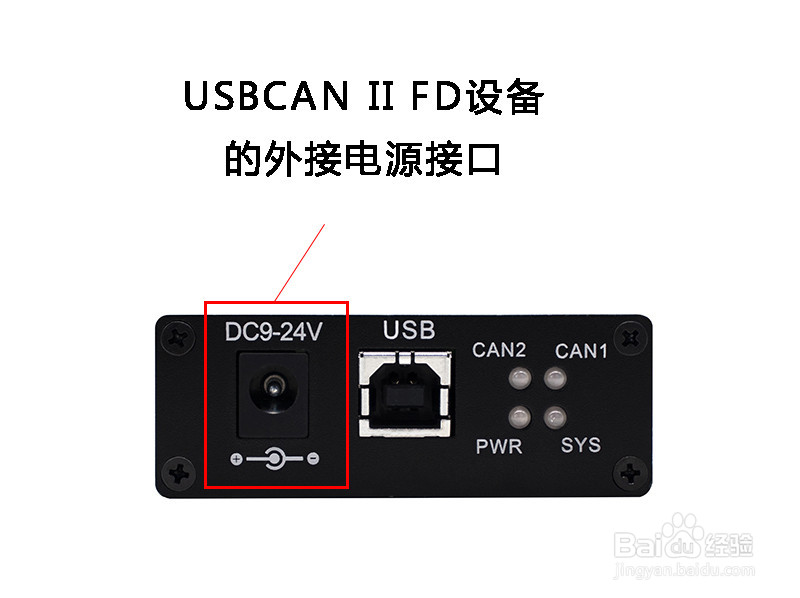

1、作为一款小型的CAN FD总线收发器，USBCAN II FD可以通过连接外接电源进行供电，电源的电压值保持在9-24V即可，外接电源的接口详见下图。

3、USBCAN II FD的USB接口

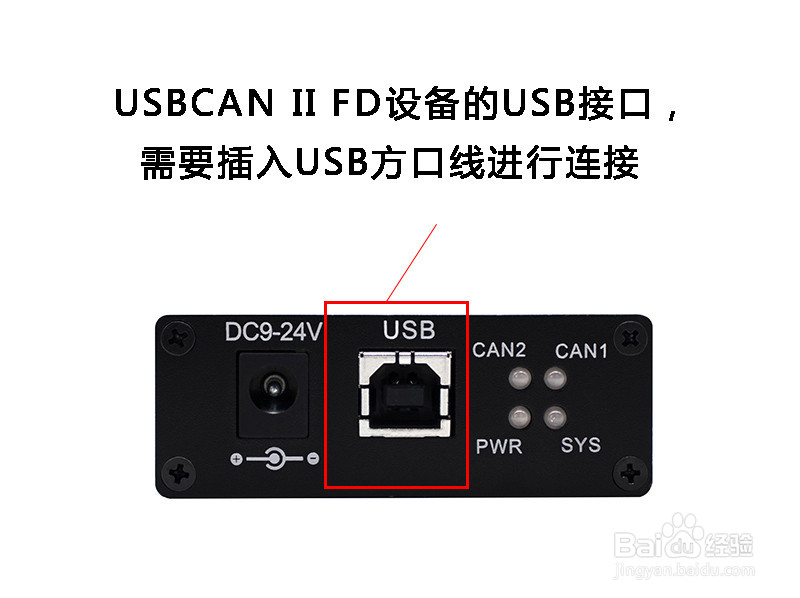

1、如名字中所说的那样，USBCAN II FD是一种能够同时连接CAN总线设备和电脑USB口的工具，USBCAN II FD的USB接口为USB方口，需要我们使用USB方口线进行连接。同时，本设备也支持通过USB线直接进行电源供电，省去了外接供电的烦恼，USB接口的位置如图所示。

4、USBCAN II FD的电阻拨码开关

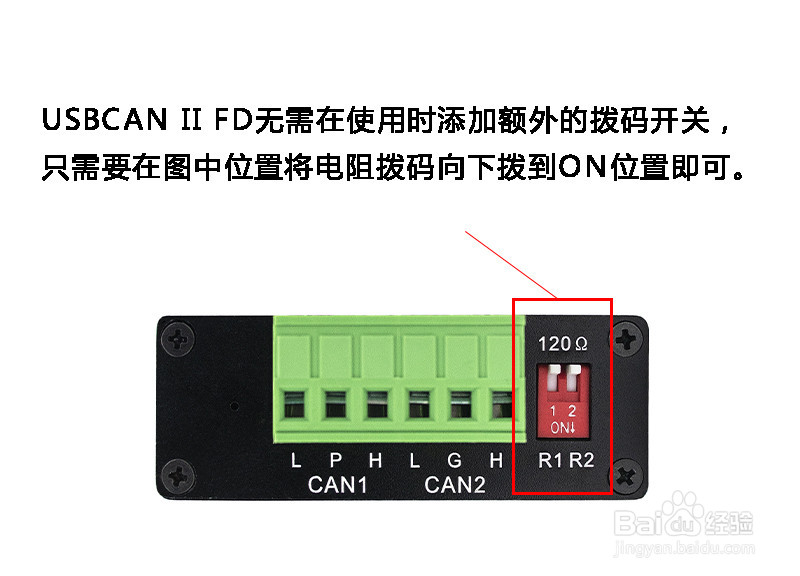

1、我们知道，想要在CAN总线上正常的进行通讯，需要满足三个基本的条件，分别是设置120欧姆电阻，波特率一致，CAN高连CAN高，CAN低连CA绿覆冗猩N低。USBCAN II FD设备非常贴心的将120欧姆电阻直接集成了起来，我们在设备使用的时候，只需要将相应的电阻拨码开关拨向ON位置即可，无需再添加额外的电阻。

5、总结

1、以上便是关于CAN FD收发器USBCAN II FD的一些有关于接口和拨码开关的信息，大家在使用这种设备之前一定要熟读应用手册。当然，如果你还有更多的疑问，可以前往GCGD官网进行咨询，欢迎来访。
