UG10.0练习三维建模一百六十七

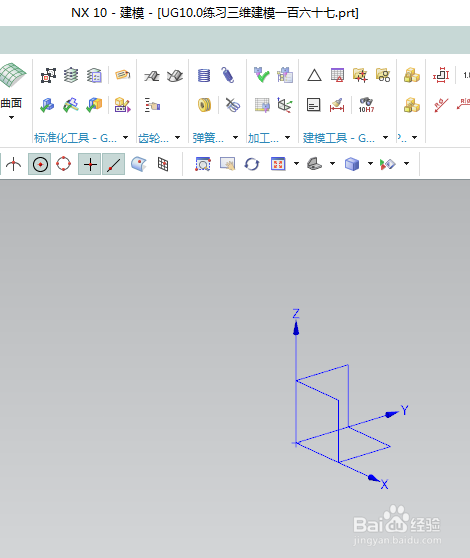

1、如下图所示，。打开UG10.0软件，新建一空白的模型文件，另存为：UG10.0练习三维建模一百六十七

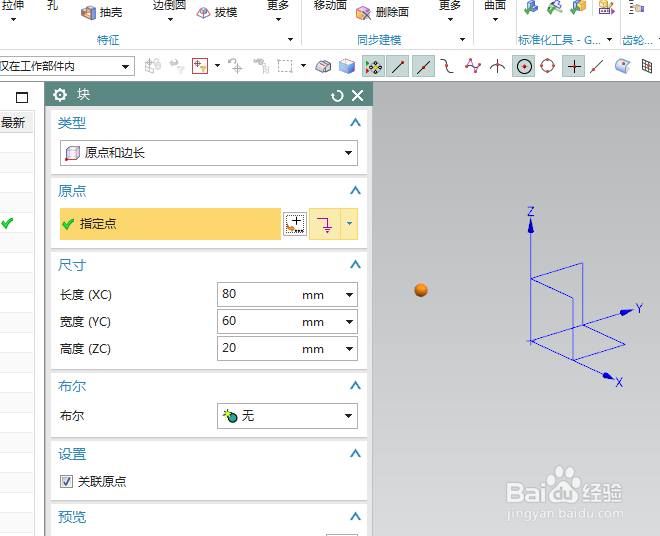

2、如下图所示，执行【】菜单——插入——设塥骈橄摆计特征——长方体【】，指定点：X坐标-40，Y坐标和Z坐标都是0，设置尺寸：80x60x20，点击“应用”。

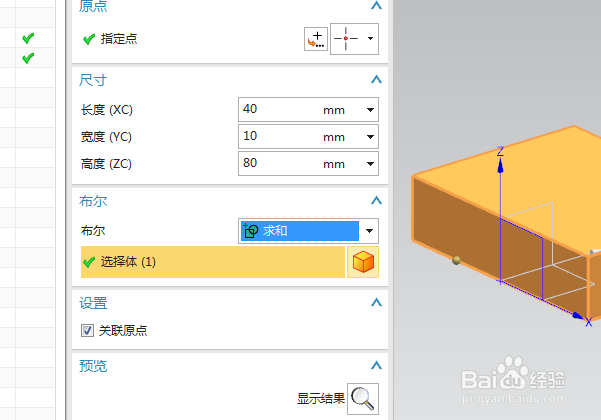

3、如下图所示，指定点：X坐标为-20，Y沪蝠喵杰坐标和Z坐标都是0，设置尺寸：40x10x80，布尔求和，点击确定。

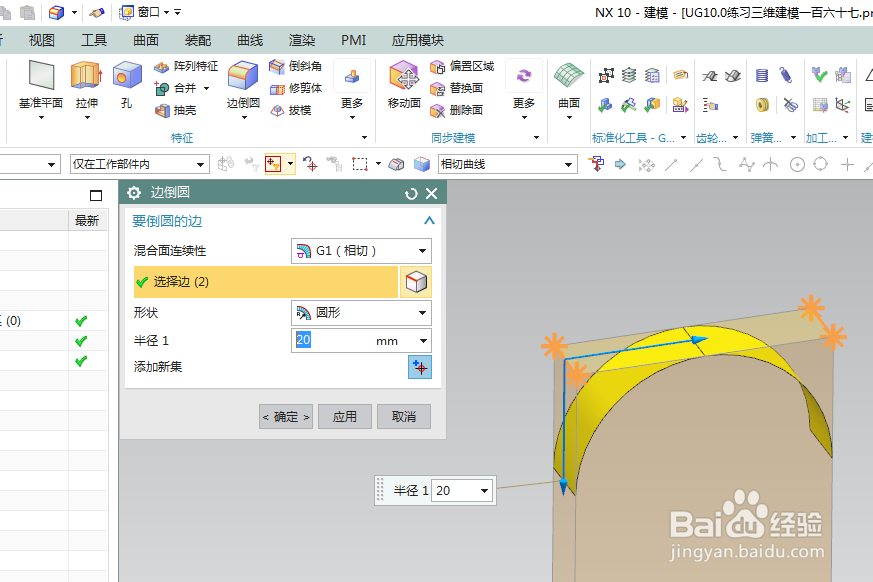

4、如下图所示，点击工具栏中的边倒圆命令，设置半径为R20，点击实体中的边线，点击应用。

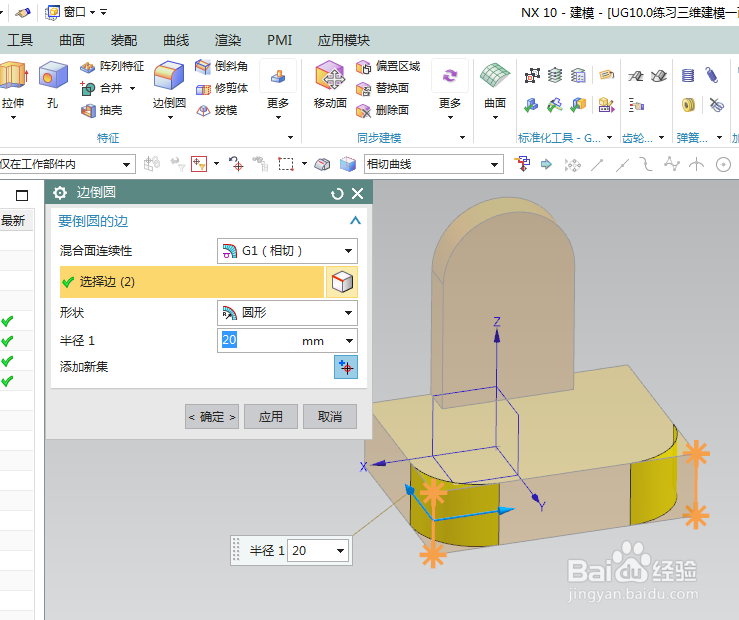

5、如下图所示，选择另外两条边线，点击确定。

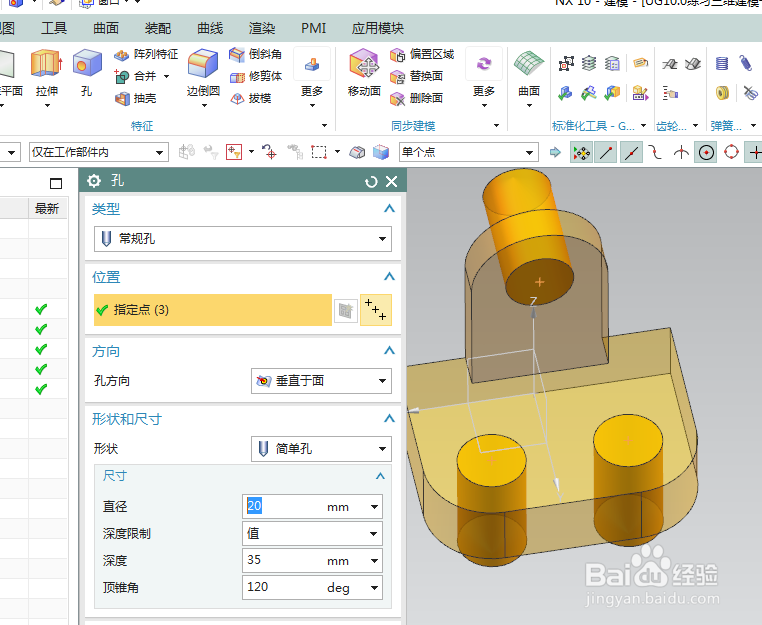

6、如下图所示，点击工具栏中的孔命令，指定点：三个圆心点，设置形状为简单孔，直径为20，深度35，点击确定。

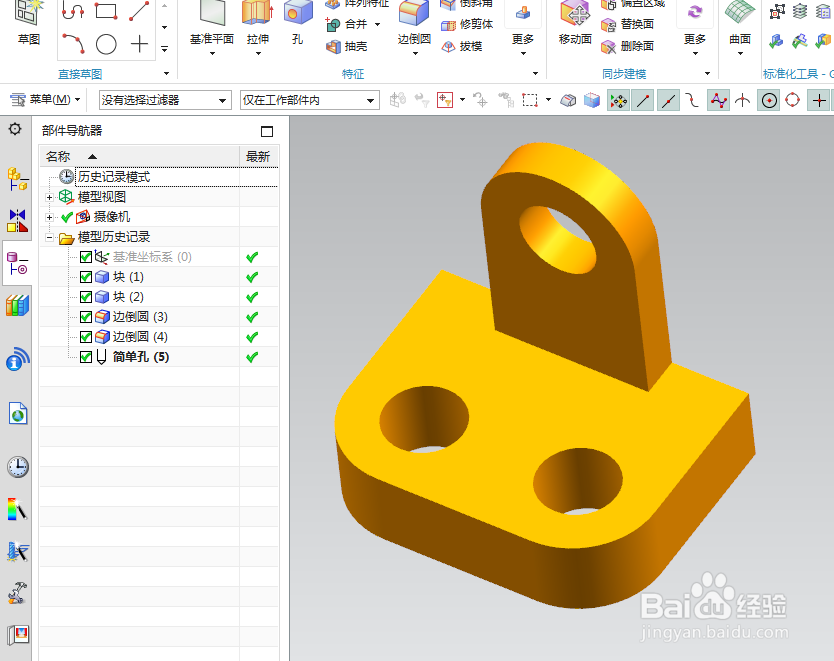

7、如下图所示，隐藏基准坐标系，、显示设置为着色，————至此，这个三维建模完成，本次练习结束。
