三倍频分体式试验操作步骤

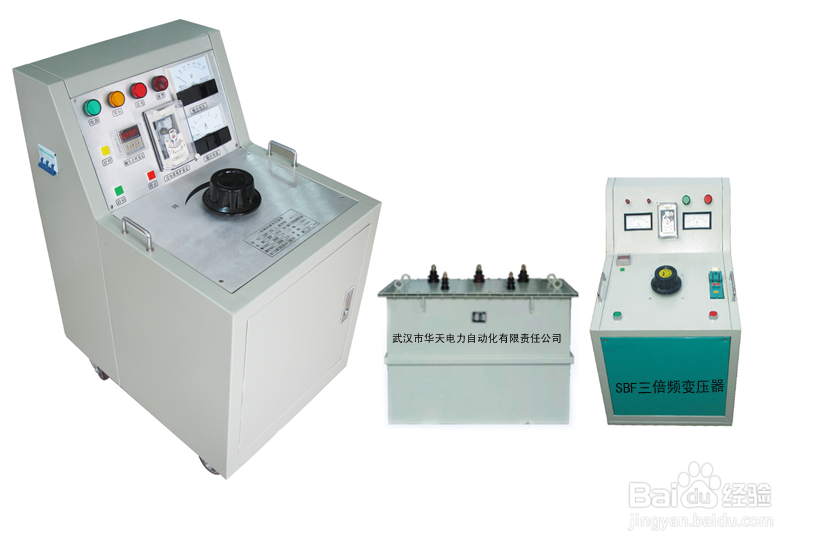

三倍频又称为是三倍鸩月猎塘频发生器、三倍频感应电压发生器、三倍频电源发生器、三倍频试验变压器装置、三倍频感应耐压发生器、三倍频试验变压器、三倍频试验仪、三倍频感应耐愦茉煲箸压仪、电压互感器倍频交流耐压试验仪等，是利用磁路的饱和特性，取出谐波中分量最大的三次谐波电压，作为发生器的电源，对感应线圈式的电气产品作匝间、段间、层间的倍频、倍压试验；以考核线圈的绝缘强度、耐压水平。

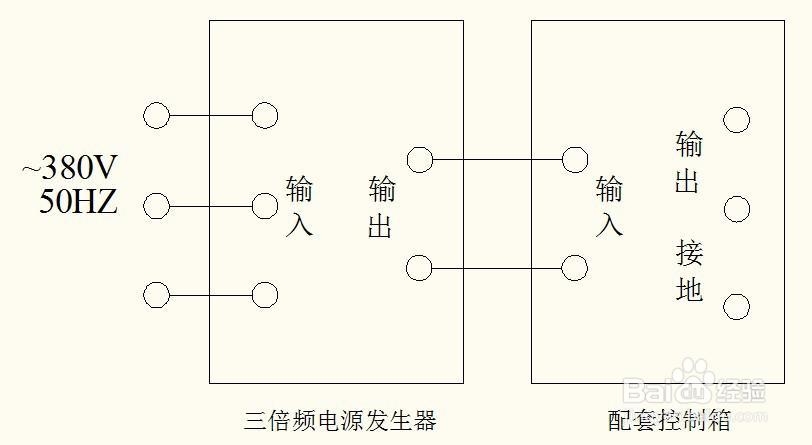

首先做试验之前，我们看一下分体式的接线图

操作步骤：

确认接线无误后输入三相电压；打开控制箱电源开关，绿色信号灯亮（如不亮，请将调压器手柄回至零位）；然后按下启动按钮，红色工作灯亮，此时可开始旋转调压器手柄进行升压，观察电压表，直到电压表达到满刻度为止。在此过程中无异常情况说明该装置正常，应立即将调压器手柄回至零位，并断开电源，空载试验完毕。

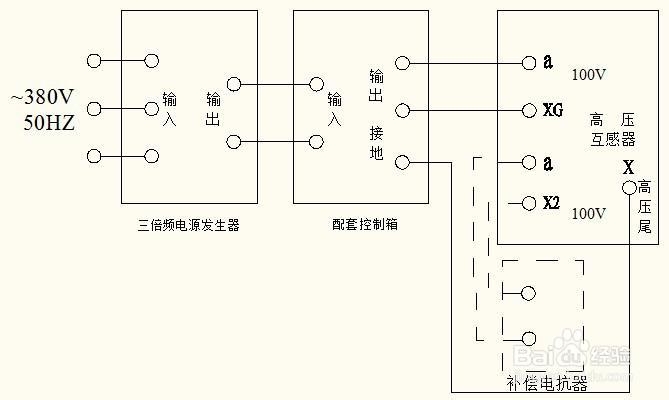

然后是第二个接线图，完成之后换成这种接线方式：

操作步骤

仔细检查所接线路，确认被试品与本装置接线正确无误后输入三相电压。操作步骤与空载试验步骤基本相同；当升压至被试品所需电压值时，应停止升压，并持续40秒；如无异常情况出现，说明被试品此项试验合格，此时应立即将调压器手柄回至零位，并迅速断开三相电源，试验完毕。

这就是分体式的试验，希望大家在试验的时候可以好好运用。
