如何用cad制作可编辑和拉伸的图名

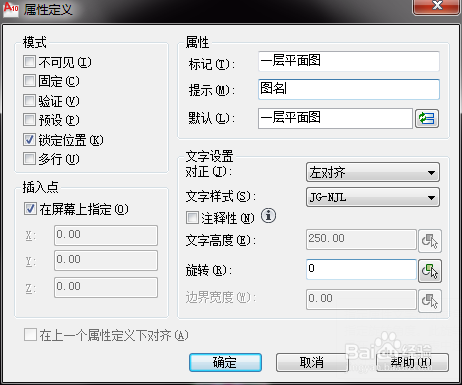

1、制作可编辑的文字，包括图名及绘图比例。输入att,出现如下界面。字体选好，填写三个空格，点击确定

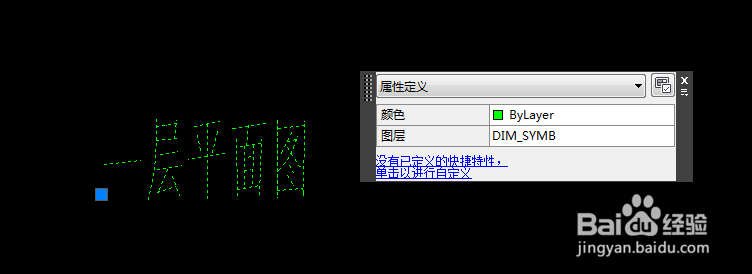

2、制作好的图名是一个块

3、复制图名，字高通过“ctrl+1"修改，在图名下用多段线（pl）画成我们常见的图名形式。

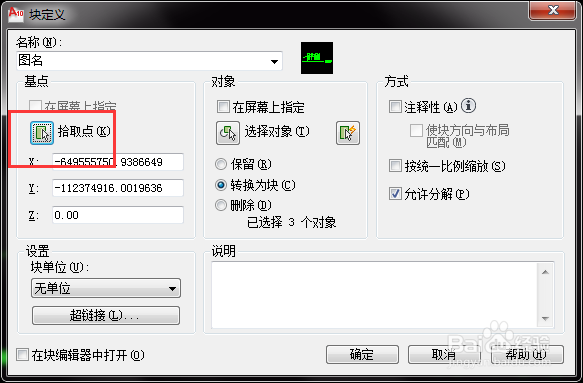

4、把这些东西制作成块（快捷键b)，拾取点选择最左边的一点。

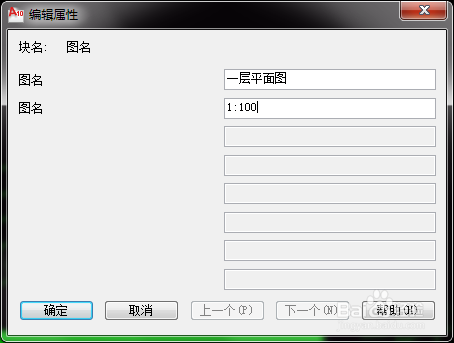

5、点击确定后出现了编辑属性的对话框，两个随便填。变成块以后双击就可以改的。

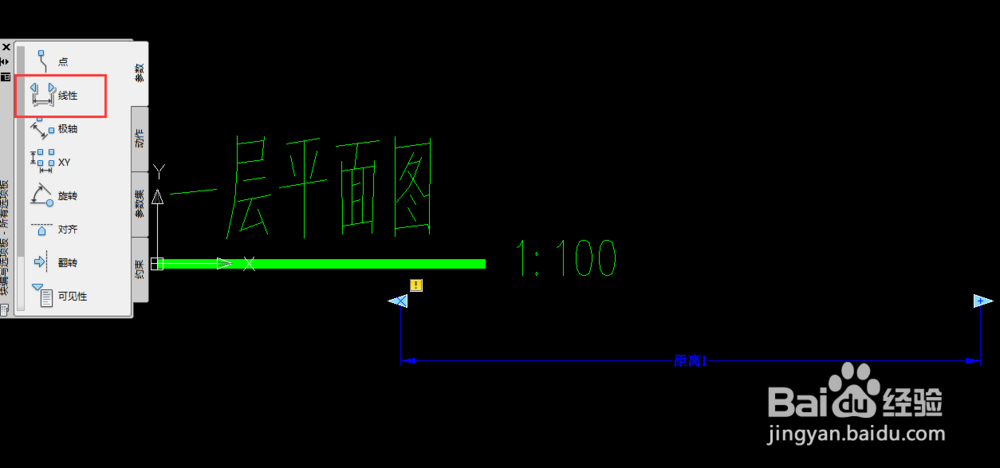

6、编辑块（快捷键be），选择“参数”里的线性，画出拉伸的轨迹

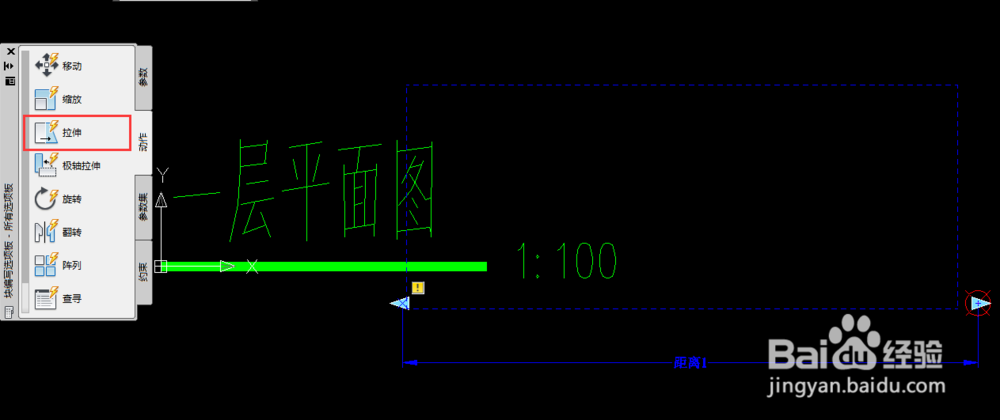

7、在“动作”里选择拉伸，画个矩形的框，如图，图示选择对象时，选择下划线和绘图比例

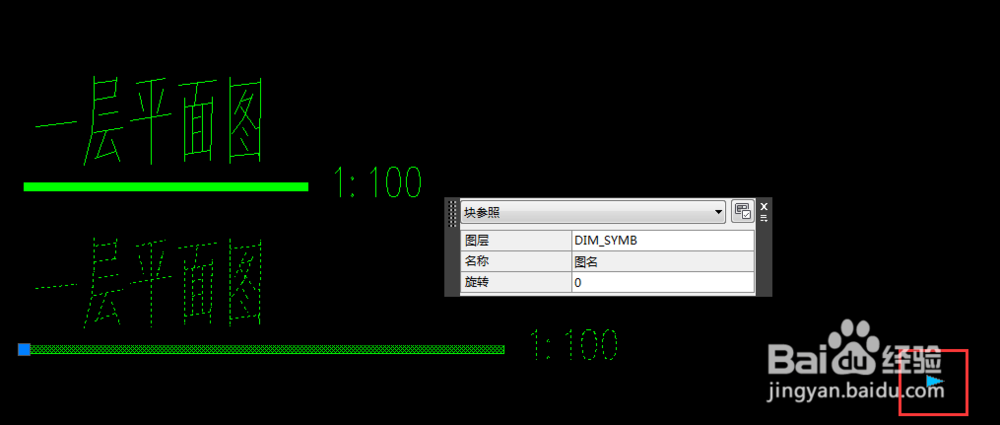

8、保存块定义，选择块时出现的小三角形表示拉伸按钮，往左或右拉伸。上面的图名是原始的，下面的图名是拉伸后的。
