矩阵切换器如何切换

1、待机画面说明：待机画面中的第二行显示的是设备的型号，此例为HX0808矩阵，显示的内容根据矩阵型号的不同而显示不同内容。

2、信号切换方法：数字键+IN+数字键+OUT+OK，比如将第2路输入信号切换到第3路输出，2+IN+3+OUT+OK。

3、菜单画面显示菜单、子菜单的画面，上例显示的是主菜单

4、矩阵状态画面其中：“3→1” 表示 3 号输入切换到1 号输出，“→”表示“切换到”，如果显示“x－泌驾台佐3” 表示关闭 3 号输出口，“－”表示“关闭端口”“1” (第1 行前2 字符)表示当前选择的输入口；“4” (第2 行前2 字符)表示当前选择的输出口；显示屏只能显示4路输出通道状态，需要查看4路通道之后的烛台可按OUT0键翻页。

5、键盘、遥控锁定状态提示：如下图：在待机画面、主菜单画面中(其他的画面没有此状态提示)，第一行的第三个字符，若为“*”表示当前矩阵处于遥控锁定状态；第二行的第三个字符，若为“#”表示当前矩阵处于键盘锁定状态。输入到“0”输出到“3”显示如上图所显示的结果为“x-3”。

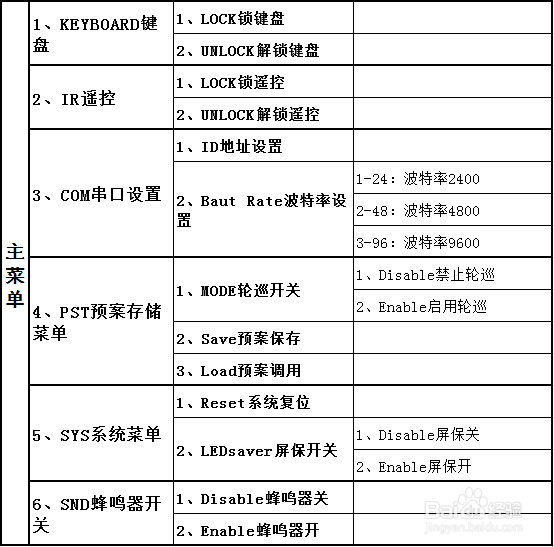

6、矩阵主菜单介绍：如前图菜单画面所示，矩阵菜单共包括6稍僚敉视个菜单选项，分别是：1、KEY-键盘设置，2、IFR-遥控设置，3、COM-串口设置，4、PST-预案轮巡设置，5、SYS-系统菜疟觥窖捎单，6、SND-蜂鸣器设置；菜单操作只能通过遥控器或按键进行操作，遥控器按“MENU”或者按键按“Ctrl+Menu”组合键进入菜案，进入菜单子菜单操作选项需按按键或者遥控器OUTPUTS数字键和Control区“OK”“A”“V”“ESC”等键配合使用。菜单总览如下表：
