UG10.0练习三维建模七百

1、如下图所示，打开UG10.0软件，新建一空白的模型文件，另存为：UG10.0练习三维建模七百

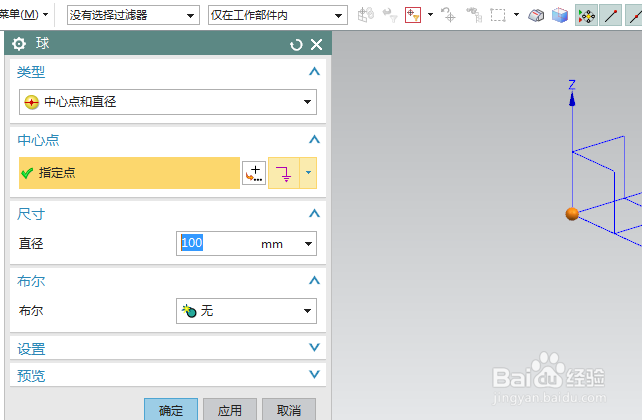

2、如下图所示，执行【菜单——插入——设计特征——球】，指定点：坐标原点，设置尺寸：直径100，点击确定

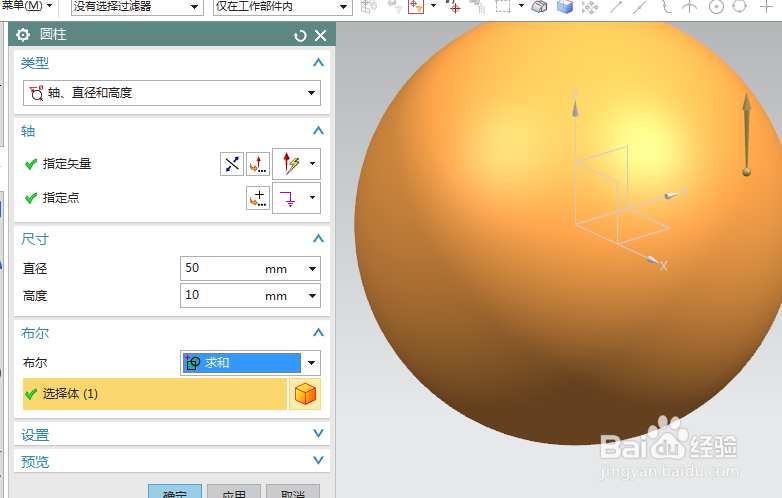

3、如下图所示，执行【菜单——插入——设计特征——圆柱体】，指定矢量Z轴，指定点：X坐标和Z坐标都是0，Y坐标是50，设置尺寸：直径50，高度10，布尔求和，点击应用

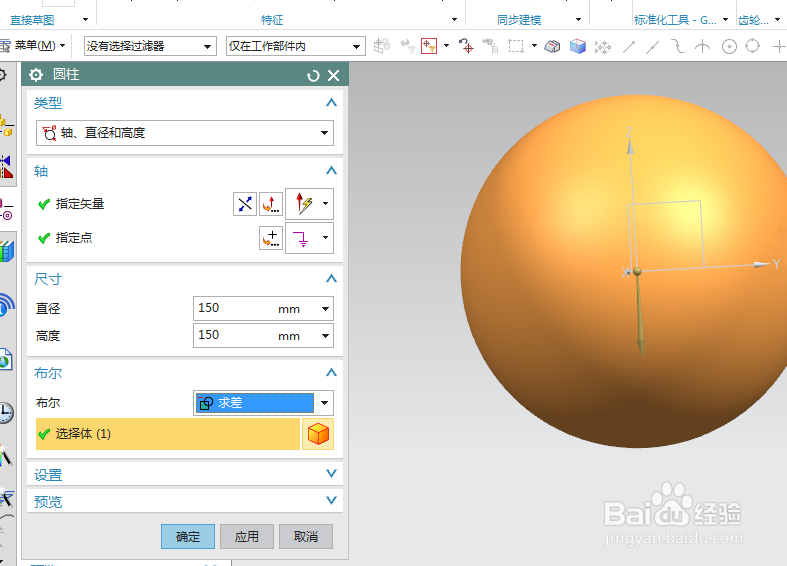

4、如下所示，指定矢量Z轴，指定点：坐标原点，反向，向下，修改尺寸：直径150，高度150，布尔求差，点击确定。

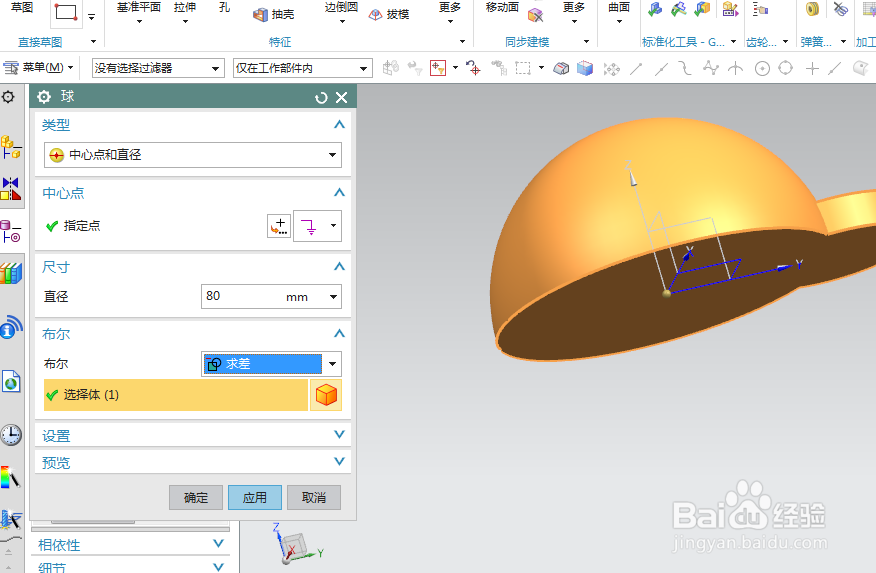

5、如下图所示，执行【菜单——插入——设计特征——球】，指定点：坐标原点，设置尺寸：直径80，布尔求差，点击确定

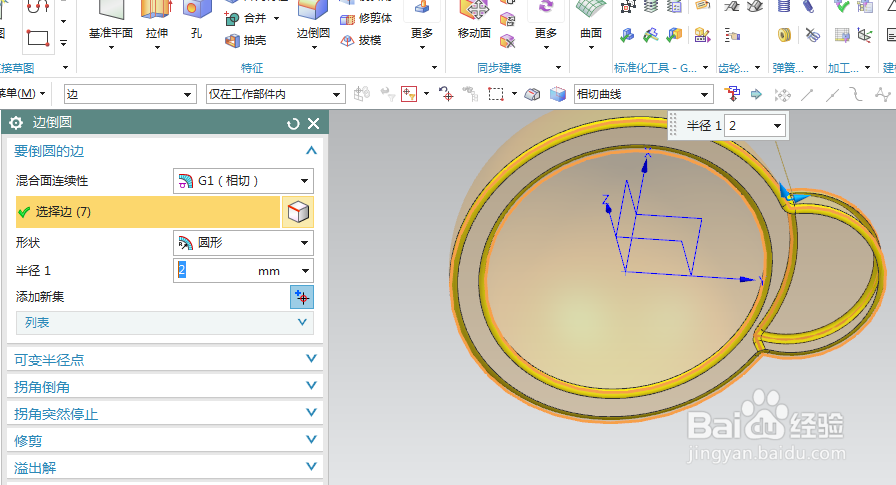

6、如下所示，点击工具栏中的边倒圆命令，ctrl+A，选中所有的实体边线，设置半径为R2，点击确定，

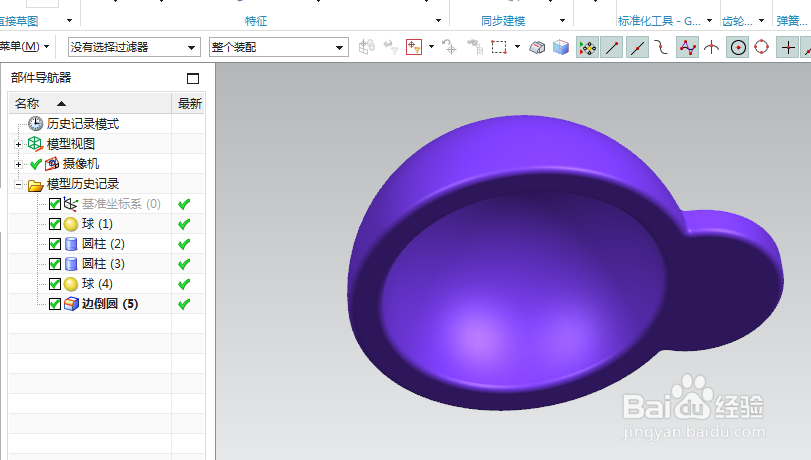

7、如下所示，隐藏基准坐标系，显示设置为着薄本窭煌色，选中实体，ctrl+j，编辑对象显示为紫色，至此，这个三维实体就建模完成，本次练习结束。
