门禁系统怎么布线

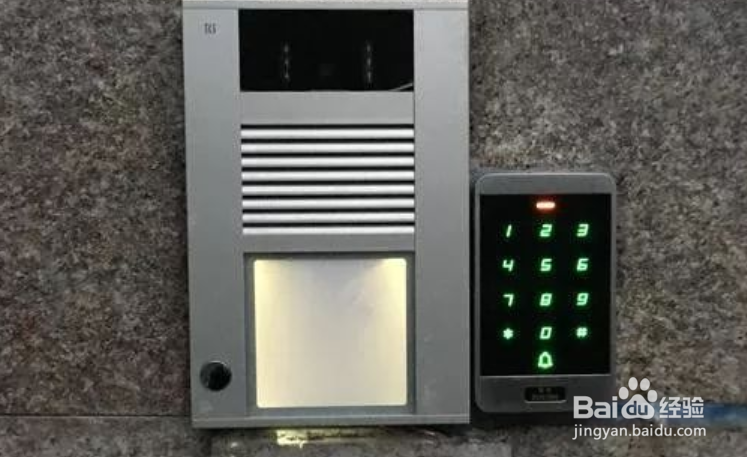

1、  读卡器标准读卡距离是5-15cm，ID卡读卡器读卡距离稍长，IC卡读卡距离稍短。如果使用钥匙扣型感应卡读卡距离会更短一般是1－3厘米。读卡的方式，建议用卡片正对着读卡自然靠近，用卡片从侧面快速划过的读卡方法不可取，不保证刷卡成功。       读卡器安装在金属面上，由于读卡器是射频产品，无论是前方否则后方附近的金属对会吸收其射频信号，如果金属面很大，甚至会影响到读卡器读不到卡，或者读卡距离衰减得很厉害。另外，两个读卡器距离过近也会影响读卡器，有的会使读卡距离变短，有的会变长引起两个读卡器同时读卡或读卡器读不到卡。解决办法是：尽量不要安装在金属平面上，或者将读卡器安装背靠金属部分挖掉，两个读卡器之间的距离保持在25cm以上。

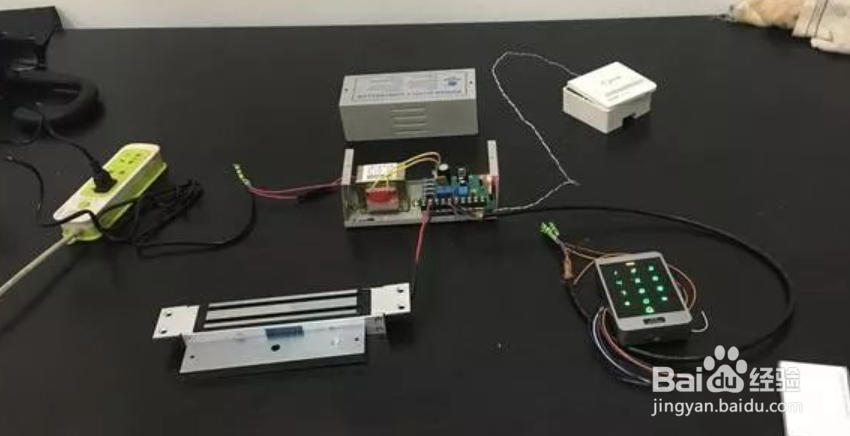

2、按钮到控制器的线       建议采用两芯线，线径在0.3平方毫米以上。        3、电锁到控制器的线       建议使用两芯电源线，线径在1.0平方毫米以上。如果超过50米要考虑用更粗的线，或者多股并联，和；或者通过电源的微调按钮，调高输出电压到14V左右。最长不要超过100米。       门禁施工中从电锁到控制器的一段线，看起来很平凡，如果不规范很容易引起不好找原因的故障现象，这个一定要引起重视！       由于电锁工作电流比较大（相对于门禁系统的其他设备例如控制器、读卡器），电锁离控制器有一定的距离，线上的压降会比较大。如果压降太大，会使得电锁有时带得动，有时带不动。磁力锁有时吸力不够。表现为门开关不正常。甚至会和控制器抢夺电流资源，使得控制器供电不足，出现重启甚至死机情况。

3、  从电锁到控制器的线，如果线长小于50米，要求使用截面积1.0平方毫米的两芯电源线，无需屏蔽，如果超过50米请布加倍布多一条两芯电源线，并联供电。如果线长大于100米，建议将控制器挪近门电锁的位置，以缩短布线距离。网线的截面积是0.2平方毫米的，比我们规范的线材小5倍，所以是绝对不行的，即使控制器到电锁的距离很近。       电锁门磁信号线，可以采用网线。有些人，将网线的四股合一股，给电锁供电，虽然理论上也接近规范，但不建议您这样做。这样做会使得接线端子不稳等带来其他隐患。

4、门磁到控制器的线       建议选择两芯线，线径在0.3平方毫米以上，如果无需在线了解门的开关状态或者无需门长时间未关闭报警和非法闯入报警功能，门磁线可不接。

5、RS485通讯线       控制器到控制器之间，以及控制器到转换器的线，均是RS485通讯线。建议使用8芯屏蔽双绞网线。线径在0.3平方毫米以上，485+和485-一定要互为双绞，其中6芯备用，屏蔽线可不接，如果通讯不畅通，可以考虑用屏蔽线将所有控制器的GND进行连接，或者在485总线的最后一台控制器的485＋和 485-之间并联120欧姆的终端电阻来改善通讯质量（控制器上有一终端匹配电阻跳线）。485总线长度，理论上是可以达到1200米，建议根据控制器数量或者通讯环境的复杂性，不要超过800米。如果超过请选用485HUB或者中继器来改善通讯环境。

6、在一些客户特殊需求的场合其他设备可以选择使用：门磁、红外传感器、消防联动、声光报警器等。具体施工布线方法如下所述：

1、门磁线：门磁到控制器端口之间的线，建议选择两芯线，线径在0.5平方毫米以上，如果无需在线了解门的开关状态 或者 无需门长时间未关闭报警 和非法闯入报警功能，门磁线可不接；

2、红外探测器线：门磁到控制器端口之间的线，建议选择两芯线，线径在0.5平方毫米以上，如果不需要红外布防，用来检测非法用户闯入报警功能，红外探测器线可不接；

3、声光报警器线：门磁到控制器端口之间的线，建议选择两芯线，线径在0.5平方毫米以上，如果不需要现场报警器提示，可以不接；

4、消防联动线：消防设备到控制器端口之间的线，建议选择两芯线，线径在0.5平方毫米以上，如果不需要消防联动功能，可以不接。
