声发射系统采样精度的验证

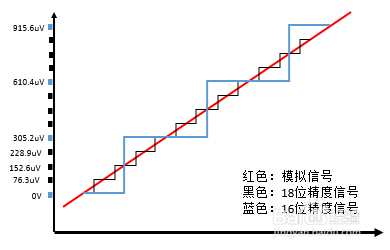

1、如下图所示，分别表示模拟信号（红色）、16位精度ADC采样的数字信号（蓝色）和18位精度ADC采样的数字信号（黑色）。模拟信号是连续的数值，数字信号是离散的数值。采样精度高的能更好地表征模拟信号。

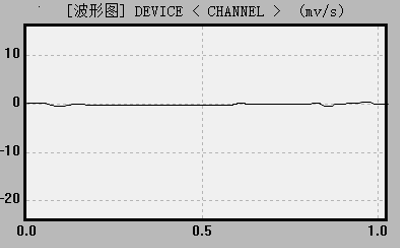

1、连接并开启声发射系统，将AE信号输入范围设置成±10V，开始采集波形；对信号并没有要求，即使是噪音信号，只要出现波形数据就可以。

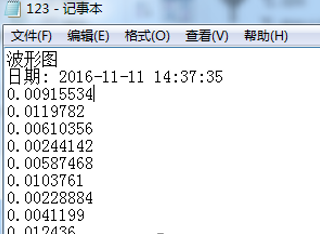

2、波形图表鼠标电极右键，导出为文本格式，一般是txt格式的文件。

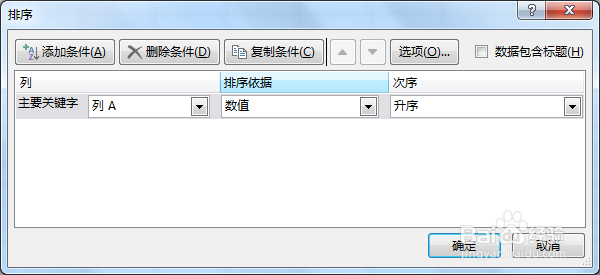

3、将txt格式的数据文件导入到EXCEL中，主要是利用excel的自动排序功能。如果导出的文件是EXCEL文件，可以忽略本步骤。如果厂家对文件进行加密了，格式不开放，那么本方法就用了。

4、排序后的数据如下，找到数字为0的部分，紧接0的数据就可以反映采样精度。下图紧接0的数据是7.63E-05，其他数值均为7.63E-05的整数倍，对应的是18位的采样精度。如果是16位采样精度，此数值应该是0.0003052附件。
