ZHCH588直流系统接地故障查找电流检测介绍

电流检畲驶郜杏测功能将直接以电流大小的形式显示被测支路的漏电流大小，该功能项的使用方法如下：

（1）令钳表处于自然状态（不钳任何电流支路，并保持钳口正常闭合），墩伛荨矧通过功能菜单选定该功能项，按下测试键进入该功能项显示界面；

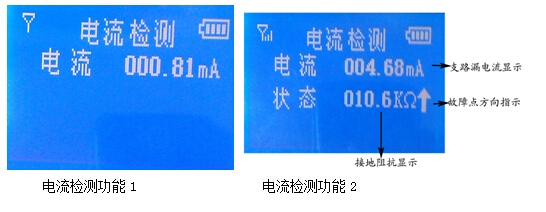

（2）将钳表钳入被测支路，显示屏上将显示被测支路的漏电流大小；如下图电流检测功能1所示；

（3）在电流检测功能显示界面下，按下“测试”键即实现对当前电流的清零，在对下一支路进行电流检测时，先令钳表处于自然状态，按下“测试”键当显示屏上电流显示为零后，再钳入被测支路；

（4）电流检测功能显示界面下会显示支路状态，在系统分析仪处于“非信号检测”模式下可以用此功能实现各支路状态的检测，在此模式下对支路状态进行检测，钳表只能正负支路一起钳，支路状态显示三种结果：正常；带方向的绝缘阻抗值；异常。显示“异常”说明此回路漏电流较大，存在环路的可能。检测完成后如下图电流检测功能2所示；

（5）当系统分析仪处于其它检测模式时，支路状态信息公供参考，默认情况下，系统分析仪都是处于信号检测模式。

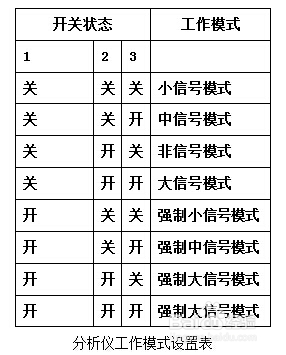

说明：系统分析仪后板三个小孔对应了三个按钮，三个按钮的开关状态可对系统分析仪的工作模式进行调整，按钮按下时于开的位置，三个按钮的排列出下：

设备出厂默认为小信号模式，通常情况下用户不需要对其进行任何修改。如果用户选择在强制信号模式工作，则开启系统分析仪后无论系统绝缘是否异常，均会向系统产生一低频信号。
