HDGC3551 多功能用电检测仪仪器结构

整体窑钕仇焱结构

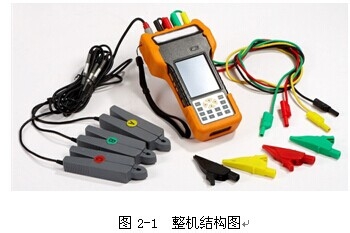

智能用电检查仪的整机配件如图2-1所示：

主要部件

主机

主机用于在现场测试，进行操作、计算、显示测试结果、存储等用途。

(数量：1台)。

电流传感器

电流传感器用于测试电流用。在使用中，用电流传感器把需测量电流的导线夹住，应尽量使导线垂直穿过电流传感器的夹合孔。测试线为一分三电缆线，七芯插头连接主机，另一端分别连接三个电流传感器。线上有A、B、C相标识，表示分别对应电流测试通道。C相设有两芯中间接头，可更换其他量程的电流钳，用于CT变比测试。（标配：3只10A电流传感器，还可另外选配3只500A电流传感器）。

本仪器标配3只10A电流传感器，用于三相电能计量表计检测、单相电能计量表计检测、高压电能计量表计检测、低压表计活动计量监测、高压表计活动计量监测。

本仪器还可选项配3只500A电流传感器，用于三相电能计量装置检测、单相电能计量装置检测、CT变比检测、低压活动计量监测。

电压测试线

电压测试线有黄色（接A相）、绿色（接B相）、红色（接C相）、黑色（接零线）共4条。用于连接主机与电压测试探头。使用中，电压测试线与主机连接时，颜色要求一一对应，以避免测试时发生错误。（数量：4条）。

光电传感器（光电头）

可采集机械式电能表的黑色标记信号，又可接收电子式电能表的脉冲指示信号。

采用电位器调节比较电平和采样灵敏度，并由四个LED指示灯作指示。

（数量：1套）。

脉冲输出线

连接仪表的脉冲输入/输出口，可以根据计量的电量输出脉冲信号，用于检测仪表的计量精度。（数量：1条）。

脉冲输出信号使用方法：测量本仪表精度，须一标准表，本产品脉冲输出，

标准表接受脉冲，由于各标准表的接受脉冲电压不一致，现采用无源脉冲输出，

脉冲输出电压由外部提供。

鳄鱼夹

鳄鱼夹用于测试电压信号用。黄色、绿色、红色、黑色，分别接A相、B相、C相。使用时，鳄鱼夹连接电压测试线，颜色要求一致：黄色、绿色、红色鳄鱼夹分别接A相、B相、C相电压线，黑色鳄鱼夹接零线。

小鳄鱼夹

本仪器除了配有4个大鳄鱼夹外，还配有4个小鳄鱼夹，专用于夹电能表计端子螺丝。

电源适配器

电源适配器用于给主机供电和给电池充电。使用时,将充电器输入插头接于220V电源上，输出端接于主机电源输入端即可。电源适配器也可通过电源跳线直接从仪表电压端子取电，但应注意电压范围应与电源适配器输入电压范围一致（AC100～240V），通常检测380V/220V低压系统时，电源跳线一端连接电源适配器，另一端必须将红色插头插入火线，即相线A、B、C相均可，黑色插头插入零线，即N线。

电源跳线

电源跳线是为现场临时取电充电应急时使用而备，接入电源跳线目的，为了长时间的给设备供电。其一端连接电源适配器，另一端必须将红色插头插入火线，即相线A、B、C相均可，黑色插头插入零线，即N线。

使用说明书

使用说明书详细介绍了仪表使用功能和操作方法。用户在使用仪表测量前应仔细阅读。（数量：1册）。

U盘

U盘内附有仪表数据分析软件。通过U盘，可对主机进行升级、数据上传等操作。

分析软件可对上传的数据进行管理和进一步的分析。U盘内还附有仪表使用说明书的

电子文档。（数量：1个）。

便携式仪器箱

便携式仪器箱是仪表整套设备的专用箱。其具有防水、绝缘、防冻、防拽等特点。
