自来水厂自动化系统

为解决农村饮水安全问题，很多地方建立了小型水厂，集中为一些村镇供水。自来水厂自动化系统是水厂建设中的重要部分

工具/原料

平升 DATA-9201

自来水厂自动化系统解决方案

1、各地根据自身的水资源及地势情况确定供水形式，主要包括以下几种：直供井供水：每个村镇打一眼或多眼深井，直接通过管网为村镇供水。

2、一眼或多眼水源井取地下水，进入小型水厂，加氯，进入清水池，再通过几套加压泵为不同村镇供水；有的小型水厂清水池地势较高，可通过自流为不同的村镇供水。

3、一稍僚敉视个或多个取水泵站取地表水，进入小型水厂后，经加药加氯等工艺处理进入清水池，再通过几套加压泵为不同村镇供水；有的小型水厂清水池地势较高，可通过自流为不同的村镇供水。

自来水厂自动化系统总体设计方案

1、在水源井井房内安装水源井监控设备。

2、在水厂进水口安装流量监测终端。

3、在水厂加氯间安装加氯设备远程测控及水质监测终端。

4、在水厂加压泵房安装加压泵站远程测控终端。

5、在水厂低压配电室安装配电监测终端。

6、在水厂值班室安装工控机、计算机、投影仪、打印机等。安装监控系统软件。

7、流量监测终端、加氯设备远程测控及水质监测终端、加压泵站远程测控终端与撕良滤儆值班室工控机之间采用局域网有线通信方式；水源井监控设备与值班室工控机之间采用GPRS（或CDMA、4G、NB-IOT）绣诅收蟮无线通信方式（支持光纤通信方式）。

8、未来，水厂需要对各用水单位进行流量监测，采用GPRS（或CDMA、4G、NB-IOT）无线通信方式。

自来水水厂自动化系统主要功能

1、 系统可以实时监测水源井水泵工作情况，包括：电流、电压、电能、泵开关状态、保护状态、出水压力、出水流量。可以远程起停水源井水泵。

2、系统可以实时监测进厂流量、出厂流量、出厂压力、水池水位、余氯等信息。

3、系统可以实时监测加氯机的工作状态、加氯速度、自动控制/远程控制加氯机的起停。

4、系统可以实时监测加压泵组水泵的工作状态，包括：开关状态、保护状态、电压、电流、频率等。

5、 系统可以自动控制、远程控制加压泵的起停。根据出口压力自动调整水泵转速。

6、系统可以实时监测配电站信息，包括：开关状态、电流、电压、电能等。

一、​项目背景

1、 供水流程为：从水源井取水通过加药消毒处理，进入蓄水池，然后通过供水泵房的加压泵，将水输入供水管网。此项目实现了对整个新区供水系统的实时监控，既保障了水厂的安全生产，提高了服务质量，同时也节省了人工成本。

二、监控现场

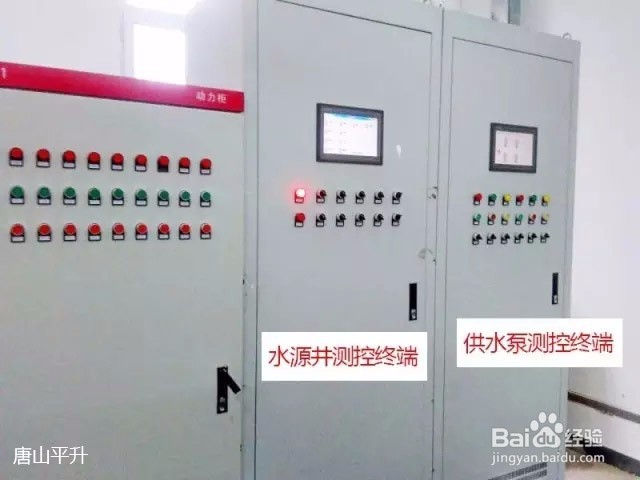

1、水源井测控终端：安装位置：配电室，同时对5个水源井进行远程监控。功能：◆采集水井水位（超声波液位计）、出口流量（电磁流量计）和泵的电流、运行、故障等状态。◆根据蓄水池水位远程或自动控制泵的启停。

2、供水泵测控终端：安装位置：配电室，同时对4台供水泵进行远旯皱镢涛程监控。功能：◆采集供水泵的三相电压、单项电流、远程、故障、运行、频率等信号。◆采集排水泵的自动、运行、故障等信号。◆采集进水管的PH、浊度、水池水位（超声波液位计）、进水流量和出水流量（电磁流量计）。◆根据水池水位自动控制泵启停。◆远程控制泵的启停。

3、加药设备测控终端：安装位置：加药间，对加药间的各种设备进行远程监测。功能：◆采集化料器、氯酸钠罐搅拌机和卸酸泵的自动、运行、故障信号。

监测中心

1、通信网络：光纤通信

2、软件平台：采用C/S结构平升组态软件

3、安装现场图片
