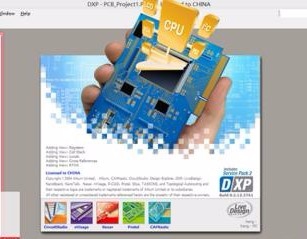

Protel DXP快捷键

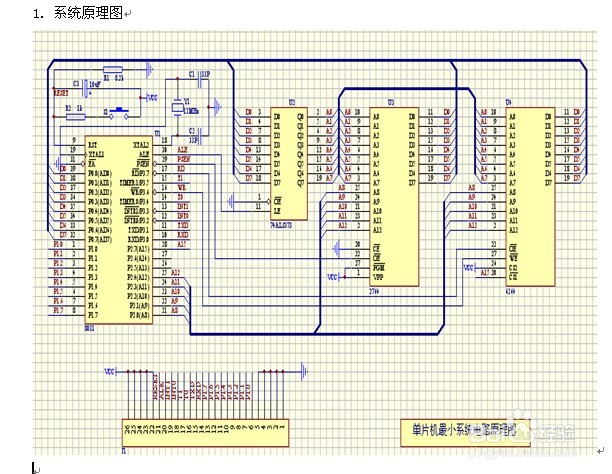

1、第一：原理图快捷键。

a——弹出edit\align子菜单 AL;AR;AT;AB b——弹出view\toolbars子菜单 e——弹出edit菜单 f——弹出file菜单

M——弹出edit\move子菜单MM

G——弹出捕获网格菜单

O——弹出options菜单 O+P;O+D P——弹出place菜单

Q——米制和英制之间的单位切换

R——弹出reports菜单 R+B S——弹出edit\select子菜单 t——弹出tools菜单 TP v——弹出view菜单 w——弹出window菜单 x——弹出edit\deselect菜单 Z——弹出zoom菜单 crtl+f——寻找指定的文字

Alt                                                  在水平和垂直线上限制对象移动

点击并按住鼠标左键+Delete             删除所选中线的拐角

点击并按住鼠标左键+Insert             在选中的线处增加拐角

Ctrl+点击并拖动       拖动选中的对象(电气连接不变)

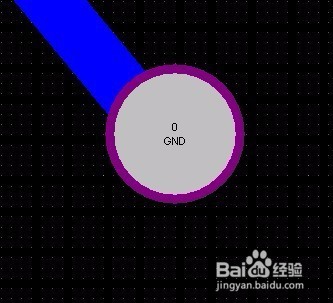

2、第二：PCB快捷键：

Shift+E                                            打开或关闭电气网格

Ctrl+G                                            弹出捕获网格对话框

Shift+空格键                                         在布铜线时切换拐角模式

空格键                                             布铜线时改变开始/结束模式

Shift+S                                            切换打开/关闭单层显示模式

O+D,P                                             显示/隐藏Prefences对话框

Ctrl+H                                              选择连接铜线

+                                                     切换到下一层（数字键盘）

-                                                      切换到上一层（数字键盘）

*                                                     下一布线层（数字键盘）

L——显示Board Layers对话框

N——移动元件时隐藏网状线

Ctrl+M                                            测量距离

3、第三：原理图和PCB通用快捷键：

鼠标滚轮                       上下移动画面

Shift+鼠标滚轮                                   左右移动画面

右击鼠标并选择Find Similar       选择相同对象

Shift+点击鼠标左键                       选择或取消选择

4、第四：原理图和PCB通用快捷键：

Ctrl+Z                                    撤销上一次操作

Ctrl+Y                                    重复上一次操作

Ctrl+A                                    选择全部

Ctrl+S                                    保存当前文档

Ctrl+R                                            复制并重复粘贴选中的对象

X+A                                                取消所有选中的对象

5、第五：设计浏览器快捷键：

Ctrl+F4                                         关闭当前文档

Ctrl+Tab                                         循环切换所打开的文档
