cad如何用对象捕捉追踪绘制插座图形

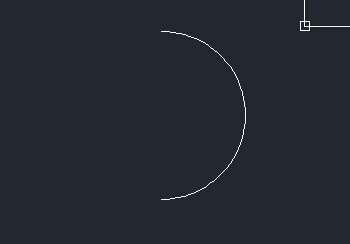

1、启动autocad2013,在工具栏点击圆弧，或输入arc命令画一个半圆。

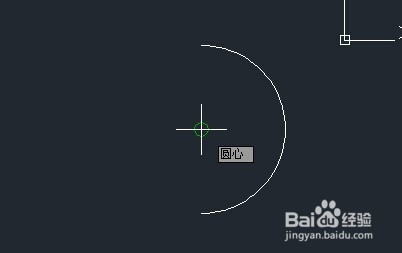

3、在命令行中输入直线命令(line),当系统提示‘指定第一点：’时，移动光标至圆弧的癣嗡赧箬圆心处，此时将显示“圆心”标记。

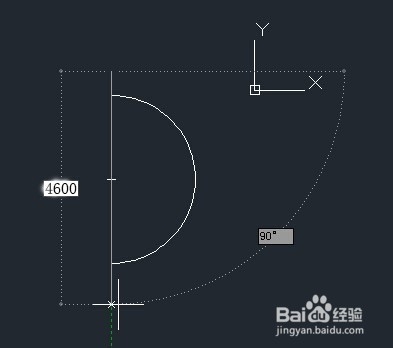

5、再将光标垂直向下移动至下图所示的位置，并在长度框中输入‘4350’，再单击鼠标指定线段的下一个点，然后按下空格键结束线段的绘制。

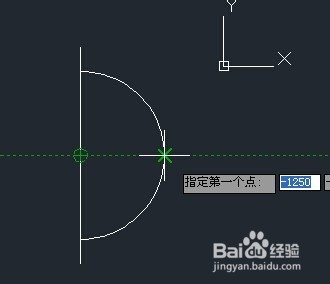

7、将光标水平向右移动到圆弧的右侧象限点上，然后单击鼠标指定线段的第一个点。
