CCLINK转profinet与西门子PLC通讯

1、三菱PLC系统中的网络配置远创智控YC-PN-CCLK

1, 注意几个参数设置的方式：

CCLINK 站地址：通过拨码设置CCLINK 波特率：通过通讯设置 CCLINK 占用站数：通过通讯设置（每个站支持最大 12 字节的通讯数据）

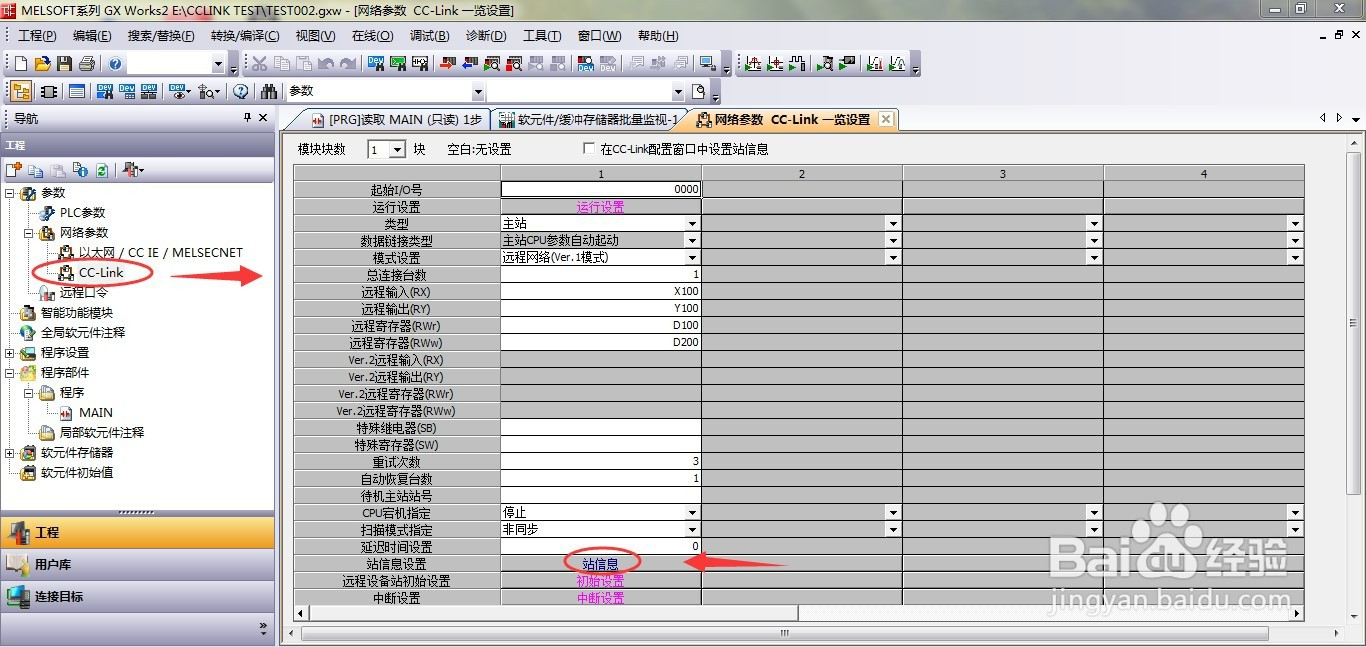

2、2, 在 GX Works2 软件中新建一个项目，在 CC Link 的设置中，如下图所示。



举例，定义输入寄存器的地址是 D1000，输出寄存器的地址是 D2000。

3、

3, 点击站信息设置，在弹出的对话框中，将“站类型”选择成远程设备站，“占用站数”根据实际数据量选择。点“设置结束”完成设置。

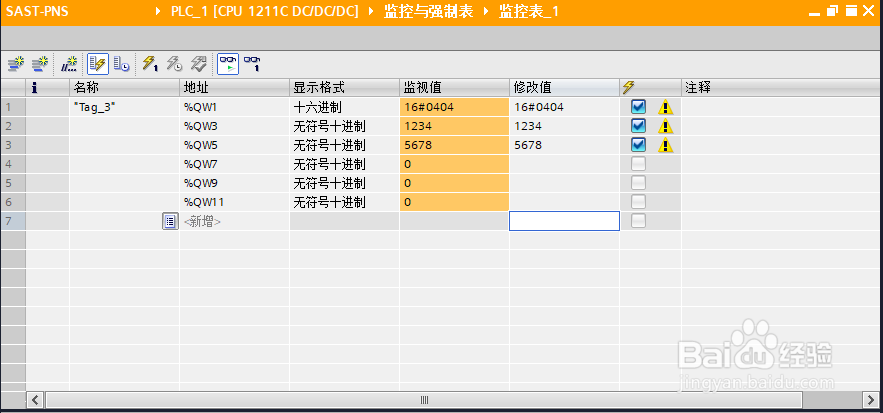

1、4, 在 PN主站中，将模块的波特率和占用站数设置与 PLC 设置一致，然后 CCLINK 应该可以成功连接。如下图所示，word_1 中第一个 0x04 表示波特率设置为 4（10Mbps），第二个 0x04 表示占用 4 个站。

2、5, CCLINK 波特率列表：

3、6, CCLINK 数据量列表：

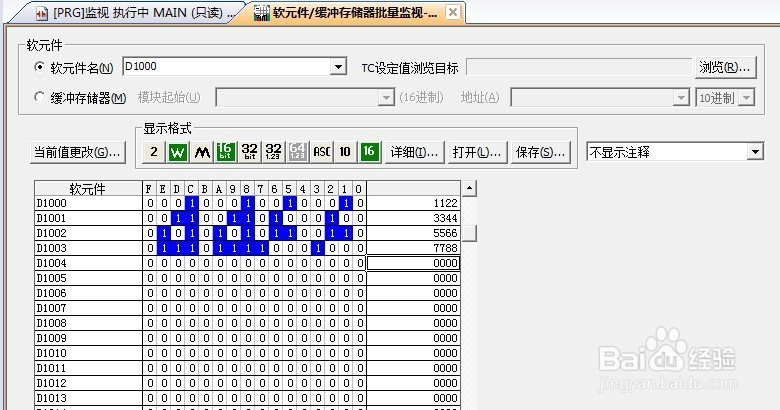

1、7, 在 GX Works2 软件中，在线监视缓冲存储器，如下图所示。可以通过软件源列表进行在线修改和监视寄存器的值。

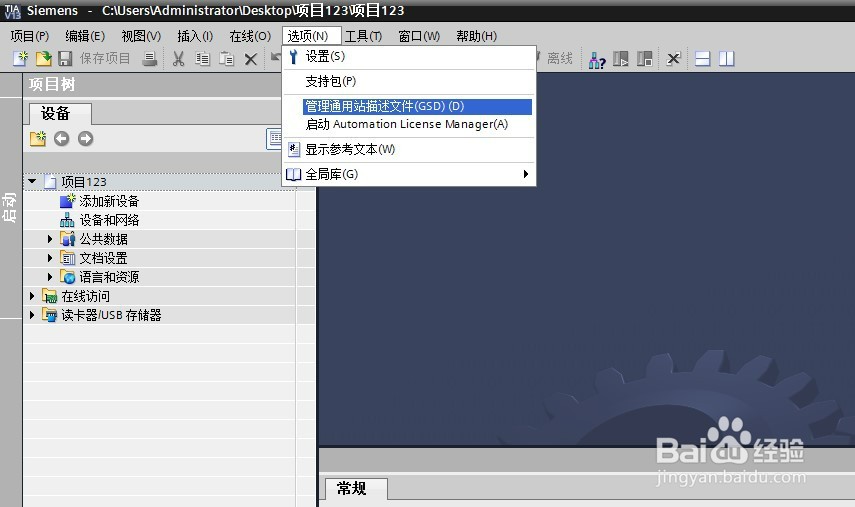

2、8, 在博途中新建一个项目，通过“选项”——“管理通用站描述文件”添加远创智控YC-PN-CCLK网关的 GSD 文件。

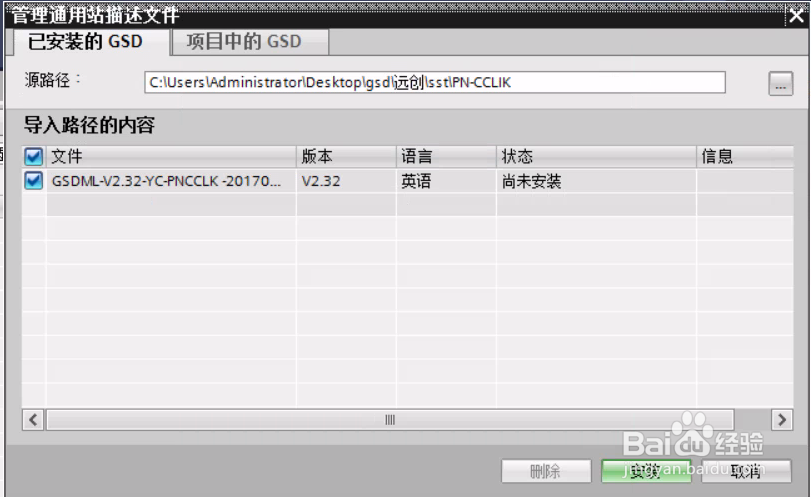

3、9, 选择 GSD 文件所在的目录，点击安装：

1、10, 在“设备和网络”中添加网关

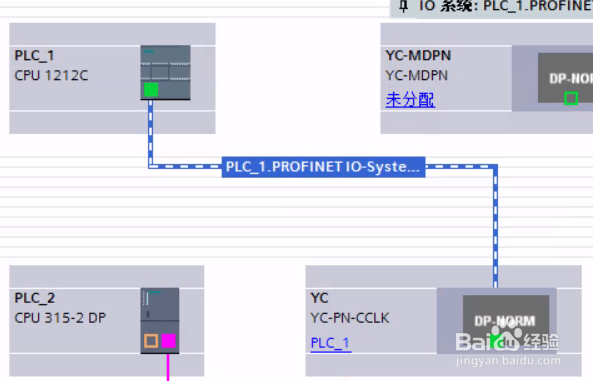

2、11, 给网关分配 PLC，构建 Profinet 链接

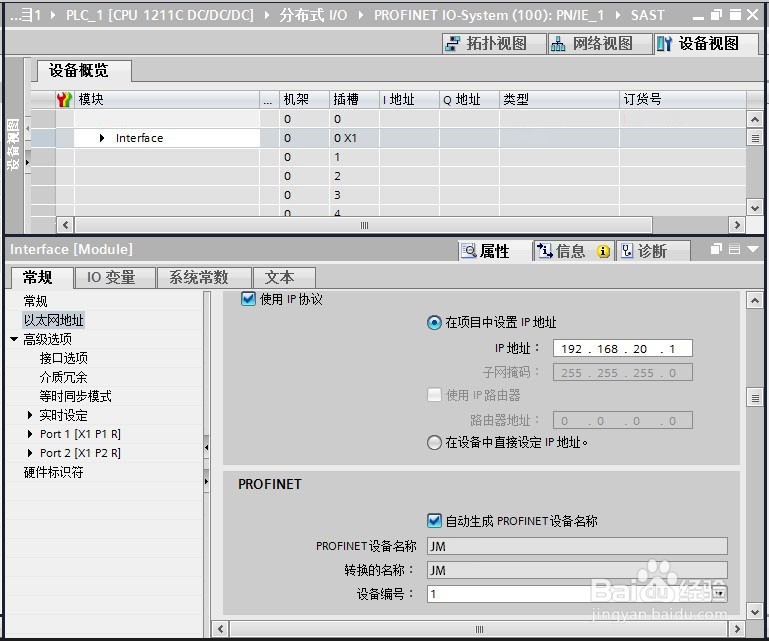

3、12, 双击网关的图标，进入设备视图，设置网关的 IP 地址、子网掩码、设备名称。

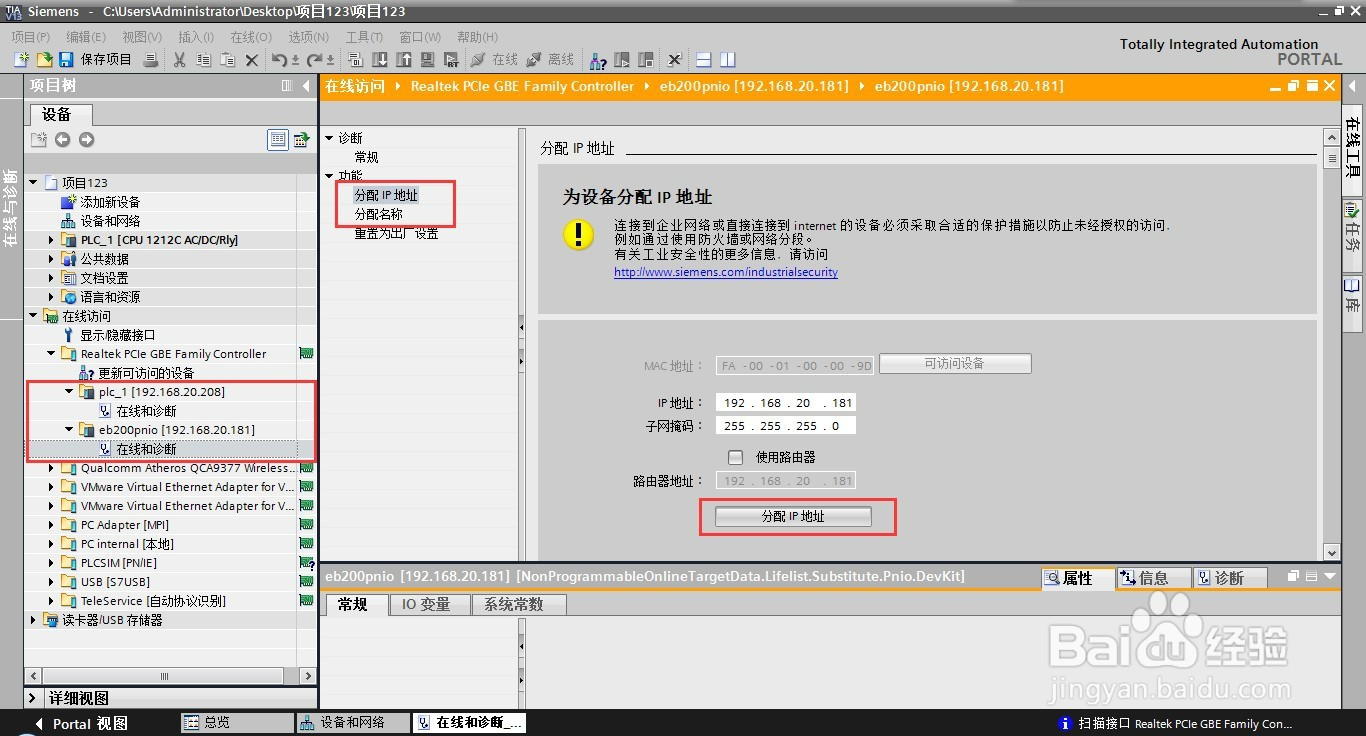

1、13, 在线访问----修改实际 PLC 和网关的 IP 地址和名称（IP 地址要和实际的 PLC 地址在同一网段，名称要和网关一致）

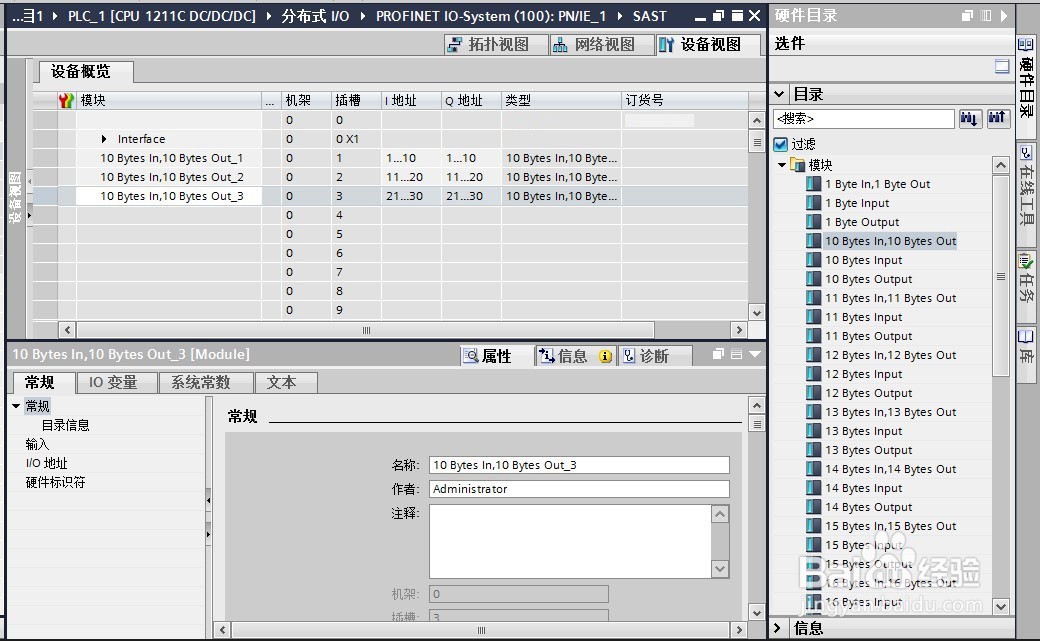

2、14, 配置读写数据

3、15, 将程序编译下载即可实现 S7-1200 读写远创智控YC-PN-CCLK网关的数据。
