solidworks怎么在实体上写字?

2026-04-01 06:04:11

1、如图,我要在这块面板上写字,

solidworks怎么在实体上写字?

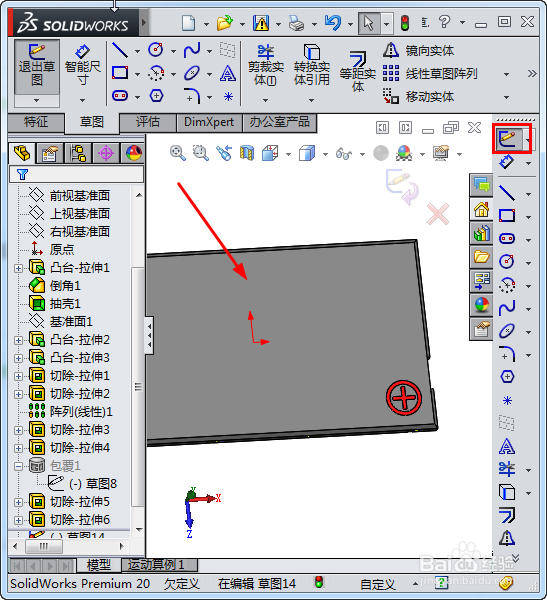

2、在要写字面新建草图,如图所示

solidworks怎么在实体上写字?

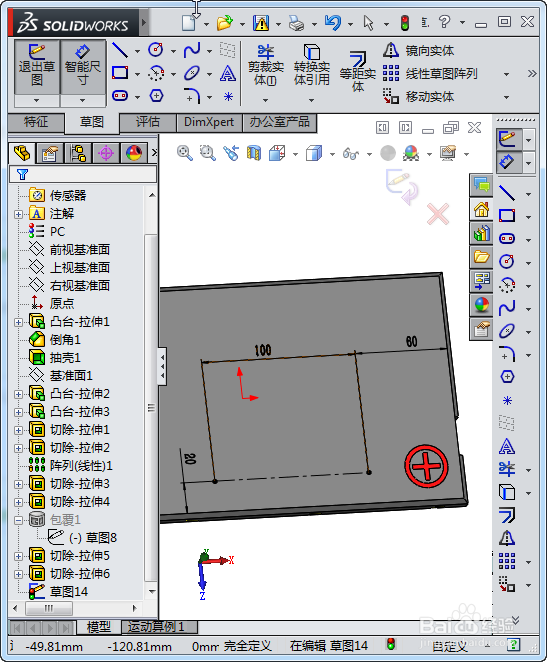

3、在草图模式下,画一根虚线,标注好尺寸,使之完全约束,如图所示

solidworks怎么在实体上写字?

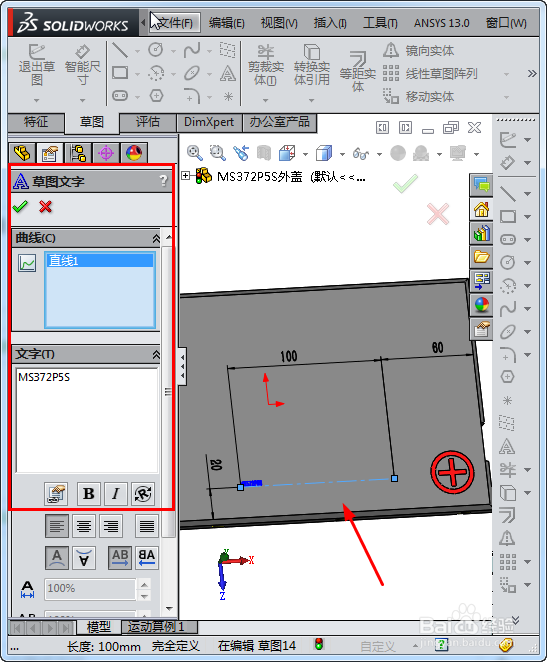

4、点击写字按钮,选择在虚线上写字,输入要写的字,如图所示

solidworks怎么在实体上写字?

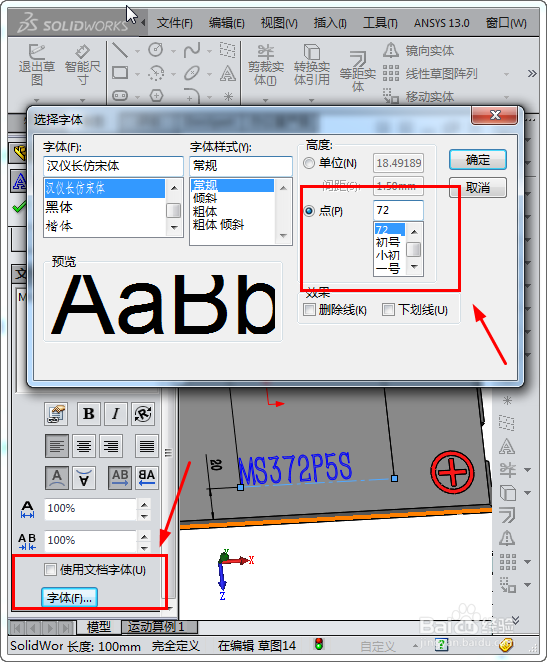

5、调整字体大小及间距,如图

solidworks怎么在实体上写字?

6、调整好后,打钩确定,字就写好了,如图

solidworks怎么在实体上写字?

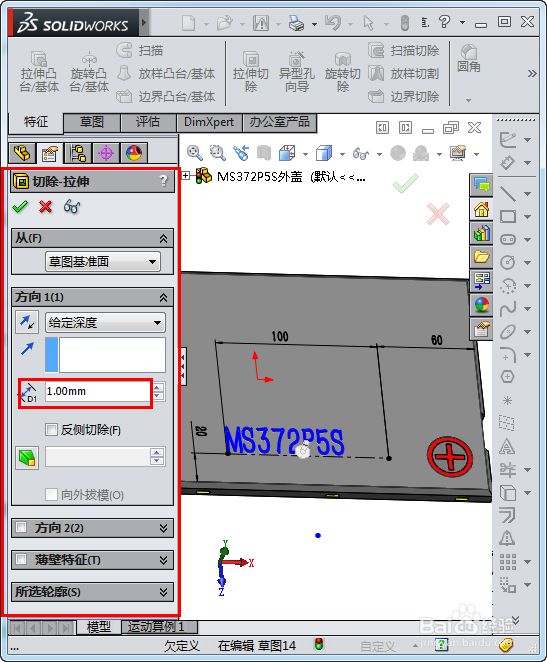

7、点击切除,输入深度,深度自己定,

solidworks怎么在实体上写字?

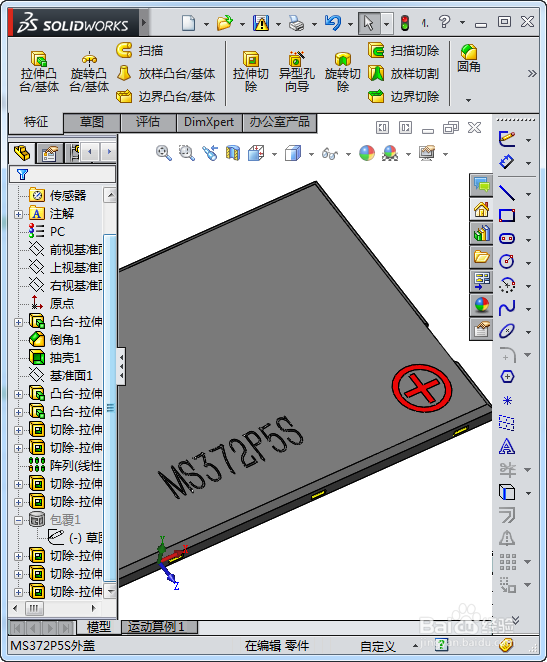

8、如图,字就写好了

solidworks怎么在实体上写字?
