CAD快速绘制有角度直线方法技巧

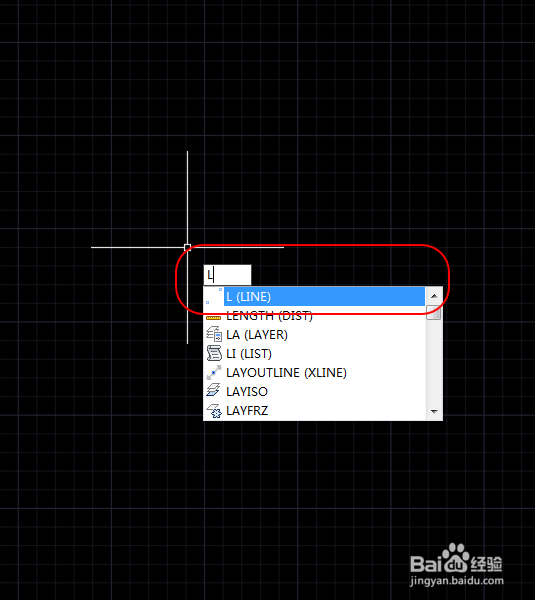

1、CAD绘制的带角度的两条线段，很多小伙伴通过旋转指令进行操作，那么CAD如何快速绘制带角度直线呢？首先，在CAD命令栏输入直线快捷指令“L”，空格键或enter键确认。

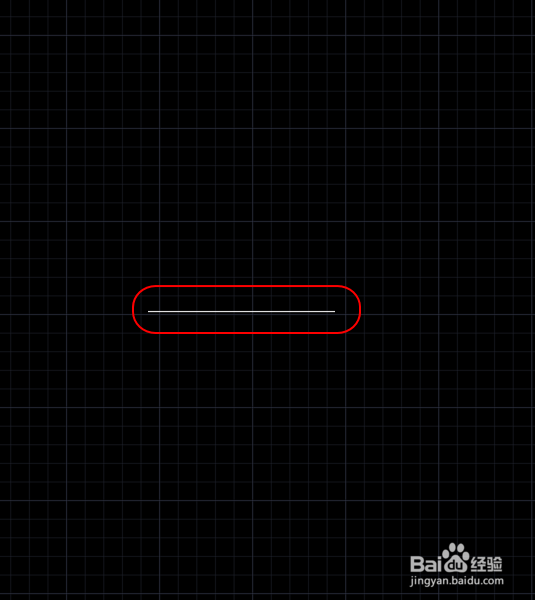

2、在CAD模型空间中，先绘制一条线段。

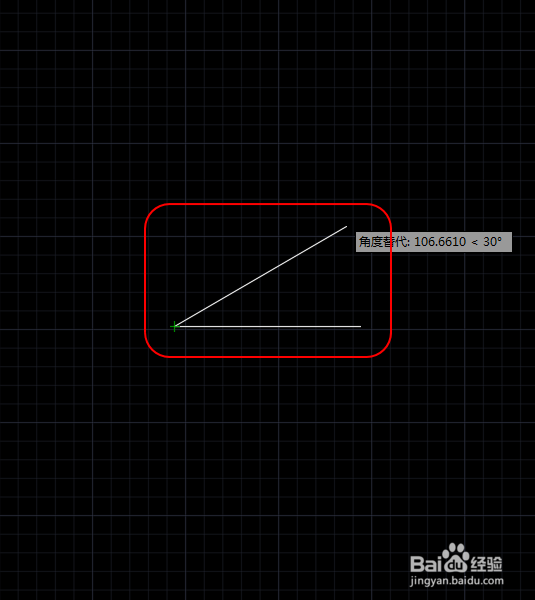

3、继续执行直线命令，选择端点，输入需要绘制的角度，格式为<30（小编以30度为例）

4、角度输入完成后，空格键或enter键确认，直线只能在限定的角度进行绘制，如果不限定长度，可以鼠标随意点击确定端点。

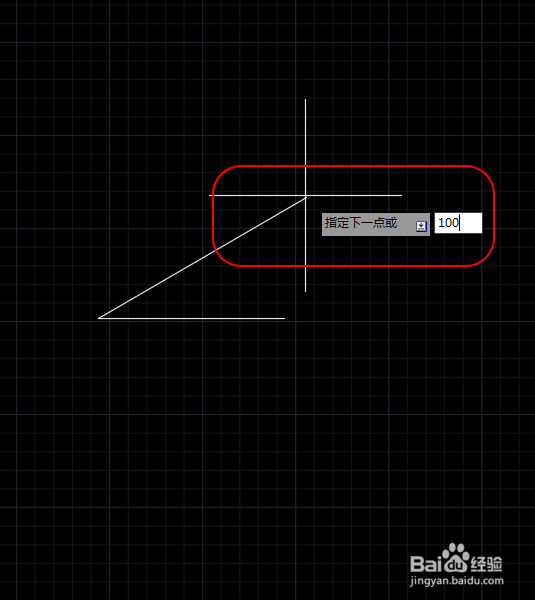

5、如果限定直线的长度，则需要在确定角度后，输入固定的长度即可。

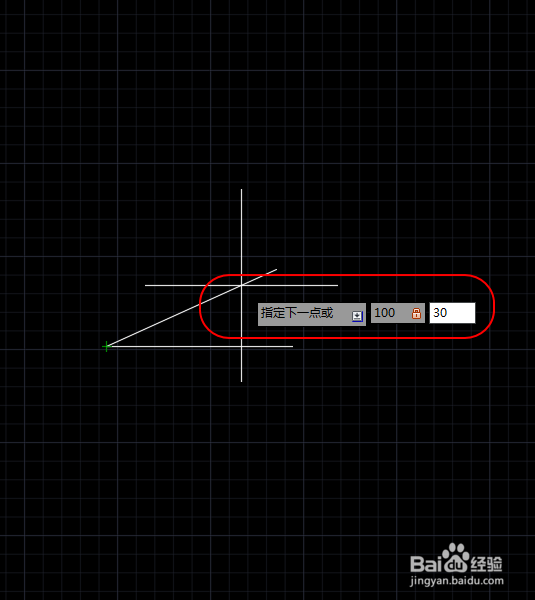

6、绘制有确定长度的带角度线段，还有更为快速的方法，输入直线长度再输入角度即可，即100<30。
