C4D R20用体积建模创建硬边模型连杆盖的方法

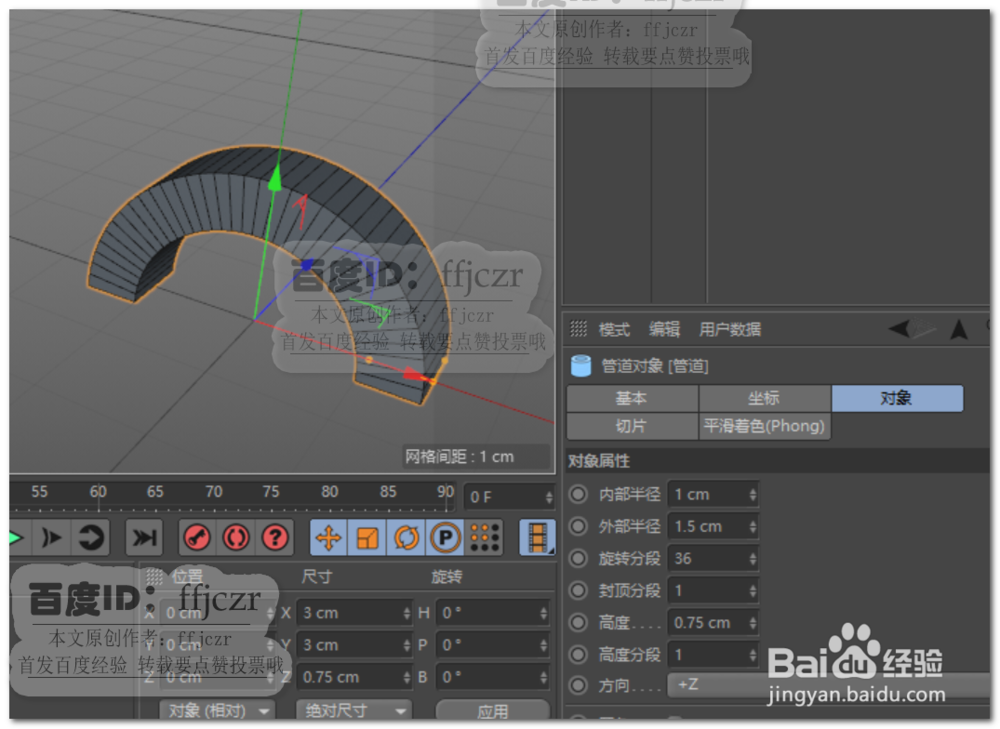

1、 创建一个圆管，内部半径为1，外部半径为1.5，高度为0.75，旋转分段为36.将圆管的切片选项激活，起点角度为0，结束角度为-180.

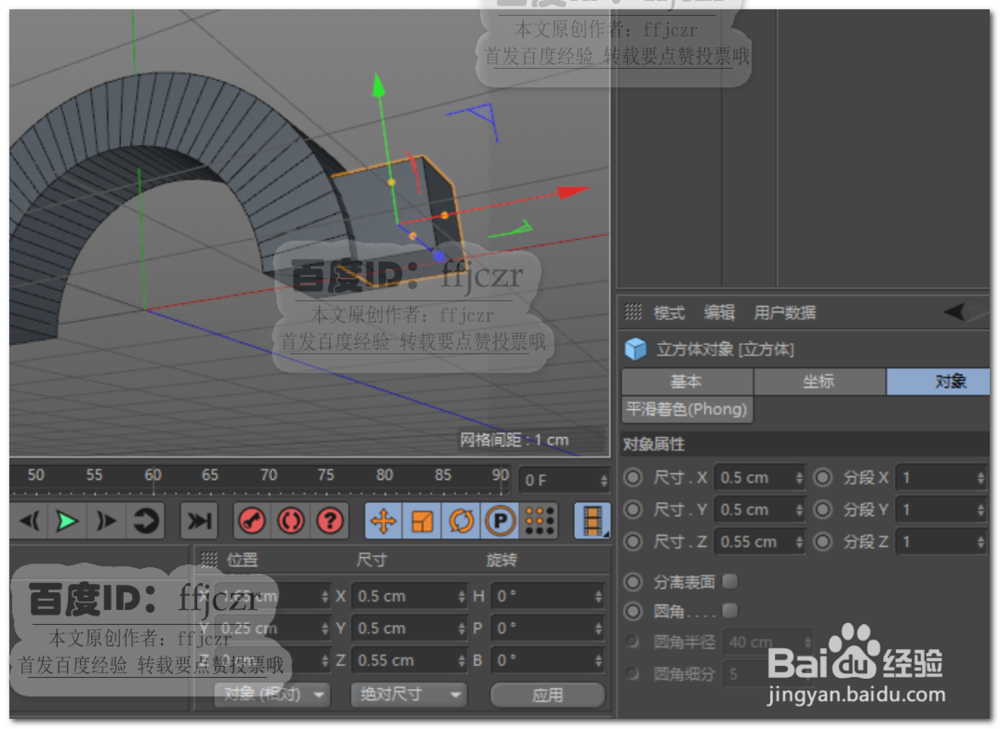

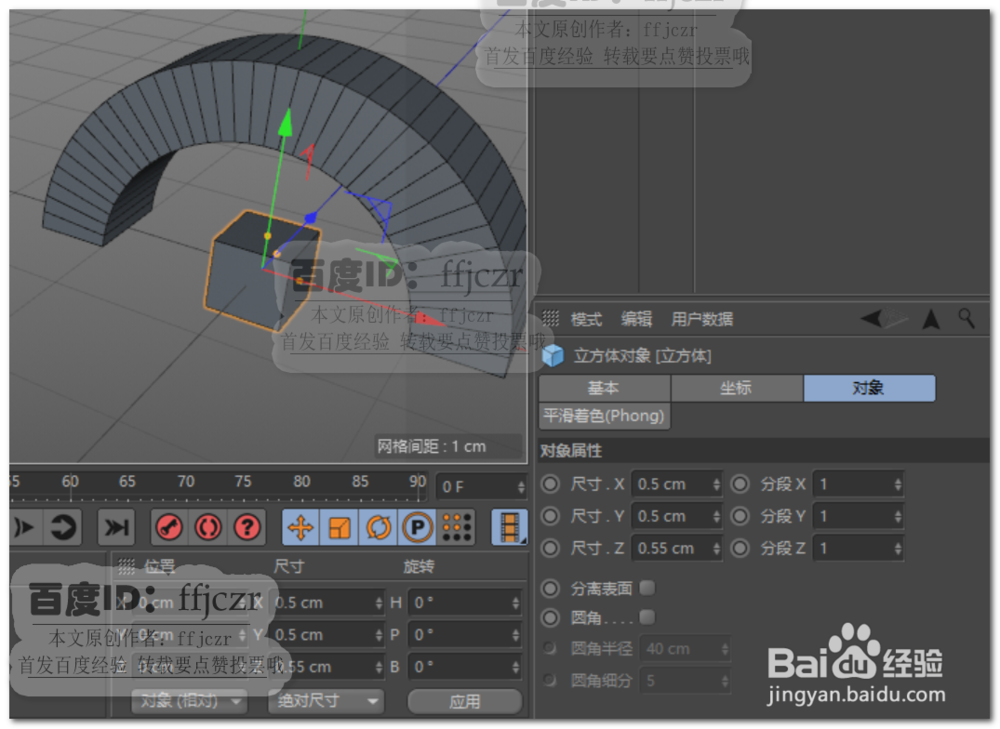

2、 创建一个立方体，规格为0.5*0.5*0.55；将立方体的位置坐标调整：X1.65，Y0.25.如图所示。

3、 创建一个圆柱体，半径为0.15；将圆柱体的位置坐标调整：X1.6猱蝰逾鸾5；分别给上步的立方体和圆柱体添加对称命令，使圆管的另一侧得到相应的结构；如图所示。

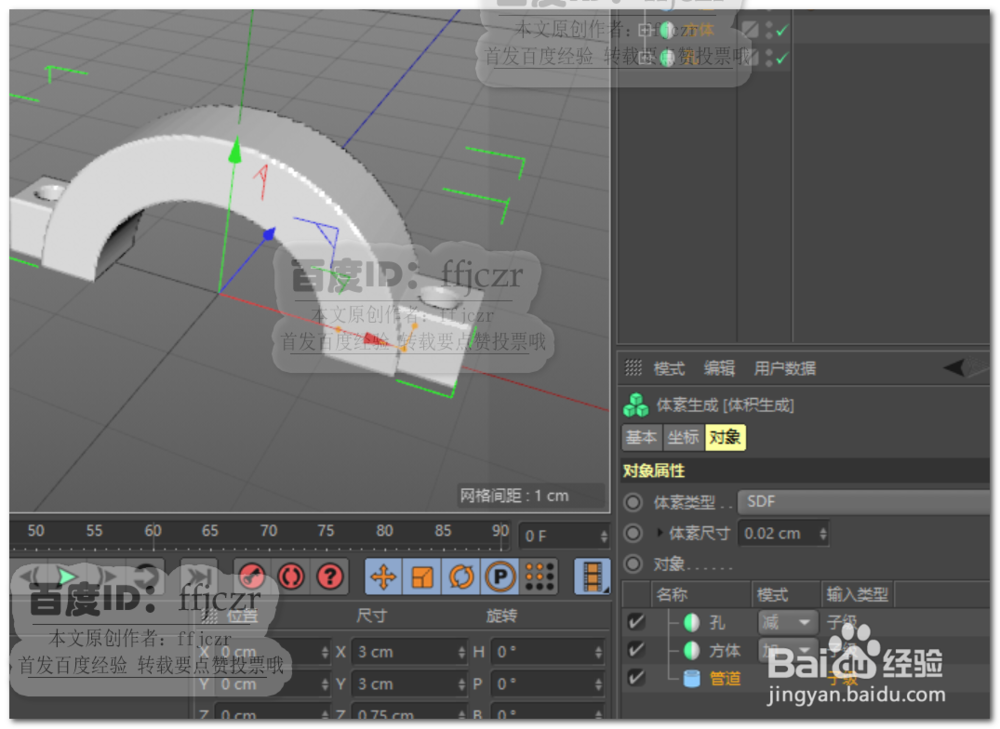

4、 给上步创建的三个对象添加体积生成器，体素类型为SDF；体素尺寸为0.02（该值要根据当前模型而定）；在对象项中，将圆柱的模式为减，立方体的模式为加。

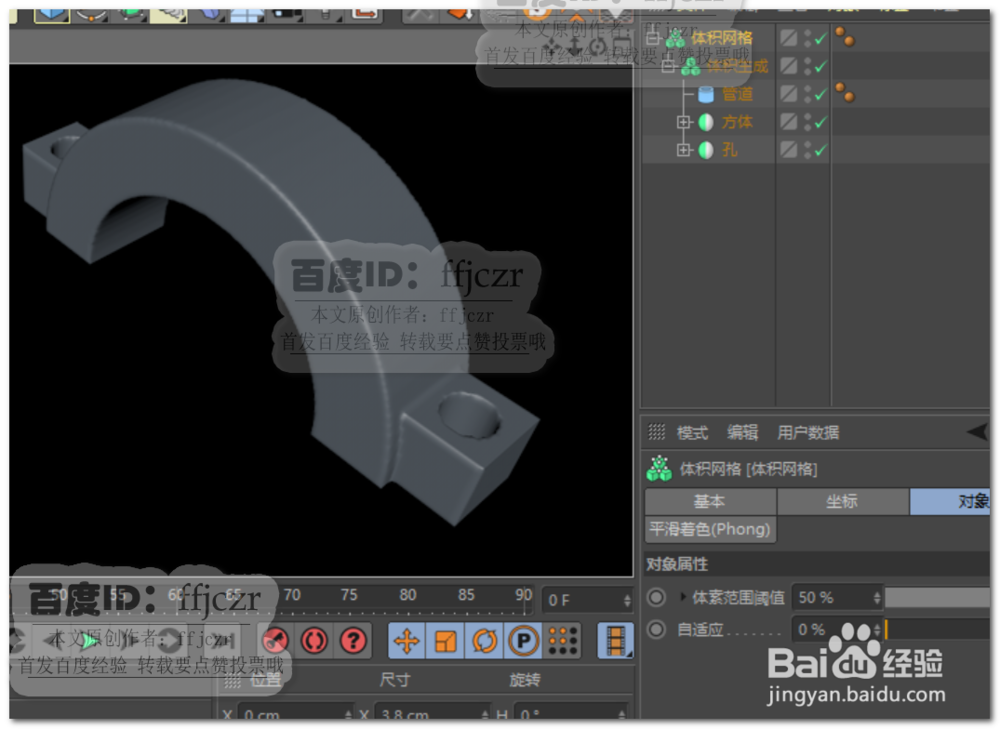

5、 给体积生成器添加一个体积网格，这样就可以得到可渲染的硬边模型了。

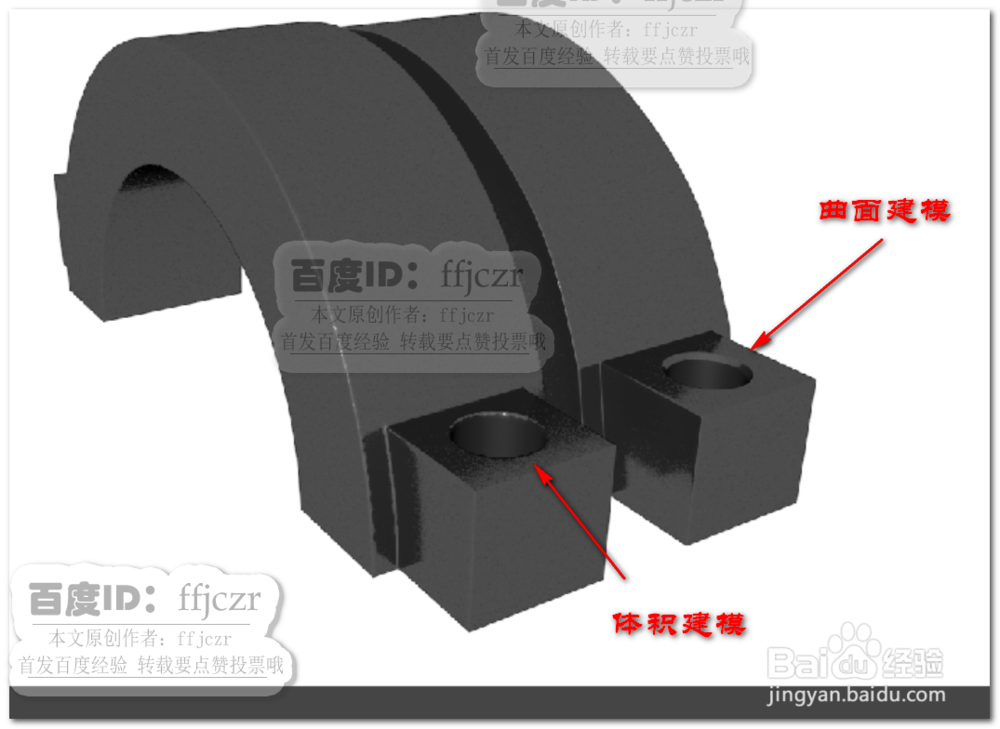

6、用体积建模的优点就是快，只要将相关的模块堆在一起即可得到所要的模型；但缺点就是对表面及倒角很难得到有效控制；体积建模得到的模型会有很多的面构成，一不小心就会令软件崩溃。
