OpenLayers怎么调用中间件发布的WGS84卫星影像

1、如何下载杭州市谷歌卫星地图

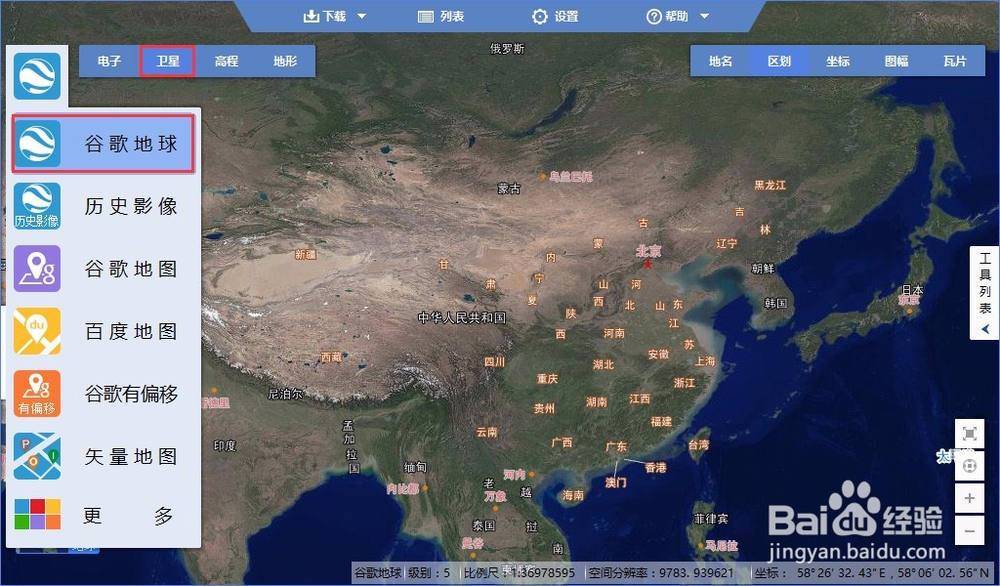

在万能地图下载器中，选择地图类型为“谷歌地球”，数据类型为“卫星”地图，如下图所示。

2、选择下载任务范围时，可以通过框选、多边形选择或按行政区划的方式下载影像数据，这里选择按“杭州市”的行政区划范围下载，点击“下载”可以显示“新建任务”对话框。

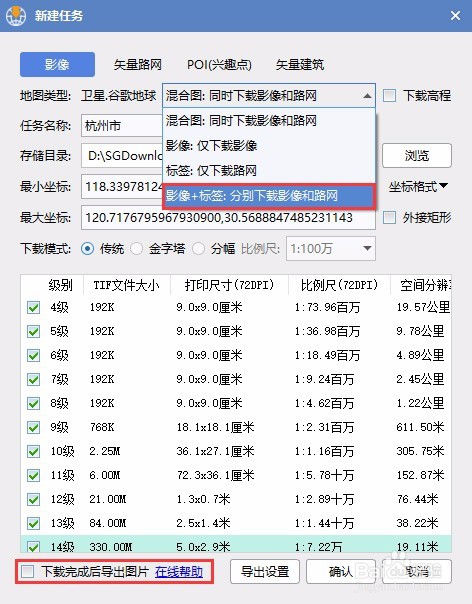

3、在“新建任务”对话框中，分别作出以下参数设置。

1)  设置下载类型

选择“影像+标签:分别下载影像和路网”将影像和路网分开下载。

2)  设置下载级别

由于需要在缩放时每一级都显示下载影像，因此在下载数据时建议选择1-19级（如果范围在省以上，建议分成多个块下载），这里以第4到14级为例。

3)  设置导出选项

由于我们只需要任务文件，不需要导出为大图片或瓦片，因此这里取消勾选“下载完成后导出图片”选项。

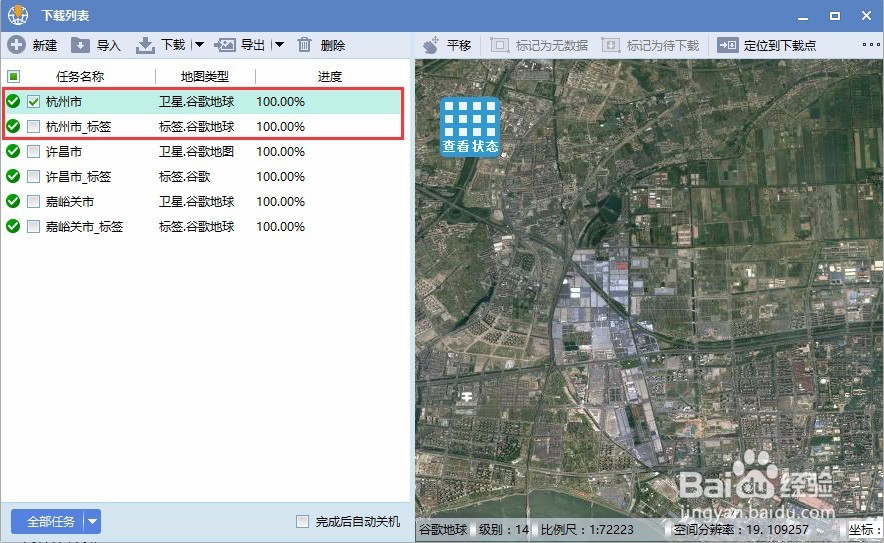

4、数据下载完成后，可以在下载列表中预览下载结果，由于影像和路网是分开下载的，因此会有“杭州市”和“杭州市_标签”两个任务。

在任务例表中双击任务名称，会打开任务文件存储目录。

5、在下载结果目录中，可以看到有dat、idx和kml三种类型的文件。其中，DAT文件中存储的是卫星影像瓦片数据，IDX存储的是卫星影像瓦片的索引，KML文件为任务的下载范围。

6、如何发布杭州市谷歌卫星地图

《水经注地图发布服务中间件》安装后会自带全球第1到7级谷歌卫星地图影像，可以通过点击“WGS84 影像一键发布”查看，该卫星影像数据存放在中间件的安装目录“C:\Program Files (x86)\RiverMap\水经注地图发布服务中间件 X3\cache\wgs84”中。

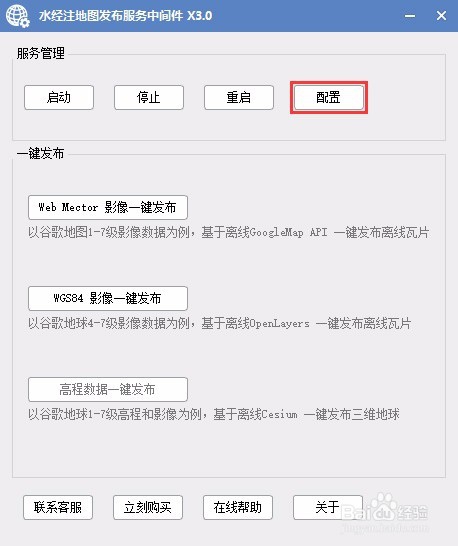

点击“配置”按钮显示“服务器配置”对话框，可以为中间件配置新的谷歌地球卫星地图下载器数据源。

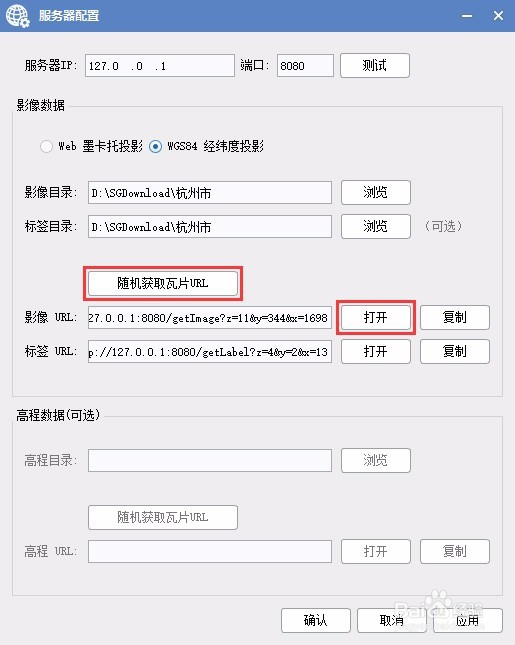

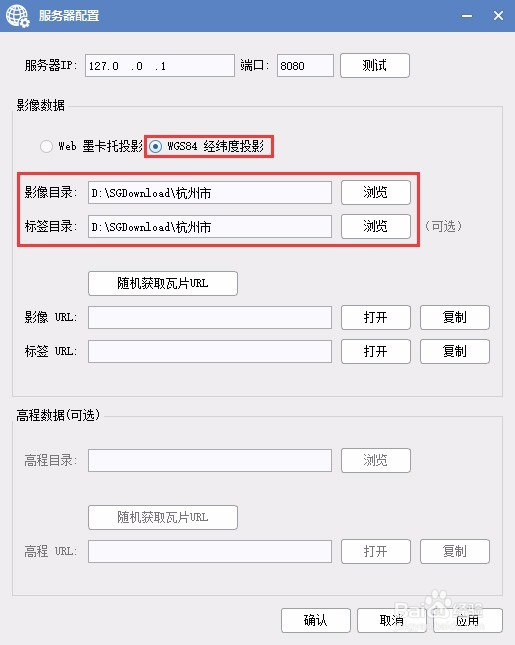

7、由于下载的杭州市谷歌地球卫星地图为WGS84经纬度投影，保存的文件路径为“D:\SGDownload\杭州市”，因此在“服务器设置”对话框中作以下参数设置。

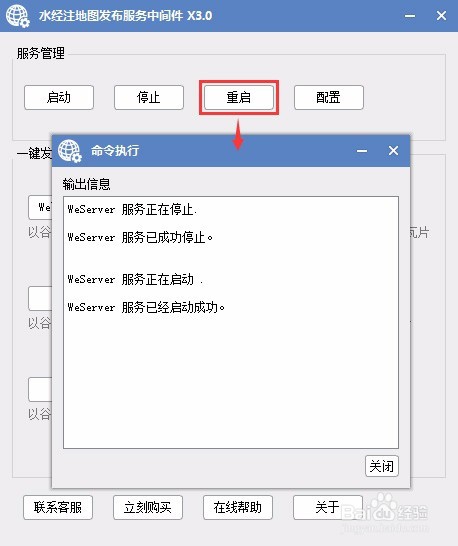

8、点击“确认”完成服务器参数设置后，点击“重启”按钮重启中间件“WeServer”系统服务，确保重启成功，所设置的参数才可以生效。

9、服务重启成功之后，可以在“服务器配置”中查看中间件发布的瓦片URL地址。

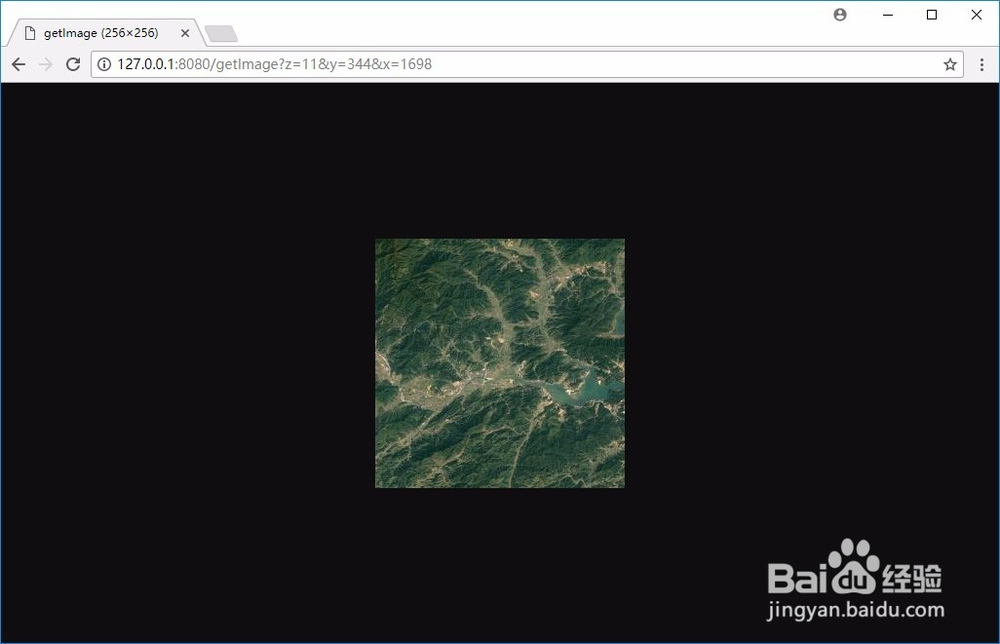

10、瓦片地址可以在浏览器中单独打开，如果地址正确，会显示一张256x256大小的瓦片图片。

URL中的参数说明：

127.0.0.1       服务器IP地址

8080            端口号

getImage        表示请求影像格式瓦片

getLabel        表示请求地名路网瓦片

getDem          表示请求数字高程瓦片

Z               级别

X               列号

Y               行号

11、如何调用杭州市谷歌卫星地图

经过上述一系列的准备工作，中间件已经成功发布了杭州市的谷歌卫星地图，这里将说明如何在OpenLayers中调用中件间发布的谷歌地球卫星地图的方法。

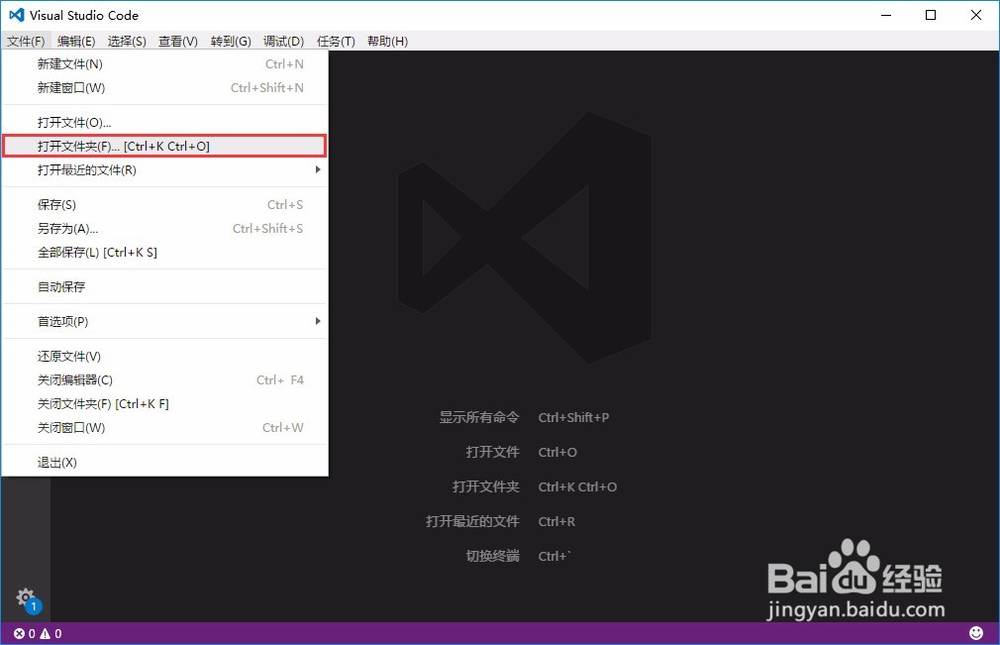

可以用任何一款开发工具打开 OpenLayers 开发源码，这里以Visual Studio Code为例，在文件菜单中选择“打开文件夹”菜单。

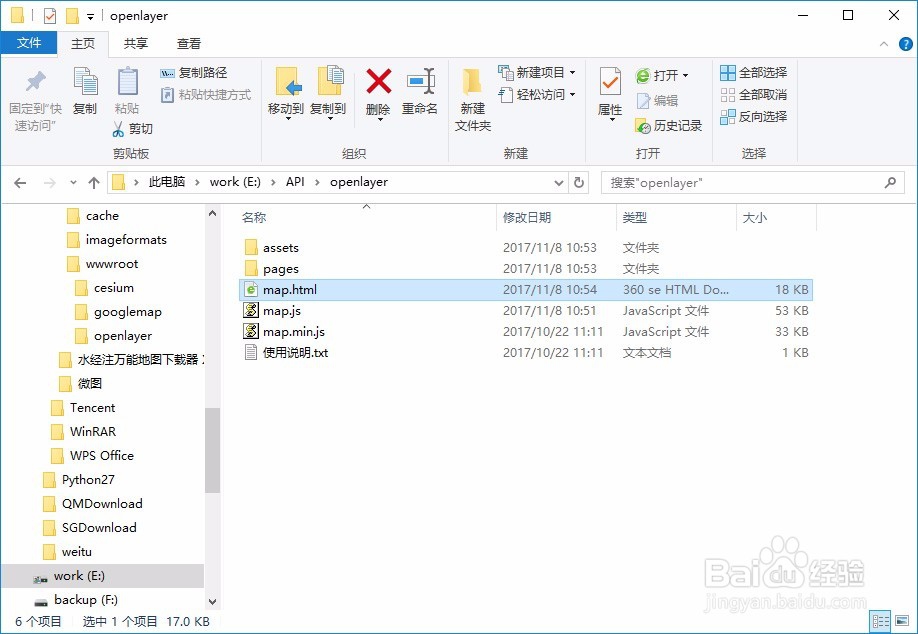

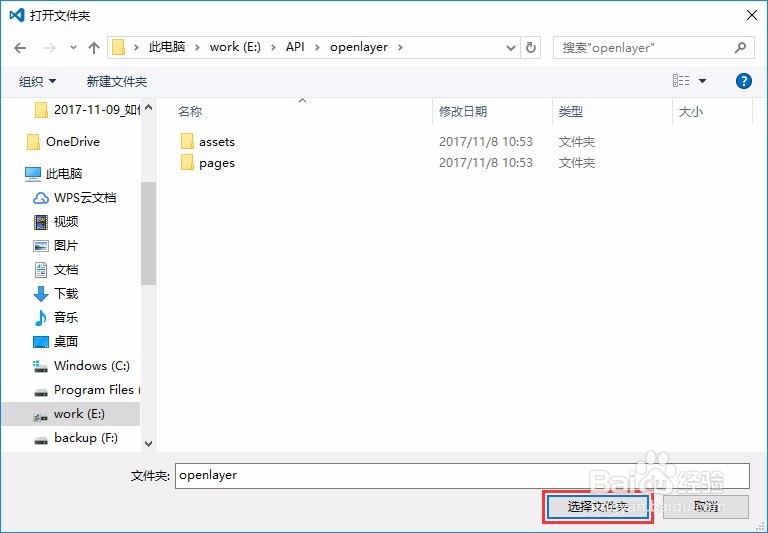

12、选择 OpenLayers 开发源码所在目录，这里的路径为“e:\API\openlayers”,点击“选择文件夹”可以打开源码。

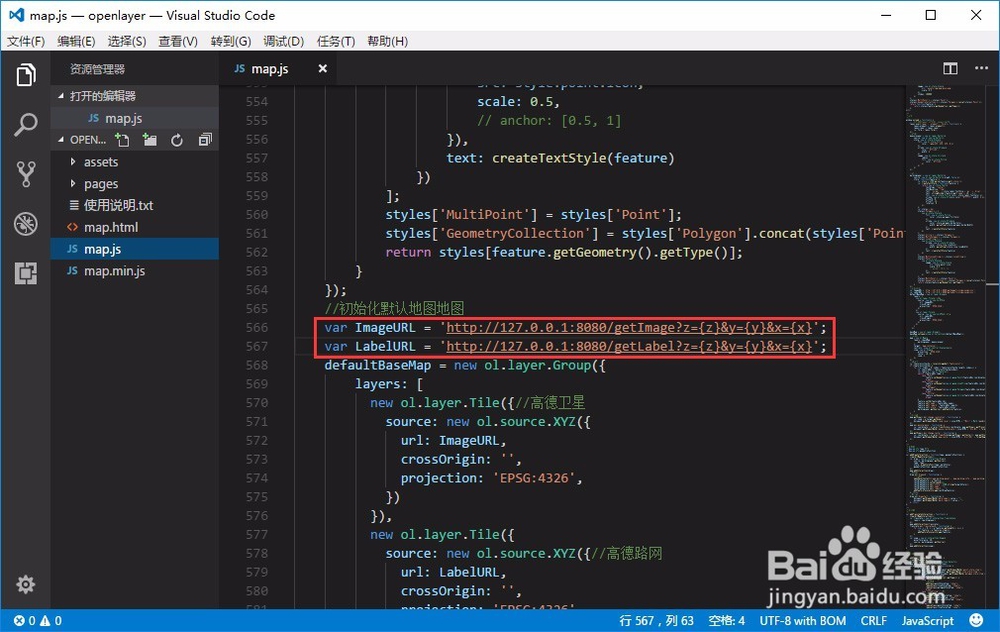

13、打开源码后，双击“map.js”文件，将第566和567的URL地址更改为：

var ImageURL = 'http://127.0.0.1:8080/getImage?z={z}&y={y}&x={x}';

var ImageURL = 'http://127.0.0.1:8080/getLabel?z={z}&y={y}&x={x}';

14、保存更改后，双击 OpenLayers 开发源码中的“map.html”文件可以查看结果。

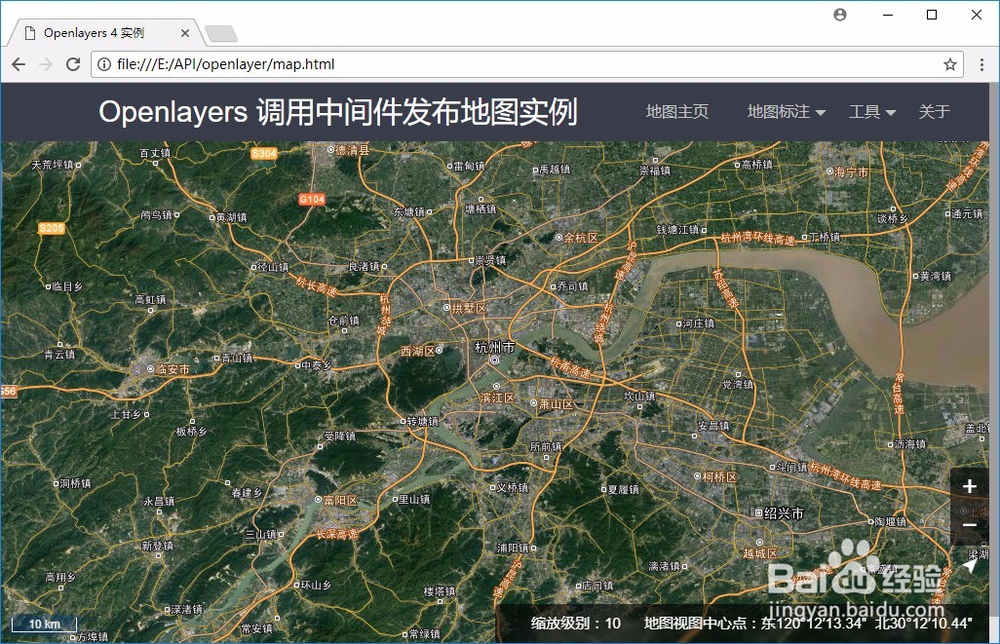

15、用 OpenLayers离线 API 调用中间件发布的杭州市谷歌卫星地图的最终效果，如下图所示。
