CAD中如何把指定的图形放置与一条线平齐

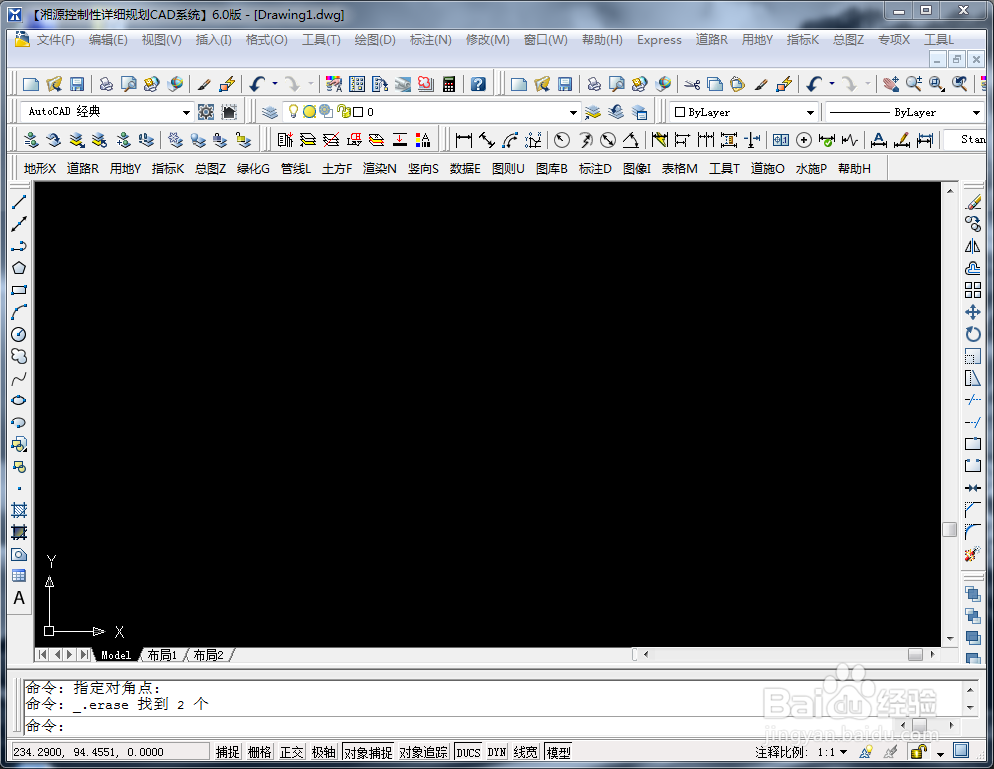

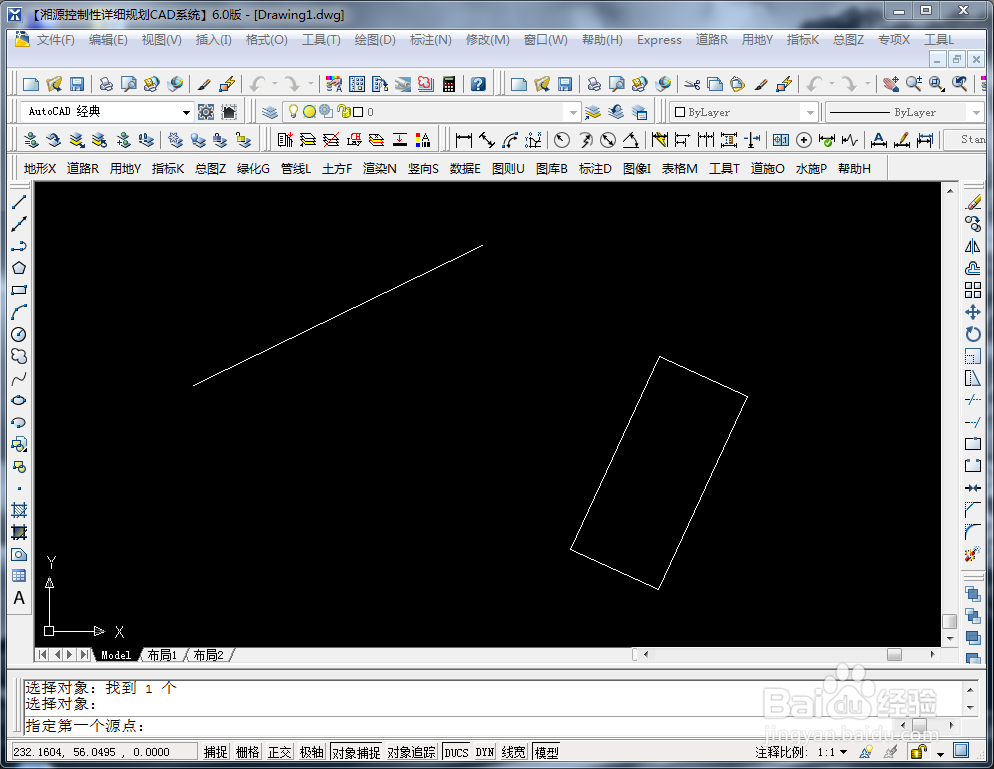

1、首先我们进入CAD的界面，绘制一条线，和一个矩形。我们的目的是想让矩形和这条平齐。

2、接下来我们先选中矩形图形，在命令栏中输入命令：al ,回车即可。

3、点完回车确认之后，我们就会看到命令栏中让寻找第一个源点（如下图），我们先选中矩形的一个角，再选中线条的一端。回车。

4、之后会出现寻找第二个源点我们选中矩形的另一个角，连接线段的另一端。(如下图示）点击回车

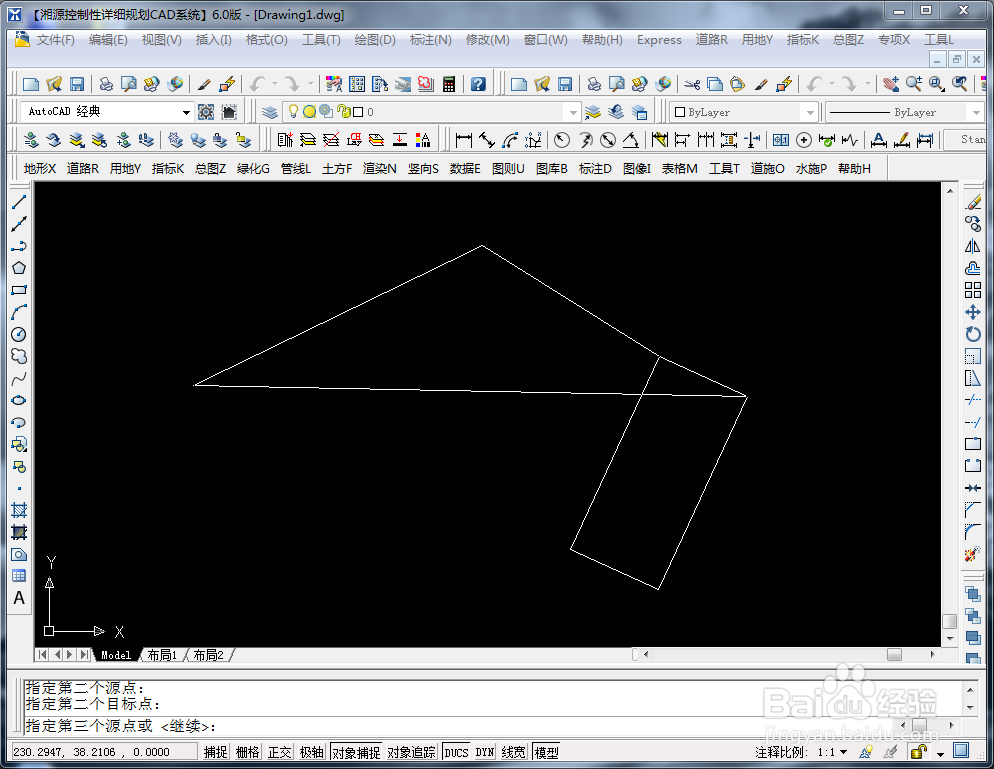

5、之后还会出现寻找第三个源点，由于我们这个为简单图形，不用寻找第三个点，直接点回车。

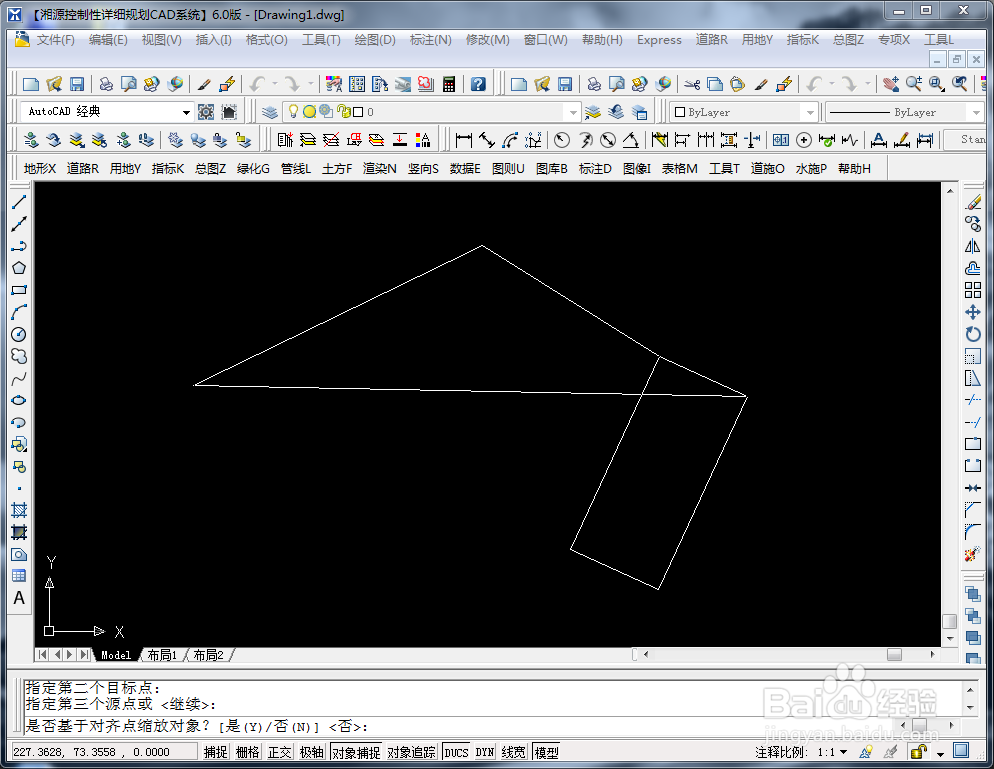

6、这样之后就会出现是否基于对齐点缩放。输入n即可，然后回车。

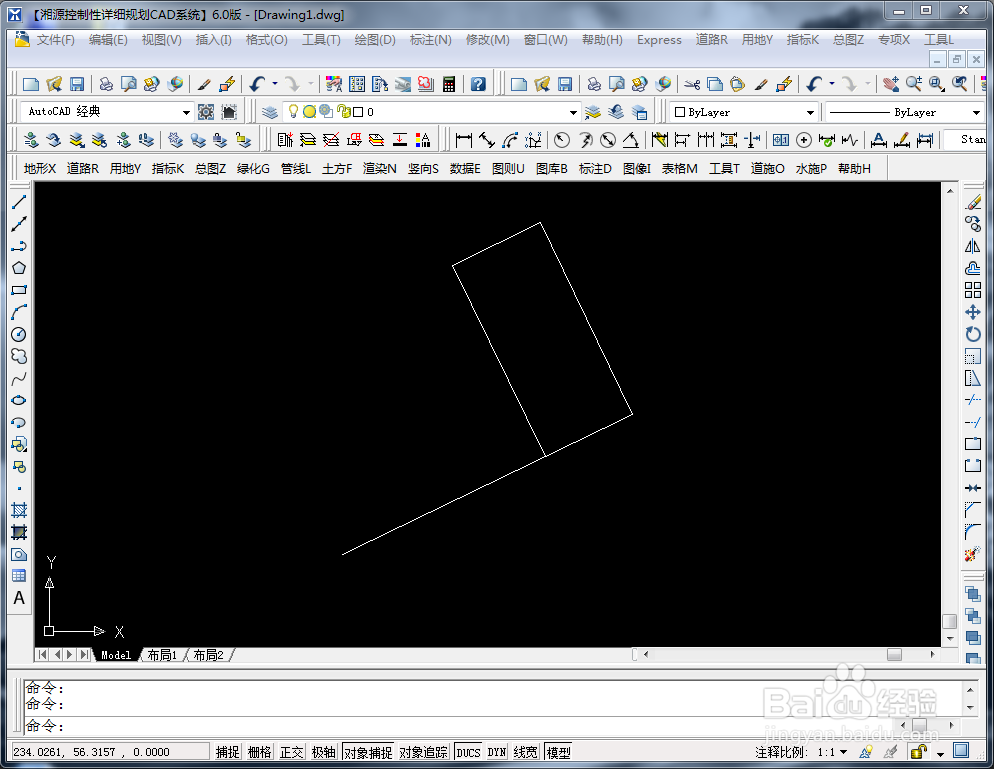

7、这样操作之后就会让矩形和线条平齐。
