KJ616矿用锚杆锚索在线监测系统

"锚杆（索）应力在线监测系统"的主要特点是采用环行总线结构，系统以计算机网络为主体，兼容井下通讯电缆、光缆专线、以太网络多种数据传输模式。

工具/原料

地面监控主机研华510

激光打印机HP1025

UPS电源 STK 1000VA

通信线路避雷器KJ76N-L

数据处理软件KYJ

地面用矿用本安型信息传输接口KJ616-J(A)

矿用本安型信息传输接口KJ616-J(B)

矿用数据传输分站 KJ616-F

矿用本安型锚杆（索）应力传感器GPD450M

矿用隔爆兼本安型不间断电源 KDW28-18

煤矿用聚乙烯绝缘聚氯乙烯护套通信电缆 MHYV 1×4，，1×7

接线盒JHH-3T

性能特点

使用环境

1） 环境温度：0℃～+40℃；

2） 相对湿度：＜90%（+25℃）；

3） 大气压力：80kPa～106Pa；

4） 海拔：＜3000 米；

5） 无显著振动和冲击的场合；

6） 允许在煤矿井下含瓦斯等爆炸性气体但无腐蚀性气体的环境中使用；

系统综合技术指标

监测服务器操作系统: Windows 2000 service sp4

数据库平台： SQL server 2005 标准版

网络平台：局域网

系统分站容量 1——16 （通讯分站）

系统监测点数< 1000

系统通讯距离:通讯线缆：<10km   光纤及以太网<25km

巡测周期 5秒/分站

传输接口CAN总线信号 串行异步 通讯速率2400—19200BPS

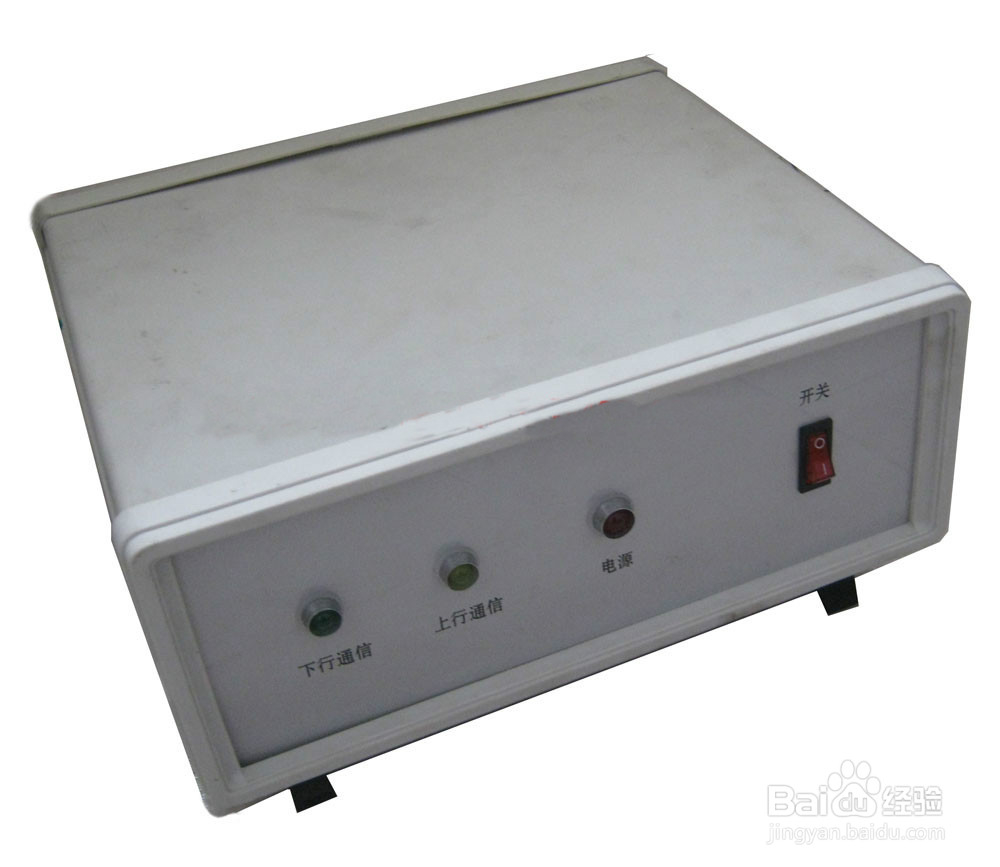

传输接口的技术指标

1) 输入通道 1——4路

2）输入接口CAN总线信号

3）输出接口RS-232

4）安全隔离方式光电耦合（2500V）

5）电源 AC 220V 0.1A

6）具有通讯指示灯以及电源上电指示灯

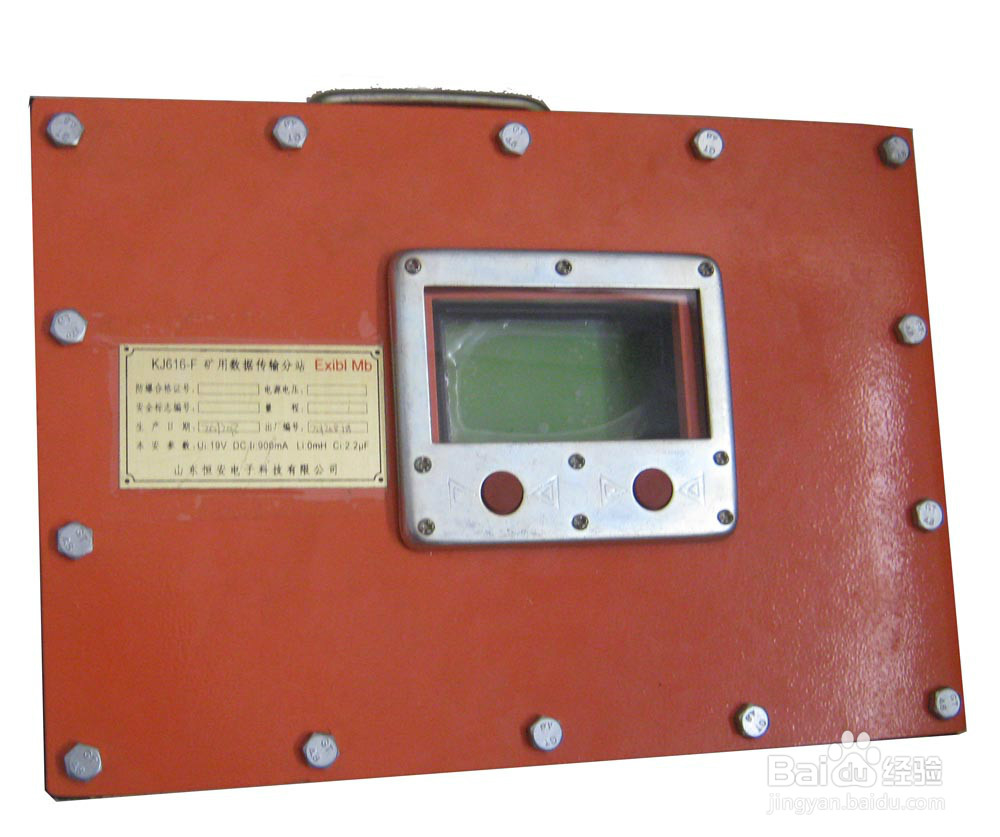

通讯分站的技术指标

1） 站点容量 1——16

2） 显示方式LCD 128*64 LED背光

3） 通讯方式RS-485 2400bps

4） 通讯距离1200m (工作面)

5） 电源DC18V （本安电源）150 mA

6）防爆形式本质安全型Exibl

7）缓存容量：32KB

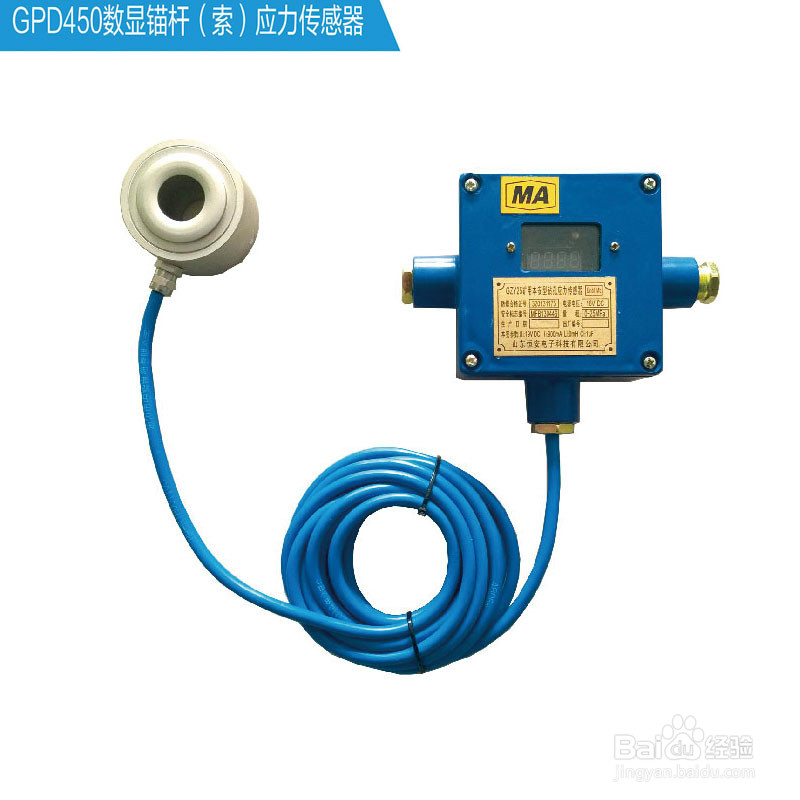

矿用本安型锚杆（索）应力传感器的技术指标

1）量程 0——450KN

2）测量精度1%

3）输出信号 0——125mV

4）电源 7——18V

5）防爆形式本质安全型Exibl

详细用途

锚杆（索）应力在线监测系统系统实现以下功能：

井上计算机动态显示监测参数、报警；

井下现场显示数据；监测数据自动记录存储；

连续监测曲线显示、分析；

历史数据查询及报表输出；

综合分析及顶板安全评估分析。

局、矿顶板动态监测网络功能网络用户Web访问模式在线动态监测；

数据库数据信息共享；

综合分析及顶板安全评估分析；

监测日报网上报表；

注意事项

不得改变各组成设备的本安电路及与本安电路有关的电器元件。

隔爆型设备严禁在危险场所开盖。

未经防爆联机检验的设备不得与其进行连接。

不得随意更换关联配接配套的设备。
