UG NX8.0草图中椭圆完全约束的几种方法

1、首先看一下草图中一般的椭圆需要几个约束条件。在UG NX8.0草图中指定好椭圆的（中心）、（大半径)、(小半径)、以及(旋转角度)随便创建一个椭圆，【插入（S）--曲线（C）--椭圆（E）惋鸺倦濯】，我们可以看到椭圆的约束需要5个约束。

3、接下来讲解一下UG NX8.0草图中椭圆完全约束的方法。本次主要讲解一种做辅助线法完全约束草图中任意位置、任意角度的椭圆的方法。以此达到触类旁通的效果！

5、然后用选三点法做一个矩形，从参考线旁边随意拉伸一条直线，使其与参考线垂直，做出一个矩形（本例按椭圆的四分之一大小做矩形）。遽牟赓雁按椭圆大小半径，椭圆心距离基准轴位置等尺寸要求标注约束好。再转换成参考线。

6、然后以参考矩形的一条边端点或与边参考线相交的点做为椭圆中心并按图纸中椭圆的大小半径、旋转角度等画椭圆！

7、接着对椭圆约束，使其长短半轴边分别与矩形的长宽边相切，继而约束住了椭圆的大小半径。这时我们发现还差一个约束。

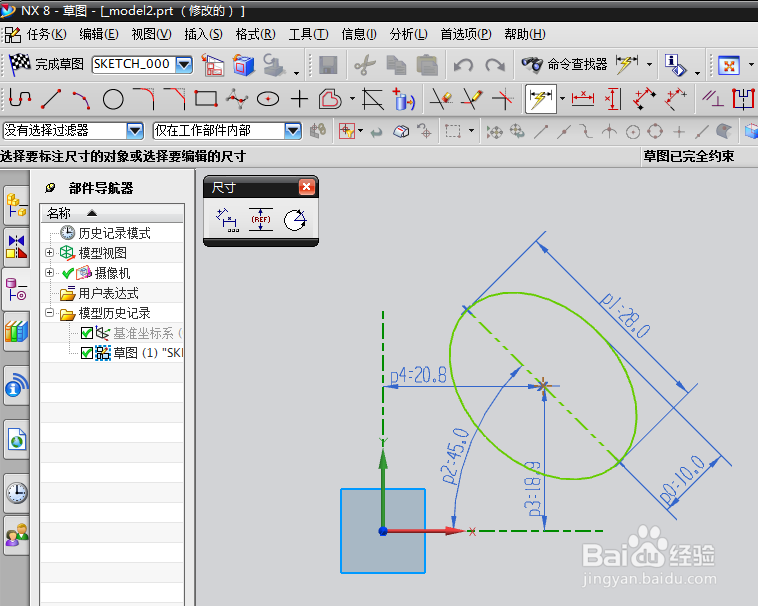

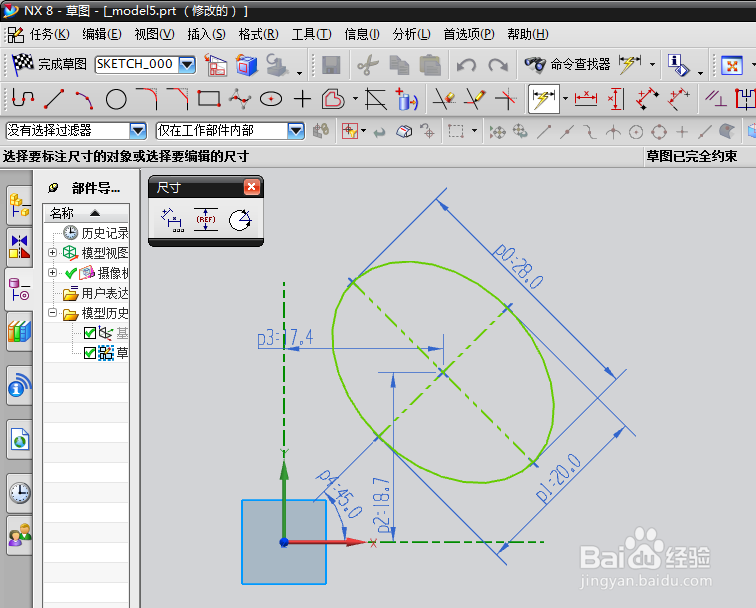

9、UG NX8.0草图中椭圆完全约束！
