变频串联谐振装置使用方法

2025-11-08 07:06:46

1、波形为脉宽电压调节的方波。



2、系统运行过程中对电压连续监控,当电源电压波动或电源频率波动导致高压电压波动时,自动3.微调电压至设置电压值。



3、自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时2分钟(全频扫), 频率分辨率0.01Hz。



4、自动试验,用户可设置试验程序,试验程序分为5段,系统自动按设置的程序完成试验过程。



5、强大的保护及报警功能:过流保护,过压保护和闪络保护。



6、试验结果打印。

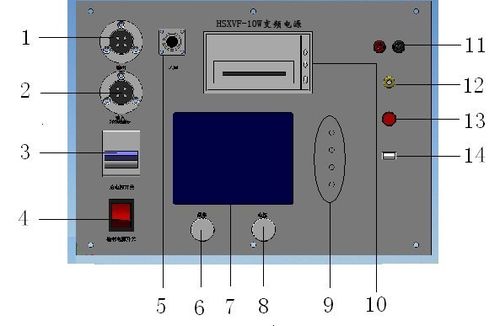

1、面板操作说明



【1】变频电源的输出航插,连接到激励变压器输入端



【2】变频电源的输入航插



【3】变频电源电源输入总开关



【4】变频电源电源输入控制开关



【5】变频电源220V输出航插,连接到激励变压器的风扇输入端



【6】旋转鼠标“频率”(手动试验:调节频率;自动试验:设置阶段耐压时间)



【7】320x240液晶显示器



【8】旋转鼠标“电压”(手/自动试验:设置试验参数;手动试验:调节目标电压;自动试验:设置阶段目标电压)



【9】键盘,用来操作菜单



【10】打印机



【11】分压器的电压输入插孔



【12】变频电源接地端子



【13】高压指示灯/高压制动



【14】USB接口,此功能只在厂内生产仪器调试时使用;不具备其他功能。



注意: 当220V电源接入变频电源插座且面板上空开合上时,变频电源220V 输出航插上已经带有220V电压,此时严禁碰触此航插插针。应在合空开前接好所有试验连线。



变频串联谐振装置使用方法

2、操作说明



通电启动程序,正常启动后将进入欢迎界面,见图3:

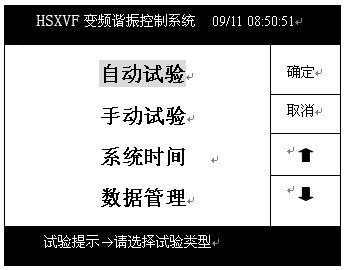

等待两秒钟后进入主菜单操作界面,见图4:



按↑↓上下移动光标到选择的试验项目上,按“确定”键进入选择项目。



1.自动试验:根据设置的试验参数和阶段参数自动完成扫频,升压,耐压等试验阶段。



1).设置试验参数,见图5:



试验电压:试验过程中可以达到的最高电压



分压变比:分压变压器的变比



激励变比:激励变压器的变比,所设置的变比值与扫频寻找谐振点有关。当在寻找谐振点时,若出现谐振点还未找到仪器突然断开的现象时,即可通过改变激励变压器的变比(增大或减小),来寻找谐振点。



过压保护:当高压超过此值时保护,通常不超过试验电压的1.1倍



过流保护:当电流超过此值时保护



扫频范围:寻找谐振频率的范围,分成20-55,50-145,140-300三段



按↑↓键上下翻动光标到需要设置的参数上,将旋转鼠标“电压”按下选中该参数的第一位,再次按下往后移动选中的位置(循环),通过左右调节旋转鼠标“电压”来改变该位参数的值。



按“返回”键退回上一级菜单或者按“确定”键进入下一级设置耐压阶段。

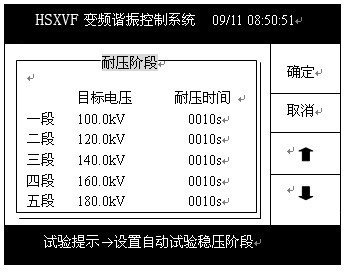

2).设置耐压阶段,见图6:



自动试验最多分5段耐压,每段的目标电压都不能超过“试验参数”中设置的“试验电压”。通过旋转鼠标“电压”设置目标电压,旋转鼠标“频率”来设置阶段耐压时间



按“返回”键退回上一级菜单或者按“确定”键进入下一级开始试验,见图7:

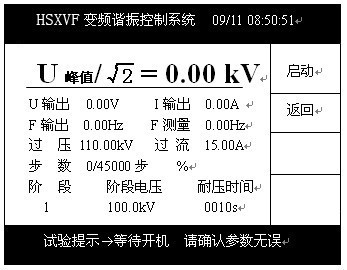

3).开始自动试验,见图7:



● 显示项目说明:



U峰值/√2:采样交流高压峰值U,计算得到高压有效值



U直流:直流母线电压



I输出:输出电流



F输出:系统输出频率F,范围为20-300Hz



F测量:系统谐振频率F(此频率只有当输出频率在谐振点或奇数倍分频附近时才有效)



步数:输出调压步数,满量程为45000步



过压:设置的过压保护值



过流:设置的过流保护值.



阶段电压:自动试验每个阶段的目标电压



耐压时间:自动试验每个阶段的耐压时间,耐压时开始倒计时



确认参数无误后按“启动”键开始试验,将按下述步骤自动完成试验:



1=>系统自动寻找谐振点



2=>将“U峰值/√2”调节到阶段目标电压



3=>保持高压稳定,持续耐压时间



4=>判断是否有下一阶段



5=>如果有下一阶段(目标电压和耐压时间不为0),跳到步骤2继续进行试验



6=>没有下一阶段则自动降低电压并停机



在试验中途可以按降压停机键降压停机,遇到紧急情况可按紧急停机键直接停机(“降压停机”键和“紧急停机”键在系统启动后才出现在界面上)。



2.手动试验:由用户操作来寻找谐振点和控制耐压。

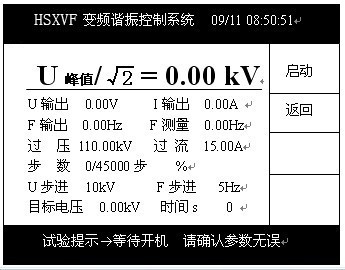

参数设置与自动试验的试验参数设置相同,完成后进入试验界面,见图8:



确认参数无误后按“启动”键开始试验。



首先使用旋转鼠标“频率”调节频率到谐振点。往下按旋转鼠标2(频率)切换步进,分为5Hz,2Hz,1Hz,0.5Hz,0.1Hz,0.01Hz六档。左右旋转,在当前频率上增加或减少频率。反复调整,直到找到最高电压,以此时的频率作为谐振点频率。



也可以按“扫频”键让系统自动寻找谐振点。



然后使用旋转鼠标“电压”来调节电压。按下旋转鼠标“电压” 切换步进,步进分10kV,5kV,1kV,0.1kV四档。左右旋转,可调整目标电压。系统根据目标电压自动升降压。



系统将高压调节到目标电压后,开始耐压并顺计时,直到人为控制进入下一步骤(升压,降压或停机)。



在试验中途可以按“降压停机”键降压停机,遇到紧急情况按“紧急停机” 键直接停机。

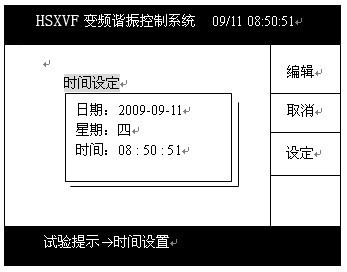

3.系统时间:此菜单选项用于设置仪器内部系统时间,见图9:

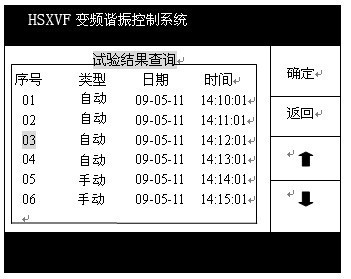

数据管理:用来查看保存的试验结果,或者将数据发送到U盘,使用pc机查看。数据查看见图10:

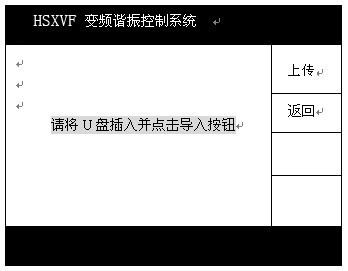

数据上传见图11:

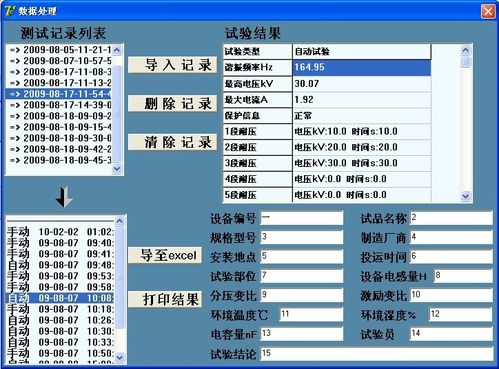

Pc机数据查询见图12:



将带有数据的U盘插到pc机上,点“导入记录”,将U盘的数据导入到pc机上。按“删除记录”删除选中的记录,按“清除记录”删除所有的记录。



选中某个试验,可以查看到该试验的结果,输入试验报告相关的参数,点“打印结果”打印试验报告,如图13:
